Kernhandleiding voor de selectie van methoden voor vlinderklepaansluiting

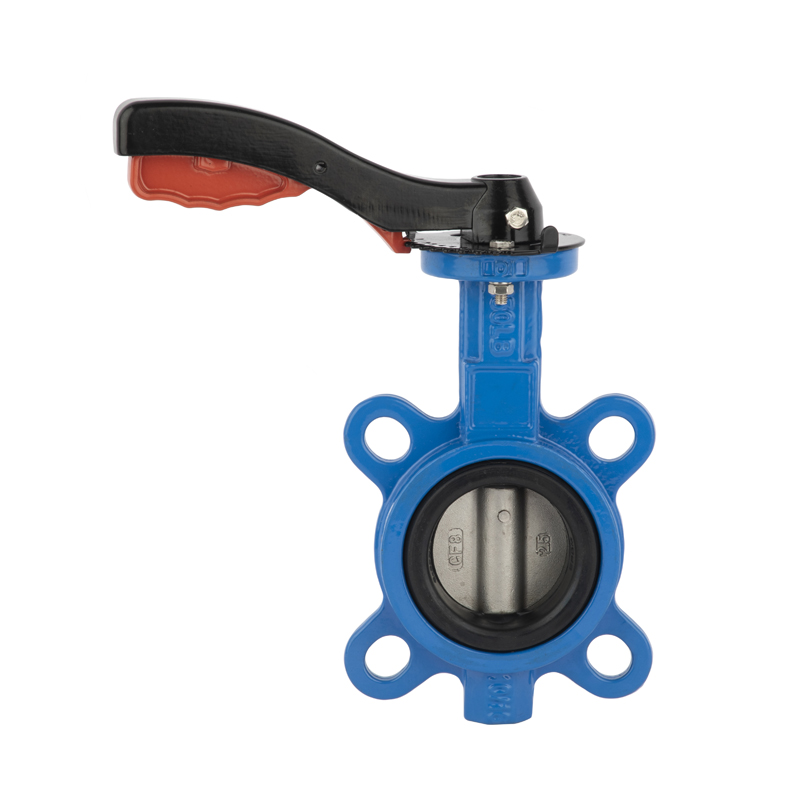

1. Wafer

Kernvoordelen: dunne structuur (30%~ 50%dunner dan flenstype) en met lichtgewicht (gewichtsvermindering van 20%~ 40%)

Noodzakelijke scenario's: het wordt meestal gebruikt in ruimtebeperkte pijpleidingen (apparatuur tussenlaag/renovatieprojecten).

Typische toepassingen: centrale airconditioning circulerende waterleidingen en hoofdpijpen voor vuursproeier (PN10 ~ 16)

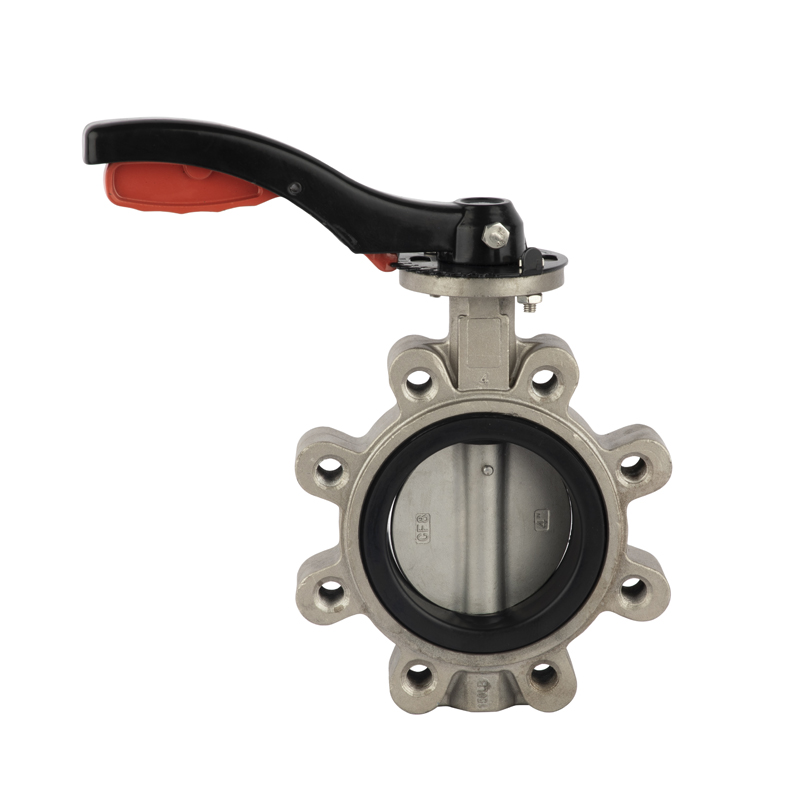

2. Lug

Kernvoordelen: single-end drukisolatie, verwijderbare single-side bouten

Noodzakelijke scenario's: gesegmenteerde druktest/onderhoud (gezoneerde watervoorziening), verticale pijpleidinginstallatie

Typische toepassingen: Secundaire watervoorziening Pomp Room Outletventiel, Koelwatersysteem gesegmenteerde klep (PN10)

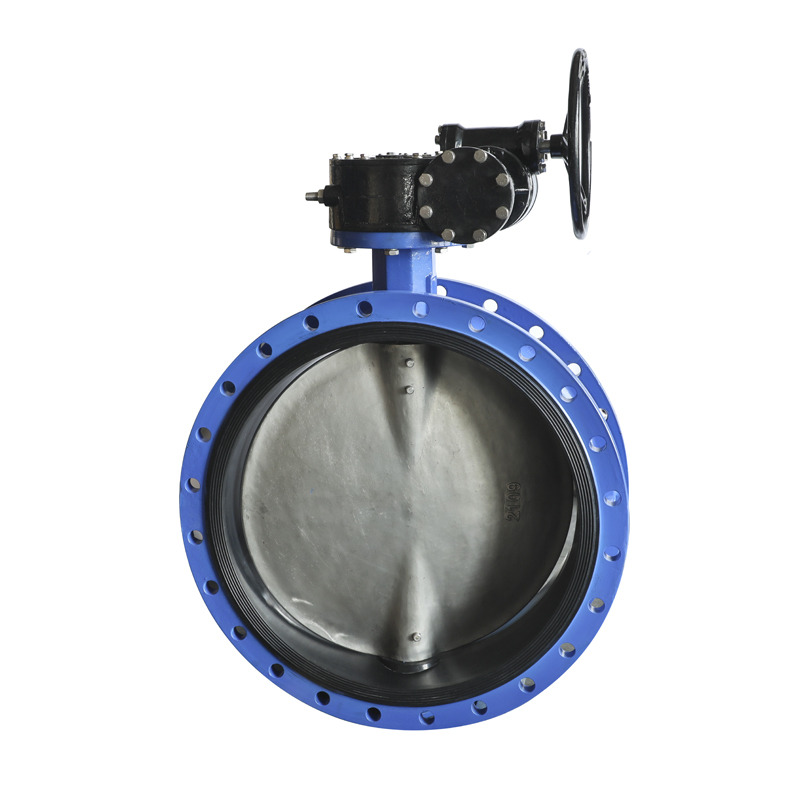

3. Flens

Kernvoordelen: hoogste afdichtingsbetrouwbaarheid, weerstand tegen pijpleidingspanning en vervorming

Noodzakelijke scenario's: frequente demontage en reiniging (filtertankbackwash -klep), hoge lekkage -eisen (voedselfabrieksproceswaterpijp)

Typische toepassingen: rioolbehandeling Doseringspijp, farmaceutische zuivere waterafgiftepijp (PN6 ~ 16)

4. U-sectie

Core Voordelen:

▶ ️ Bescherm de zachte afdichtingsring (voorkom extrusiefout)

▶ ️ Bewaar het lichtgewicht voordeel van het klemtype (30% ~ 50% lagere kosten)

Noodzakelijke scenario's:

▶ ️ EPDM/PTFE zachte afdichtingventiel

▶ ️ Frequente demontage en reiniging van pijpleidingen (CIP -reiniging)

▶ ️ ongelijk flensinstallatieoppervlak

Typische toepassingen: voedsel- en farmaceutische CIP -pijpleidingen, DN300+ kleppen in waterzuiveringsinstallaties

Selectietips: kies U-Flange voor prioriteitsafdichtingsbeveiliging, kies klemtype voor ruimtekostengevoeligheid, kies Lug-type voor eindpuntisolatie en gebruik flenstype voor hoogfrequente onderhoudsscenario's.
