Wat is een waferverbinding?(2)

Wafer-type verbinding is een bevestigingsmethodekleppen(speciaalvlinderkleppen, terugslagkleppen, enz.) tussen pijpflenzen met behulp van lange bouten. Het bepalende kenmerk ervan is: de klep heeft geen eigen integrale flenzen; in plaats daarvan gaan lange bouten door de flenzen van de twee pijpen om de klep in het midden vast te zetten.

1. Belangrijkste voordelen en nadelen

Voordelen:

Ruimtebesparend: de lengte van de waferklep (face-to-face-afmeting) is 1/3 tot 1/4 van die van een geflensde klep.

Kostenbesparing: Elimineert het smeden/bewerken van twee integrale flenzen op het klephuis.

Lichtgewicht: Kan handmatig worden gehanteerd zonder hefapparatuur, vooral voor grote diameters (bijv. DN200 en hoger).

Nadelen:

Kan niet onafhankelijk worden verwijderd: Om een ​​waferklep te vervangen, moeten beide pijpflenzen worden losgekoppeld (d.w.z. de pijp moet uit elkaar worden geschoven). Daarom kan het niet worden gebruikt op doodlopende pijpen of waar slechts één zijde toegankelijk is.

Vereist een goede uitlijning: Verkeerd uitgelijnde pijpflenzen kunnen de klep verdraaien en een defecte afdichting veroorzaken.

Niet voor zeer hoge druk: Typisch gebruikt bij lage tot gemiddelde druk (≤ PN40 / Klasse 300); ultrahoge druk kan het kleplichaam vervormen.

2. Algemene toepassingen

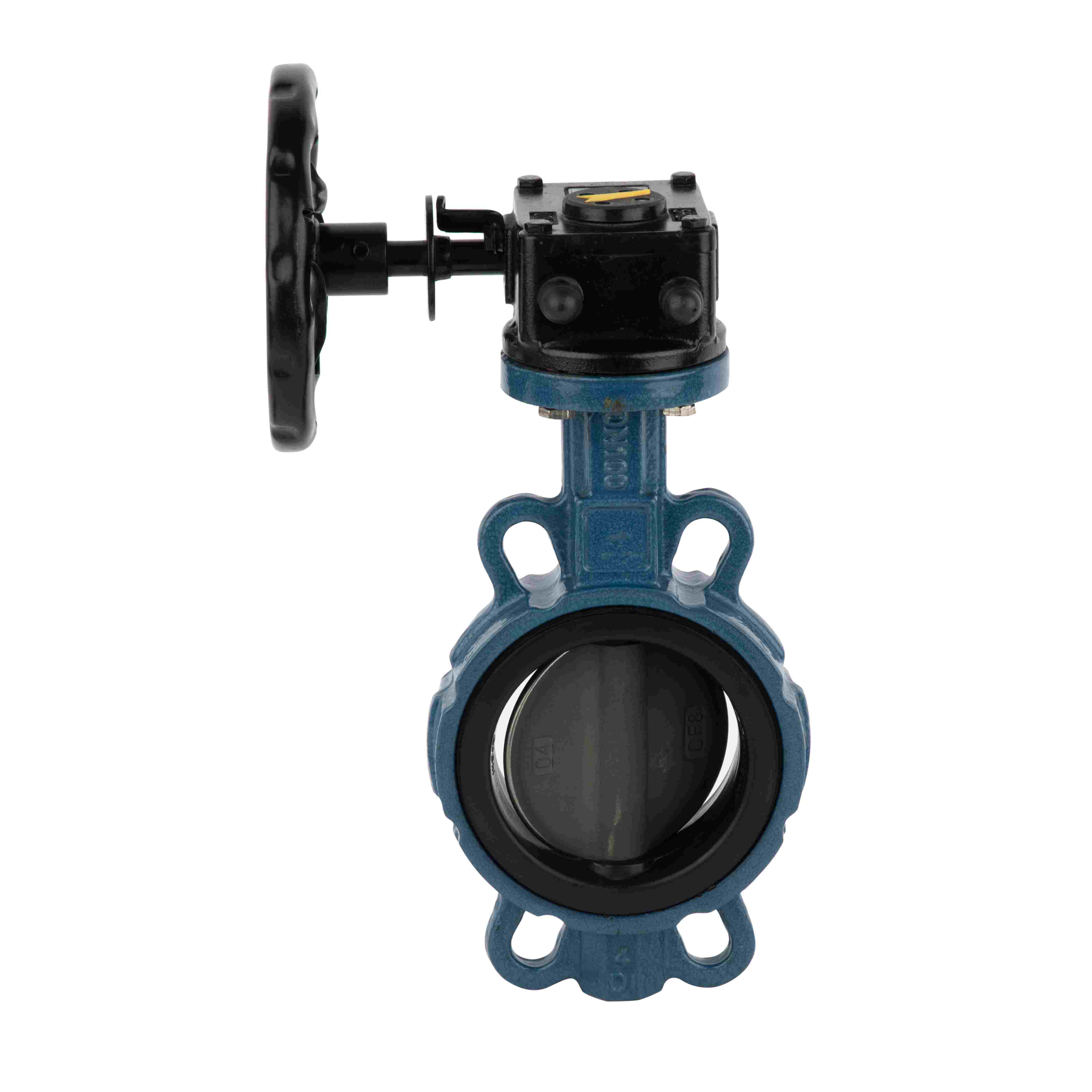

Wafer-vlinderkleppen: waterbehandeling, HVAC, brandbeveiligingssystemen – gebruikelijk vanwege de lage kosten en eenvoudige installatie.

Wafer-terugslagkleppen: voorkomen terugstroming; veel korter dan terugslagkleppen, direct tussen flenzen geklemd.

Wafergevoerde kleppen: Corrosiebestendige toepassingen.

3. Installatie-opmerkingen

De boutlengte moet nauwkeurig worden berekend:

2 × dikte van de buisflens + inbouwlengte van de klep + 2 × dikte van de pakking + 2 × moerhoogte

Gebruik geschikte wafer-verbindingsnormen (bijv. EN 593, API 609, GB/T 12238) met overeenkomstige pijpflensnormen (bijv. GB/T 9119, HG/T 20592).

Pas een gelijkmatig boutkoppel toe om ongelijkmatige klemming te voorkomen, wat het vastlopen van de schijf kan veroorzaken (een veel voorkomend probleem bij vlinderkleppen).

Samenvatting

Wafer-type is een verbindingsontwerp gericht op een laag gewicht, lage kosten en snelle installatie. Het behandelt de klep in essentie als een “geklemd onderdeel” tussen twee pijpflenzen. Bij de selectie moet rekening worden gehouden met de drukwaarde, de toegang voor onderhoud en de verwijderingsfrequentie.
