Samenvatting van het artikel

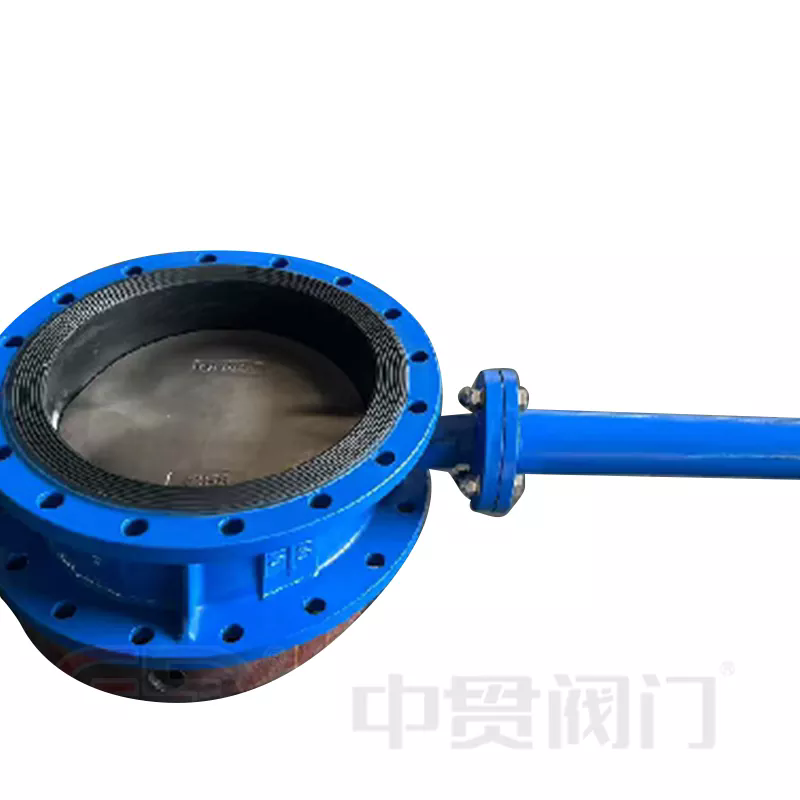

Vlinderkleppen met verlengde spindelworden veel gebruikt in moderne industriële leidingsystemen waar standaardkleppen niet voldoende toegankelijkheid of bedieningsgemak kunnen bieden. Deze kleppen hebben een langwerpige steel waarmee operators de stroom kunnen regelen vanaf boven geïsoleerde pijpleidingen, ondergrondse installaties of moeilijk bereikbare locaties. In dit artikel wordt uitgelegd hoe vlinderkleppen met verlengde spindel werken, hun structurele componenten, voordelen, veelvoorkomende toepassingen en belangrijke factoren waarmee u rekening moet houden bij het selecteren van de juiste klep voor industrieel gebruik. Duidelijke tabellen, gestructureerde secties en praktische richtlijnen helpen ingenieurs, inkoopteams en onderhoudsprofessionals begrijpen hoe deze kleppen reële operationele uitdagingen oplossen.
In industriële leidingsystemen spelen kleppen een cruciale rol bij het reguleren, isoleren en sturen van de vloeistofstroom. Van de vele beschikbare typen worden vlinderkleppen gewaardeerd vanwege hun compacte ontwerp, snelle werking en kostenefficiëntie.
In sommige installaties kan een standaard vlinderklep echter niet eenvoudig worden bediend vanwege isolatielagen, ondergrondse plaatsing van leidingen of verhoogde leidingen. In dergelijke gevallen kan eenVlinderklep met verlengde steelwordt de voorkeursoplossing.
Deze gespecialiseerde klep heeft een langere steel die buiten het kleplichaam uitsteekt. Dankzij de verlengde steel blijft de actuator of hendel toegankelijk, zelfs als de klep zelf op moeilijke locaties is geïnstalleerd. Als gevolg hiervan worden onderhoud en bediening aanzienlijk veiliger en handiger.
Fabrikanten zoalsZhongguanhet leveren van speciaal ontworpen vlinderkleppen met verlengde steel, ontworpen om te voldoen aan de veeleisende eisen van industriële pijpleidingen, waaronder chemische fabrieken, waterzuiveringsinstallaties en energie-infrastructuur.
Het werkingsprincipe van een vlinderklep met verlengde spindel is vergelijkbaar met dat van een conventionele vlinderklep. Het belangrijkste verschil ligt in de lengte van de klepsteel.
Binnenin het kleplichaam draait een cirkelvormige schijf rond een centrale as. Wanneer de steel wordt gedraaid, draait de schijf om de vloeistofstroom door de pijpleiding toe te staan of te beperken.
Het operationele proces omvat doorgaans de volgende stappen:
Wanneer de schijf evenwijdig aan de pijpleiding is uitgelijnd, stroomt de vloeistof vrij. Wanneer de schijf loodrecht op de pijpleiding wordt geroteerd, blokkeert deze de stroming volledig. Deze kwartslagbediening maakt een snelle en efficiënte stroomregeling mogelijk.
De verlengde steel zorgt ervoor dat de actuator boven isolatielagen of grondniveau blijft, waardoor operators toegang kunnen krijgen tot het bedieningsmechanisme zonder de isolatie te verwijderen of pijpleidingen uit te graven.
Een vlinderklep met verlengde steel bestaat uit verschillende belangrijke componenten die samenwerken om betrouwbare prestaties te garanderen.
| Onderdeel | Beschrijving |
| Kleplichaam | De hoofdbehuizing die aansluit op de pijpleiding en interne componenten bevat. |
| Schijf | Het roterende element dat de vloeistofstroom door de klep regelt. |
| Verlengde stam | Een verlengde as waarmee de actuator weg van het kleplichaam kan worden geplaatst. |
| Zitplaats | Zorgt voor afdichting tussen de schijf en het kleplichaam om lekkage te voorkomen. |
| Actuator of handgreep | Het externe mechanisme dat wordt gebruikt om de klep te bedienen. |
| Lagers | Ondersteun een soepele rotatie van de stuurpen en verminder wrijving. |
De verlengde steel is zorgvuldig ontworpen om de mechanische sterkte te behouden en een nauwkeurige koppeloverdracht tijdens bedrijf te garanderen.
Vlinderkleppen met verlengde spindel bieden verschillende praktische voordelen vergeleken met standaard vlinderkleppen.
Deze voordelen maken vlinderkleppen met verlengde spindel bijzonder nuttig in grote industriële systemen waar toegankelijkheid en betrouwbaarheid van cruciaal belang zijn.
Vlinderkleppen met verlengde spindel worden veel gebruikt in veel industrieën waar de toegankelijkheid van pijpleidingen beperkt is.
In stadsverwarmingssystemen zijn pijpleidingen bijvoorbeeld vaak bedekt met dikke isolatie om warmteverlies tot een minimum te beperken. Een standaardklep zou onder isolatielagen bedolven raken, waardoor de bediening moeilijk wordt. Een verlengde steel lost dit probleem op door het bedieningsmechanisme boven de isolatie te brengen.
De volgende tabel vat de algemene technische parameters samen die verband houden met vlinderkleppen met verlengde spindel die in industriële systemen worden gebruikt.
| Parameter | Typisch bereik |
| Nominale diameter | DN50 – DN1200 |
| Drukclassificatie | PN10 – PN25 |
| Lichaamsmateriaal | Nodulair gietijzer, koolstofstaal, roestvrij staal |
| Schijfmateriaal | Roestvrij staal, brons of gecoate legering |
| Materiaal zitting | EPDM, PTFE, NBR |
| Lengte van de stuurpenverlenging | Op maat volgens inbouwdiepte |
| Bedrijfstype | Handmatig, elektrische actuator, pneumatische actuator |
Deze parameters kunnen variëren afhankelijk van de projectvereisten en bedrijfsomstandigheden.
Om de juiste klep te selecteren, moeten verschillende technische factoren worden geëvalueerd om betrouwbare prestaties te garanderen.
Door samen te werken met ervaren fabrikanten zoals Zhongguan, kan ervoor worden gezorgd dat de klepconfiguratie voldoet aan de specifieke technische vereisten van het pijpleidingsysteem.
Hoewel vlinderkleppen bekend staan om hun lage onderhoudsvereisten, helpt regelmatige inspectie de levensduur te verlengen.
Een juiste installatie en routinematig onderhoud verbeteren de betrouwbaarheid van de klep aanzienlijk en verlagen de bedrijfskosten op de lange termijn.
1. Waarom is bij sommige vlinderkleppen een verlengde spindel nodig?
Dankzij een verlengde steel kan de klepactuator toegankelijk blijven wanneer het kleplichaam ondergronds, in isolatielagen of op moeilijk bereikbare plaatsen wordt geïnstalleerd.
2. Kan de lengte van de stuurpenverlenging worden aangepast?
Ja. De meeste fabrikanten bieden op maat gemaakte steellengtes op basis van de diepte van de pijpleiding, de isolatiedikte en operationele vereisten.
3. Zijn vlinderkleppen met verlengde spindel geschikt voor hogetemperatuursystemen?
Ja, op voorwaarde dat de juiste materialen en afdichtingscomponenten worden geselecteerd om de bedrijfstemperatuur te weerstaan.
4. Wat is het verschil tussen een standaard vlinderklep en een versie met verlengde spindel?
Het belangrijkste verschil is de langere steel die de klepschijf met de actuator verbindt, waardoor bediening vanaf een afgelegen of verhoogde positie mogelijk is.
Vlinderkleppen met verlengde spindel bieden een effectieve oplossing voor industriële pijpleidingen waar standaardkleppen niet gemakkelijk toegankelijk zijn. Door de spindel boven isolatielagen of ondergrondse installaties uit te steken, vereenvoudigen deze kleppen de bediening, verhogen ze de veiligheid en verminderen ze de complexiteit van onderhoud.
Met hun compacte structuur, efficiënte stroomregeling en flexibele installatieopties blijven vlinderkleppen met verlengde spindel een belangrijke rol spelen in de moderne pijpleidingtechniek. Hoogwaardige producten vervaardigd door bedrijven zoalsZhongguanhelpen betrouwbare prestaties te garanderen in een breed scala van veeleisende industriële omgevingen.
Als u op zoek bent naar een betrouwbare oplossing voor geïsoleerde pijpleidingen, ondergrondse installaties of gespecialiseerde stroomregelsystemen, staat ons engineeringteam klaar om u te helpen.Neem contact met ons opOntdek vandaag nog meer over op maat gemaakte vlinderklepoplossingen met verlengde steel en ontdek hoe Zhongguan uw project kan ondersteunen.
