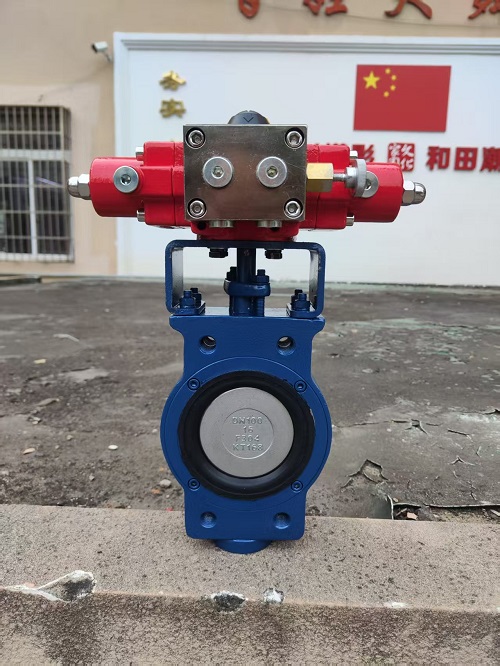

De materiaalconstructie en technische parameters van de Semi Lug WCB CF8 excentrische vlinderklep zijn gebouwd volgens strenge fabrieksnormen om hoge stroomsnelheden, schurende media en drukverschillen te weerstaan.
De constructie van gegoten staal levert een hoge structurele integriteit, treksterkte en slagvastheid bij zware pijpleidingspanningen.
Gegoten roestvrijstalen schijf 304 met nauwkeurig gepolijste contactoppervlakken om corrosie, media-erosie en degradatie van de zitting te weerstaan.
Configureerbare elastomere zittingopties (EPDM, NBR, PTFE) die elastische vervorming bieden voor een herhaalbare nul-lekkage afsluiting volgens ANSI Klasse VI-normen.
Volledig geïntegreerde Fluid Power-operator die snelle responstijden, nauwkeurige modulatie en betrouwbare uitvoer met hoog koppel biedt voor geautomatiseerde regelcircuits.
Een concentrische vlinderklep heeft een steel die rechtstreeks door het midden van de schijf en de zitting gaat, wat resulteert in continu wrijven van rubber op metaal gedurende de gehele slag van 90 graden. Het dubbele offset-ontwerp van de Semi Lug WCB CF8 excentrische vlinderklep positioneert daarentegen de as van de steel op een offset ten opzichte van zowel het midden van de zittingafdichting als de hartlijn van de buis. Bij het openen komt de schijf onmiddellijk weg van het zittingoppervlak, waardoor de wrijving wordt geminimaliseerd, het bedieningskoppel wordt verminderd, vervorming van de zitting wordt vermeden en de levensduur van de componenten aanzienlijk wordt verlengd.
Een standaard waferklep glijdt tussen twee flenzen met behulp van doorgaande bouten zonder ondersteuning voor uitlijning tijdens onderhoud. Een klep met volledige nokken is voorzien van boutgaten met schroefdraad die de gehele omtrek bestrijken, waardoor volledige doodlopende isolatie mogelijk is. Het semi-nokkenlichaamsontwerp combineert getapte nokkengaten met open boutgeleiders. Deze semi-nokkenarchitectuur maakt een veilige doorsteek mogelijk voor een lager lichaamsgewicht en een snellere uitlijning, terwijl de klep aan één kant wordt ondersteund tijdens gedeeltelijke demontage van de pijpleiding stroomafwaarts, waardoor de onderhoudswerkzaamheden worden vergemakkelijkt zonder de volledige constructie te verwijderen.
WCB-koolstofstaal biedt uitstekende mechanische sterkte en drukbeheersing voor neutrale, niet-corrosieve of licht agressieve industriële media, heet water, stoom en koolwaterstoffen. CF8 roestvrij staal (304) bevat 18% chroom en 8% nikkel, waardoor het zeer goed bestand is tegen chemische aantasting, oxidatie, organische vloeistoffen en vocht. De combinatie van een WCB-buitenlichaam met een CF8-bevochtigde schijf optimaliseert de kostenefficiëntie en zorgt tegelijkertijd voor een hoge corrosieweerstand in het stromingspad.
Hoewel kleppen met volledige nokken de voorkeur hebben voor echte eindeloopwerkzaamheden onder volledige werkdruk, kan het ontwerp met semi-nokken het onderhoud van pijpleidingen ondersteunen wanneer deze aan de stroomopwaartse flens zijn vastgeschroefd. Voor permanente doodlopende toepassingen waarbij volledige stroomafwaartse flensverwijdering bij maximale druk vereist is, kunt u ons technische engineeringteam raadplegen tijdens de pre-salesselectie om de leidingdrukwaarde en specifieke boutconfiguraties te verifiëren.
Het dubbele offsetmechanisme en de hydraulische bediening passen bij specifieke procesomgevingen die een snelle, geautomatiseerde isolatie en geen lekkage vereisen:
Verwerkt de inname van ruw water, slurries voor rioolwaterzuivering en doseerleidingen voor chemicaliën. De roestvrijstalen CF8-schijf is bestand tegen plaatselijke putjes door biologische en chemische elementen, terwijl de veerkrachtige zitting terugstroomlekken voorkomt.
Geïntegreerd in brandstofopslagterminals, transferpompen en koolwaterstofpijpleidingen. De hydraulische actuator zorgt voor snelle uitschakelreacties bij een hoog drukverschil.
Biedt chemische weerstand tegen milde zuren, bijtende wasmiddelen en industriële oplosmiddelen met behulp van PTFE-geplaatste configuraties.
Toegepast in koelwatercircuits, lagedrukstoomisolatie en ketelvoedingssystemen. De dubbele offset-kinematica voorkomt thermische binding tijdens snelle temperatuurovergangen.
Gebruikt in grootschalige gekoeldwatersystemen, pulpvoorraadlijnen en leidingen voor voedsel- en farmaceutische nutsvoorzieningen waarvoor geautomatiseerde hydraulische bediening vereist is.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. beschikt over complete interne apparatuur voor machinale bewerking, assemblage en druktesten. Elke unit ondergaat vóór verzending een strenge hydrostatische druktest op de schaal en de zitting met behulp van persmachines.
Ons technisch team helpt technische aannemers en voorraaddistributeurs met:
Vloeistofcompatibiliteitscontroles en dynamische selectie van zittingmateriaal (EPDM, NBR, PTFE).
Koppelberekeningen voor exacte koppeling van hydraulische aandrijvingen.
Flensmaatvoering (PN10, PN16, ANSI-klassen).
Gesteund door de noordelijke toeleveringsketens voor gietijzer en de zuidelijke productievestigingen voor gegoten staal in Wenzhou, levert Zhongguan aan leveranciers en projectaannemers in Zuidoost-Azië (Vietnam, Maleisië, Singapore) en wereldwijd. Alle producten zijn voorzien van ISO-certificeringen, beschikbare WRAS-gecertificeerde stoelopties en een uitgebreide kwaliteitsgarantie van 1 jaar met gratis vervanging voor fabricagefouten. Beoordeel onzecertificatenEncoöperatieve gevallenvoor meer details.
Neem contact op met ons verkoopteam voor het aanvragen van volledige P&ID-tekeningen, druktestdocumentatie of aangepaste volumeoffertes voor de Semi Lug WCB CF8 excentrische vlinderklep. Ontdek gerelateerdvlinderklepopties zoals deMarine semi-lug-type vlinderklepen deLug-type vlinderklep.
Haal de flensbouten kruislings en stapsgewijs aan tot het voorgeschreven aanhaalmoment. Dit helpt ongelijkmatige compressie van de pakking en vervorming van het lichaam te voorkomen, vooral bij grotere DN-maten.
EPDM wordt doorgaans gebruikt voor water en stoom, NBR voor olie en brandstof, en PTFE voor corrosieve media en hogere temperaturen. De uiteindelijke selectie moet overeenkomen met de werkelijke medium-, temperatuur- en drukomstandigheden.
Controleer regelmatig op externe lekkage, de reactie van de actuator, het aanhaalmoment van de bouten en slijtage van de zitting. Elke verandering in het bedieningskoppel of de afdichtingsprestaties moet vóór verder gebruik worden geïnspecteerd.
Bevestig het vereiste klepkoppel, slag, stuursignaal en hydraulische toevoerdruk. De actuator moet voldoende koppel leveren met een geschikte veiligheidsmarge voor het werkelijke drukverschil.
Controleer de uitlijning van de flens, het aanhaalmoment van de bout, de toestand van de pakking en of er vreemd materiaal vastzit op de zitting. Als de lekkage aanhoudt, inspecteer dan het contactgebied van de zitting en de schijf voordat u de klep weer in gebruik neemt.
