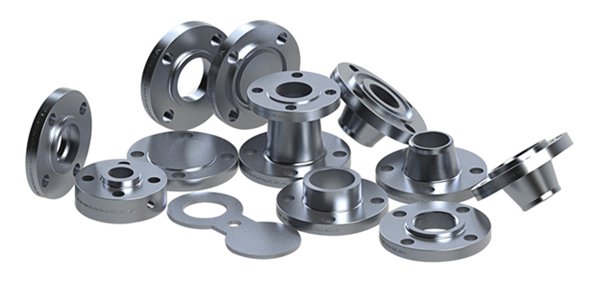

Wat is een flensverbinding?
Een flensverbinding is een verbindingsmethode die veel gebruik maakt van afneembaar mechanisch. Er wordt vaak gebruik gemaakt van een paar flenzen, een afdichtingspakking en bouten en moeren om leidingen, kleppen of apparatuur stevig met elkaar te verbinden.
Het belangrijkste principe ervan is:waarbij gebruik wordt gemaakt van de aanhaalkracht van bouten om de afdichtingspakking tussen de flenzen samen te drukken, waardoor de vloeistof (vloeistof of gas) wordt beschermd tegen lekken.

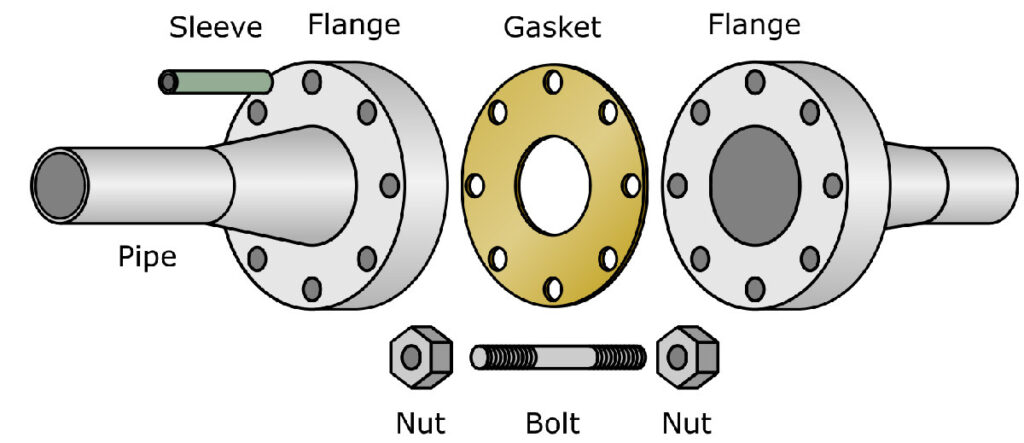

Een typische flensverbinding inclusief de volgende vier hoofdonderdelen:
Flens: Een schijfvormig onderdeel dat aan het uiteinde van een pijp- of apparatuurpoort is bevestigd, meestal met boutgaten.
Afdichtende pakking: Geplaatst tussen de afdichtingsvlakken van twee flenzen en aangedrukt om een afdichting te verkrijgen.
Bouten en Moeren: Ga door de boutgaten op de flenzen om de grijpkracht te leveren.
Afdichtend gezicht: Het oppervlak van de flens dat de pakking nadert; het bestaat in verschillende typen (bijvoorbeeld verhoogd gezicht, mannelijk/vrouwelijk gezicht, enz.).
Belangrijkste voordelen:
Hoog voordeel en stevige afdichting: Gekwalificeerd voor het hanteren van hogedruk-, hoge temperatuur- of erosieve media.
Gemakkelijke demontage en onderhoud: De verbinding kan eenvoudig worden geopend voor het reinigen van leidingen, inspectie van apparatuur of vervanging van onderdelen.
Goede vervangbaarheid: Flenzen voldoen aan nationale normen (bijv. GB), normen voor de chemische industrie (bijv. HG), normen voor de mechanische industrie (bijv. JB) en internationale normen (bijv. ANSI/ASME, DIN). Producten van verschillende fabrikanten kunnen worden afgewisseld, op voorwaarde dat ze aan dezelfde norm voldoen.
Algemene toepassingen:
Pijpleiding techniek: Leidingen aan leidingen koppelen, leidingen aan kleppen en leidingen aan pompen.
Drukcontainer: Bevestigingen voor mangaten en handgaten op reactievaten en recipiënten.
Verbindingspunt: Inlaat- en uitlaataansluitingen van drukregelaars, en verbindingen tussen de kanaalmantel en de mantel van warmtewisselaars.
Productiesystemen en openbare nutsvoorzieningen: Olie, chemicaliën, aardgas, waterbehandeling, verwarmingssystemen, enzovoort.
Eenvoudige vergelijking met andere verbindingsmanieren:
Vergeleken met lassen: Flensverbindingen zijn verwijderbaar, maar ze zijn duurder en kunnen extra mogelijke lekpunten introduceren.
Vergeleken met schroefdraadverbindingen: Flensverbindingen kunnen hogere drukken verdragen en zich aanpassen aan grotere buisdiameters, maar ze zijn ingewikkelder te installeren en vereisen meer ruimte.
Eenvoudige samenvatting: Wanneer het nodig is hoge druk te weerstaan, te maken heeft met grote buisdiameters of frequente demontage voor onderhoud vereist, is de flensverbinding normaal gesproken de favoriete methode. De meest voorkomende voorbeelden zijn de koppelingen op bluswaterleidingen of fabrieksstoomleidingen die "verhoogde schijven" markeren en worden vastgezet met een cirkel van bouten.
