Als je naar moderne waterinstallaties, fabrieken of leidingsystemen in grote gebouwen kijkt, valt je misschien iets op: die omvangrijke, zware traditionele schuifafsluiters worden steeds minder gebruikelijk. Ze worden steeds vaker vervangen door een compacter type klep met een hendel of tandwiel: devlinderklep. Deze verandering gebeurde niet toevallig. Dat komt omdat vlinderkleppen oplossingen bieden die in veel opzichten beter voldoen aan de behoeften van de moderne techniek.
Net zoals smartphones op veel gebieden featurephones hebben vervangen, komt de populariteit van vlinderkleppen voort uit hun unieke voordelen. Laten we eens kijken hoe vlinderkleppen op verschillende belangrijke gebieden "het beste uit de bus komen".
1. Grote besparingen op ruimte en gewicht
Stel je voor dat je een DN500-buis (met een diameter van ongeveer 500 mm) moet bedienen:

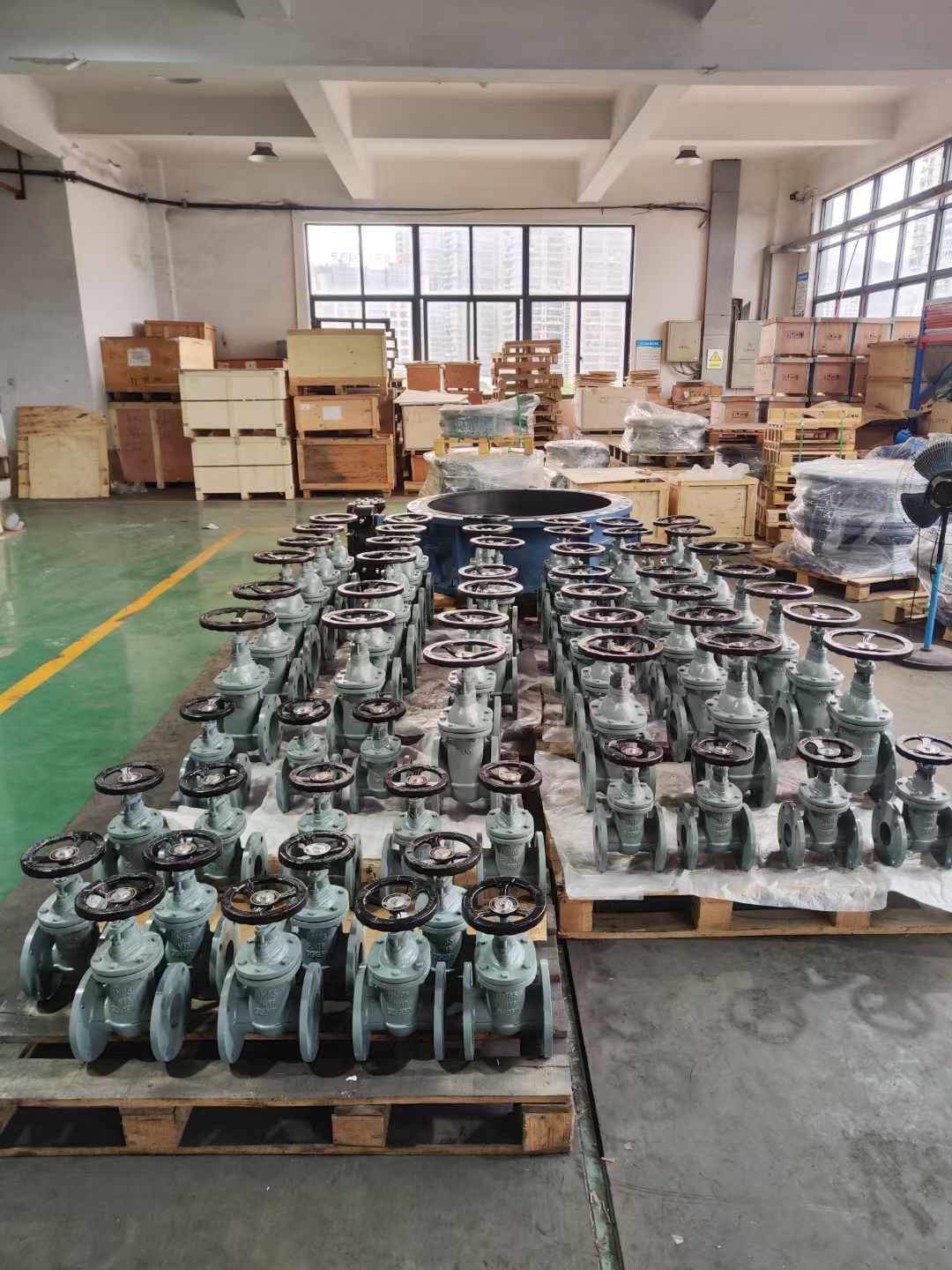

Het installeren van een schuifafsluiter is hetzelfde als het plaatsen van een dikke, zware metalen "doos" op de pijpleiding. Het vereist stevige steunen en neemt veel ruimte in beslag.
Het installeren van een vlinderklep is hetzelfde als het plaatsen van een dunne "schijf" tussen de pijpflenzen. Het is erg compact en het gewicht kan slechts een derde tot de helft bedragenpoort klepvan dezelfde grootte.
2. Snelheidsduel: openen en sluiten
Wanneer een snelle reactie nodig is, is hun operationele efficiëntie een wereld van verschil:
Het bedienen van een schuifafsluiter is als het gebruik van een ouderwetse vijzel. U moet het handwiel vele malen draaien (soms tientallen of zelfs honderden slagen) om het volledig te openen of te sluiten. Dit kan kostbare tijd verspillen in geval van een noodsituatie waarbij de stroom snel moet worden afgesloten.
Het bedienen van een vlinderklep is als het openen of sluiten van een deur. Je draait gewoon de hendel of versnelling 90 graden (een kwartslag) om direct van volledig open naar volledig gesloten te gaan, of omgekeerd. Dit is van cruciaal belang voor noodsituaties zoals brandbestrijding of het opsluiten van lekken.
3. De “kosten”-factor: prijs en onderhoud
Vanuit projectkosten en langetermijnperspectief zijn vlinderkleppen zuiniger:
Productiekosten: De structuur van een vlinderklep is relatief eenvoudig, met minder onderdelen. Vooral het lichaam heeft veel minder gietmateriaal en bewerkingstijd nodig dan een schuifafsluiter. Dit maakt het kostenvoordeel van vlinderkleppen zeer duidelijk in buizen met een grote diameter.
Onderhoud: De afdichtring in een vlinderklep is doorgaans modulair opgebouwd. Wanneer de interne afdichting versleten is en vervangen moet worden, hoeft u vaak niet de hele afdichting te verwijderenventiellichaam uit de pijp. U kunt eenvoudig de stuurpen losmaken en de zittingafdichting en schijfafdichting vervangen, wat het reparatieproces aanzienlijk vereenvoudigt.
Als daarentegen het afdichtingsoppervlak van de schuif en de zitting van een schuifafsluiter beschadigd raken, is reparatie vaak erg moeilijk en moet soms de hele klep worden vervangen.
4. "Bonuspunten" voor veelzijdigheid
Hoewel geen van beide het beste is voor een fijne stroomregeling, zijn vlinderkleppen in dit opzicht nog steeds iets beter:
Schuifafsluiters zijn zo ontworpen dat ze absoluut niet mogen worden gebruikt om de doorstroming te regelen. Als de vloeistof met hoge snelheid gedeeltelijk open wordt gehouden, erodeert deze en veroorzaakt trillingen in de gedeeltelijk geopende poort, waardoor het afdichtingsoppervlak snel wordt beschadigd en aanzienlijk geluid ontstaat.
Vlinderkleppen zijn weliswaar niet zo nauwkeurig als speciale regelkleppen, maar kunnen binnen een bepaald bereik worden gebruikt voor grove smering. Door de openingshoek van de schijf te veranderen, kunt u bij benadering de stroomcontrole bereiken, hoewel er ook enige cavitatie en weerstand optreedt wanneer deze half geopend is.
Zijn schuifafsluiters dus volledig uitgefaseerd?
Helemaal niet. Schuifafsluiters staan nog steeds op hun vakgebied. Ze zijn nog steeds onvervangbaar in de volgende situaties:
Strikte volledige doorlaat, geen weerstand vereist: In sommige langeafstandsolie- en aardgaspijpleidingen die extreem gevoelig zijn voor drukverlies, is de volledig open doorgang van een schuifafsluiter precies hetzelfde als de binnendiameter van de pijp, waardoor vrijwel geen weerstand wordt geboden. Dit is een voordeel waar vlinderkleppen niet aan kunnen tippen (de klepsteel en schijfrand bevinden zich altijd in het stromingspad).
Zeer zuivere vloeistoffen: In industrieën zoals de voedingsmiddelen- en farmaceutische sector is het minder waarschijnlijk dat het rechte stroompad van een schuifafsluiter vloeistof vasthoudt en is het gemakkelijker schoon te maken.
Zware omstandigheden zoals hoge frequentie/druk: In sommige stoomsystemen met hoge temperatuur en hoge druk of speciale toepassingen kan de structuur van schuifafsluiters robuuster zijn en een langere levensduur hebben.
