In moderne industriële systemen zijn efficiëntie, veiligheid en automatisering niet langer optioneel; ze zijn essentieel. Eén component die een cruciale rol speelt bij het bereiken van deze doelen is dePneumatisch bediende vlinderklep. Dit kleptype wordt veel gebruikt in waterbehandeling, chemische verwerking, energieopwekking, voedsel- en dranksystemen en HVAC-systemen en combineert een eenvoudig mechanisch ontwerp met betrouwbare pneumatische automatisering. Dankzij de snelle respons, compacte structuur en lage onderhoudsvereisten is het een voorkeurskeuze voor zowel aan-uit-regeling als throttling-toepassingen.
Dit artikel biedt een professioneel, diepgaand overzicht van dePneumatisch bediende vlinderklep, inclusief hoe het werkt, de belangrijkste voordelen, technische parameters, selectiebegeleiding en veelgestelde vragen die kopers stellen voordat ze een beslissing nemen.

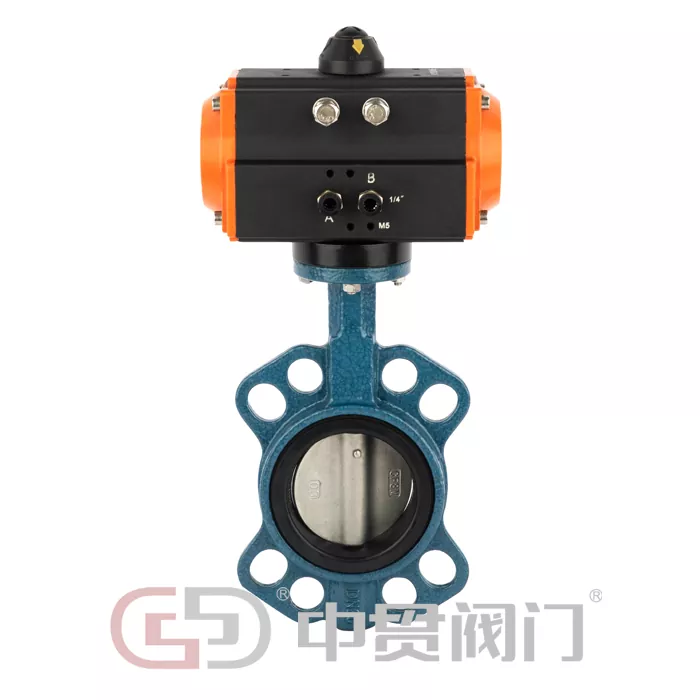

A Pneumatisch bediende vlinderklepbestaat uit twee hoofdonderdelen: een vlinderkleplichaam en een pneumatische actuator. Het kleplichaam bevat een schijf die op een roterende as is gemonteerd. Wanneer er perslucht aan de actuator wordt geleverd, wordt de luchtdruk omgezet in een mechanische beweging, waarbij de schijf 90 graden wordt gedraaid om de klep te openen of te sluiten.
Openstaande positie: De schijf is uitgelijnd met de stroomrichting, waardoor media met minimale weerstand kunnen passeren.
Gesloten positie: De schijf draait loodrecht op de stroming, waardoor een goede afdichting tegen de klepzitting ontstaat.
Afhankelijk van de systeemvereisten kan de actuator worden geconfigureerd alsdubbelwerkend(lucht om te openen en te sluiten) ofenkelwerkend/veerteruggang(lucht om te openen, veer om te sluiten of omgekeerd), waardoor de veiligheid wordt gegarandeerd tijdens een storing in de luchttoevoer.
Handmatige kleppen vereisen menselijke bediening, wat de snelheid, nauwkeurigheid en integratie met geautomatiseerde systemen beperkt. APneumatisch bediende vlinderklepbiedt een aantal duidelijke voordelen:
Snelle responstijdvoor geautomatiseerde procescontrole
Lagere arbeidskostenen menselijke fouten
Verbeterde veiligheid, vooral in gevaarlijke omgevingen of omgevingen met hoge temperaturen
Gemakkelijke integratiemet PLC-, DCS- en afstandsbedieningssystemen
Voor faciliteiten die willen upgraden naar geautomatiseerde of semi-geautomatiseerde productielijnen is pneumatische aandrijving vaak de meest kosteneffectieve oplossing.
OnsPneumatisch bediende vlinderklepis ontworpen met duurzaamheid, precisie en internationale normen in gedachten. Elke unit wordt getest om betrouwbare prestaties onder veeleisende bedrijfsomstandigheden te garanderen.
Compacte en lichtgewicht structuur
ISO 5211 montagepad voor eenvoudige installatie van de actuator
Laag koppelvereiste, waardoor de grootte van de actuator en het luchtverbruik worden verminderd
Uitstekende afdichtingsprestaties met vervangbare klepzittingen
Geschikt voor zowel vloeibare als gasvormige media
Hieronder vindt u een vereenvoudigde tabel met technische parameters, zodat technici en kopers snel inzicht krijgen in de productmogelijkheden.
| Parameter | Specificatie |
|---|---|
| Bereik klepgrootte | DN50 – DN600 |
| Drukclassificatie | Pn10 / lim16 |
| Lichaamsmateriaal | Nodulair gietijzer, koolstofstaal, roestvrij staal |
| Schijfmateriaal | Roestvrij staal, nodulair gietijzer (gecoat) |
| Materiaal zitting | EPDM, NBR, PTFE |
| Type aandrijving | Dubbelwerkend / enkelwerkend (veerretour) |
| Bedrijfsdruk | 0,4 – 0,7 MPa |
| Bedrijfstemperatuur | -20°C tot +180°C |
| Verbinding standaard | Wafer / Lug / Geflensd |
| Controlemodus | Aan-uit/modulerend (met klepstandsteller) |
Deze configuratie maakt het mogelijk dePneumatisch bediende vlinderklepom zich aan te passen aan verschillende industriële omgevingen met behoud van stabiele en herhaalbare prestaties.
Dankzij hun veelzijdigheidPneumatisch bediende vlinderkleppenworden op grote schaal toegepast in meerdere industrieën:
Water- en afvalwaterzuiveringvoor stroomisolatie en regeling
Chemische en petrochemische fabriekenomgaan met corrosieve of gevaarlijke media
Voedsel- en drankverwerkingwaar hygiëne en snelle bediening vereist zijn
HVAC-systemenvoor gekoeld- en warmwaterregeling
Elektriciteitscentralesvoor koelwater en hulpsystemen
Door hun eenvoudige ontwerp zijn ze ook geschikt voor pijpleidingen met een grote diameter, waar andere typen kleppen mogelijk te omvangrijk of te duur zijn.
Het juiste kiezenPneumatisch bediende vlinderklepvereist het evalueren van verschillende sleutelfactoren:
Mediatype: Water, gas, olie of bijtende chemicaliën
Temperatuur- en drukbereik: Stem de materialen van de zitting en de carrosserie dienovereenkomstig af
Klepgrootte en aansluittype: Wafer-, nok- of flensinstallatie
Controlevereiste: Aan-uit regeling of modulerende debietregeling
Fail-safe functie: Bepaal of veerretour noodzakelijk is
Door deze parameters af te stemmen op uw systeemvereisten, kunt u langdurige betrouwbaarheid en optimale prestaties garanderen.
Een van de grootste voordelen van eenPneumatisch bediende vlinderklepis de lage onderhoudsbehoefte. Routine-inspectie omvat doorgaans:
Controle van de luchttoevoerdruk en luchtkwaliteit
Afdichtingen en zittingen inspecteren op slijtage
Het verifiëren van de respons van de actuator en de nauwkeurigheid van de slag
Zorg ervoor dat de bevestigingsbouten veilig blijven
Met de juiste installatie en periodieke controles kan de levensduur van de klep aanzienlijk worden verlengd.
Vraag: Waar wordt een pneumatisch bediende vlinderklep voor gebruikt?
A: Een pneumatisch bediende vlinderklep wordt gebruikt om de stroom vloeistoffen en gassen in geautomatiseerde industriële pijpleidingen te controleren of te isoleren, wat een snelle respons en betrouwbare afdichting biedt.
Vraag: Waarin verschilt een pneumatisch bediende vlinderklep van een elektrische vlinderklep?
A: Een pneumatisch bediende vlinderklep gebruikt perslucht voor de werking, waardoor een snellere bediening en een betere geschiktheid voor gevaarlijke omgevingen mogelijk is, terwijl elektrische kleppen afhankelijk zijn van motoren en elektrische stroom.
Vraag: Kan een pneumatisch bediende vlinderklep corrosieve media verwerken?
A: Ja, door de juiste behuizings-, schijf- en zittingmaterialen te selecteren, zoals roestvrij staal en PTFE, kan een pneumatisch bediende vlinderklep veilig omgaan met corrosieve vloeistoffen.
Vraag: Is een pneumatisch bediende vlinderklep geschikt voor stroomregeling?
A: Ja, indien uitgerust met een klepstandsteller kan een pneumatisch bediende vlinderklep een nauwkeurige modulerende regeling uitvoeren naast een eenvoudige aan-uit-bediening.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.is gespecialiseerd in het ontwerpen en produceren van hoogwaardige industriële afsluiters, waaronder dePneumatisch bediende vlinderklep. Met strikte kwaliteitscontrole, geavanceerde productieprocessen en een sterke focus op de eisen van de klant bieden wij betrouwbare klepoplossingen voor wereldwijde industrieën.
Voor gedetailleerde specificaties, oplossingen op maat of technische ondersteuning kunt u contact met ons opnemencontactZhejiang Zhongguan Valve Manufacture Co., Ltd.Ons ervaren team staat klaar om u te helpen bij het selecteren van de juiste klep voor uw toepassing en om langdurig operationeel succes te garanderen.
-
