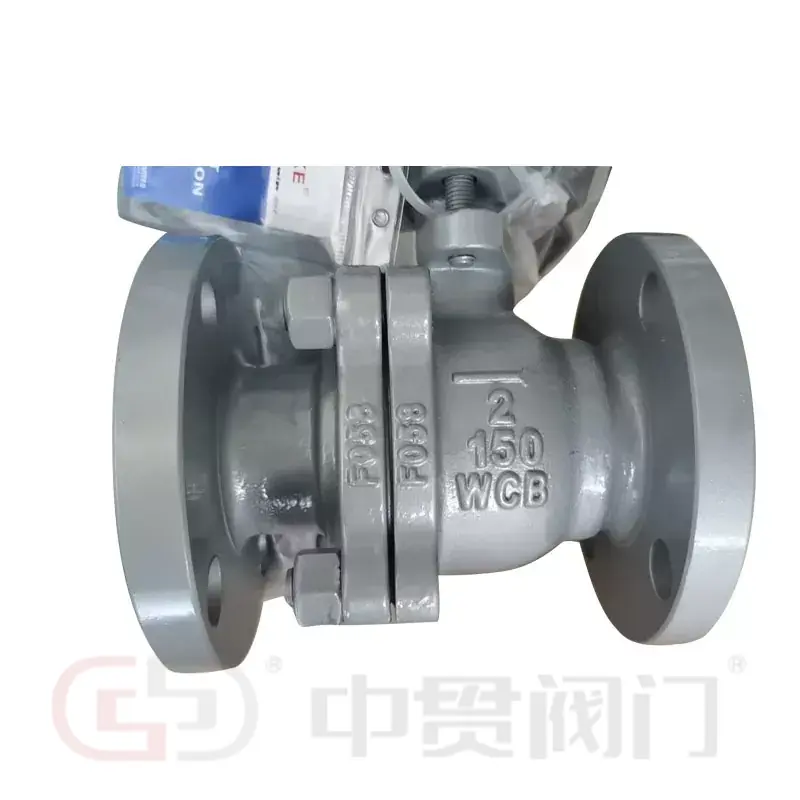

De klep maakt gebruik van WCB-koolstofstaal als hoofddrukhoudend lichaam. Dit materiaal wordt vaak toegepast in industriële water-, olie- en stoomdiensten waarbij koolstofstaal compatibel is met het bedrijfsmedium. Zhongguan vermeldt ook LCB en WCC als alternatieve carrosseriematerialen, waardoor de materiaalkeuze rekening houdt met de bedrijfstemperatuur, mechanische vereisten en projectspecificaties.
De belangrijkste constructiedetails zijn onder meer:
ASTM A216 WCB gegoten koolstofstaal voor de belangrijkste drukhoudende componenten.
De kogel beweegt enigszins onder drukverschil en drukt tegen de stroomafwaartse zitting om de afsluitafdichting tot stand te brengen.
PTFE, R-PTFE, PEEK en PPL zijn vermelde opties voor verschillende afdichtings- en bedrijfsvereisten.
SS304, SS316 en 13Cr zijn beschikbare opties.
Het hoofdlichaam en het secundaire lichaam zijn met bouten met elkaar verbonden, waardoor tijdens onderhoud toegang tot de interne componenten mogelijk is.
De combinatie van een koolstofstalen behuizing en geselecteerde interne materialen maakt de WCB drijvende kogelkraan met flensaansluiting geschikt voor compatibele industriële media waar betrouwbare afsluiting en praktisch onderhoud vereist zijn.
Flensuiteinden zorgen voor een boutverbinding met bijpassende pijpleidingflenzen. Zhongguan somt de opties voor RF-, FF- en RTJ-afdichtingsvlakken op om tegemoet te komen aan verschillende leidingspecificaties. Deze configuraties ondersteunen de installatieplanning voor industriële projecten, op voorwaarde dat de klepflensafmetingen, drukklasse en bekleding overeenkomen met de aangesloten apparatuur.
De vermelde grootte- en drukbereiken bestrijken meerdere pijpleidingconfiguraties. Klasseclassificaties en PN-classificaties behoren tot verschillende aanduidingssystemen en mogen niet als direct uitwisselbaar worden beschouwd zonder de toepasselijke standaard- en ontwerpvoorwaarden te controleren.
Materiaalcompatibiliteit en druk-temperatuurlimieten bepalen of een klep geschikt is voor een bepaalde dienst. WCB-koolstofstaal is over het algemeen geschikt voor compatibele water-, olie- en stoomtoepassingen, terwijl het zittingmateriaal de afdichtingsprestaties onder de geselecteerde bedrijfsomstandigheden beïnvloedt.
Typische toepassingsgebieden zijn onder meer:
Aan-uit-isolatie in compatibele olie- en gasdiensten, afhankelijk van de gespecificeerde druk-, temperatuur- en mediavereisten.
Isolatie van compatibele procesvloeistoffen. Bijtende media vereisen een zorgvuldige beoordeling van de compatibiliteit van lichaam, kogel, stuurpen en zitting.
Water- en stoomleidingen waarbij de geselecteerde klepmaterialen en druk-temperatuurwaarden voldoen aan de systeemvereisten.
Pijpleidingisolatie in industriële watersystemen, met materiaalselectie op basis van waterchemie en bedrijfsomstandigheden.
Herhaaldelijk openen en sluiten in compatibele proceslijnen, waarbij bij de selectie rekening wordt gehouden met de bedieningsfrequentie en onderhoudsvereisten.
De meegeleverde productinformatie geeft een maximale temperatuur van425°Cvoor de beschreven klep, maar dit cijfer mag niet worden geïnterpreteerd als de toegestane temperatuur bij elk drukniveau of bij elk zittingmateriaal. PTFE, R-PTFE, PEEK en PPL hebben verschillende temperatuur- en servicekenmerken. Het uiteindelijk toegestane werkingsbereik is afhankelijk van de volledige klepconfiguratie.
Het drijvende-balmechanisme is afhankelijk van het drukverschil om de bal naar de stroomafwaartse zitting te duwen. Dit contact helpt bij het vormen van de afsluitafdichting, terwijl het geselecteerde zittingmateriaal de geschiktheid ervan voor het medium en de bedrijfstemperatuur bepaalt.
De tweedelige, vastgeschroefde behuizing biedt toegang tot interne componenten voor onderhoud. Afhankelijk van de constructie- en onderhoudsprocedure kan de behuizing worden geopend om bruikbare onderdelen te inspecteren of te vervangen zonder de gehele pijpleidingconstructie te demonteren. Isolatie, drukverlaging en veilige hantering blijven noodzakelijk vóór onderhoud.
Bijkomende ontwerp- en aanschafoverwegingen zijn onder meer:
Er wordt een ontwerp tegen uitblazen van de steel vermeld om het uitwerpen van de steel onder abnormale drukomstandigheden te helpen voorkomen.
Er is een configuratie met hoog platform beschikbaar die compatibel is met ISO 5211-montage voor pneumatische of elektrische actuatorinstallatie.
Er kan een vergrendelingshendel worden gespecificeerd om onbedoelde handmatige bediening te voorkomen.
Flensvlak, boring, drukklasse, face-to-face-afmetingen en actuatorinterfaces moeten overeenkomen met de projectleiding- en besturingsvereisten.
Brandveilige en antistatische prestaties worden niet vastgelegd in de meegeleverde specificaties. API 6D en ASME B16.34 worden vermeld als ontwerpnormen en API 598 wordt vermeld als de testnorm; deze referenties alleen bevestigen geen brandveilige certificering of antistatische constructie.
Voor projecten die extra veiligheidsvoorzieningen vereisen, hebben de volgende punten specifieke technische documentatie nodig:
Brandveilige prestaties:Controleer de toepasselijke brandtestnorm en het ondersteunende testrapport of de certificering.
Antistatische constructie:Controleer of er een antistatisch apparaat is ingebouwd en of de prestaties ervan zijn getest.
Druk- en lektesten:Bevestig de toepasselijke testprocedure, druk, acceptatiecriteria en inspectiegegevens.
Traceerbaarheid van materialen:Identificeer de gespecificeerde materialen voor body, kogel, stuurpen en zitting in de besteldocumentatie.
Bedrijfslimieten:Bepaal de toegestane druk en temperatuur voor de geselecteerde maat, drukklasse en stoelcombinatie.
Deze controles zijn met name relevant voor koolwaterstofservices, hogetemperatuurleidingen en installaties met gedefinieerde veiligheidseisen.
Zhongguan exploiteert productiebases voor kleppen in Tianjin, opgericht in 2016, en Oubei, Yongjia, Wenzhou, waarZhejiang Zhongguan Valve Manufacture Co., Ltd.is opgericht in 2019. Het bedrijf heeft ruim 19 jaar ervaring in de kleppenindustrie.
De productieapparatuur omvat machines voor het testen van de klepdruk, apparatuur voor het installeren van klepzittingen, apparatuur voor het monteren van ashulzen en markeermachines. Zhongguan beschikt over ISO-certificaten voor zijn klepproducten en biedt WRAS-gecertificeerde zittingen voor toepasselijke vlinderkleppen. Beoordeel onzecertificatenEncoöperatieve gevallenvoor meer details.
Voor deWCB drijvende kogelkraan met flensaansluitingSelectiedetails omvatten WCB-, LCB- of WCC-lichaamsmateriaal, DN15-DN600-maatbereik, drukklasse, RF/FF/RTJ-flensbekleding en zittingmateriaal. Gerelateerde opties in hetzelfdekogelkraanfamilie is ook mogelijk. Zhongguan werkt ook samen met ingenieursbedrijven en leveranciers in Vietnam, Maleisië en Singapore.
WCB is een gegoten koolstofstaalmateriaal dat in veel industriële leidingtoepassingen wordt gebruikt. De meegeleverde informatie vermeldt een maximale temperatuur van 425°C voor deze klep, maar de toegestane bedrijfstemperatuur moet worden beoordeeld naast de druk, het zittingmateriaal en de volledige klepconfiguratie.
De geschiktheid hangt af van de chemische samenstelling, concentratie, temperatuur en compatibiliteit van het lichaam en de interne materialen. Opties met roestvrijstalen kogels of spindels garanderen op zichzelf niet dat de volledige klep geschikt is voor een corrosief medium.
Geef de nominale diameter, drukklasse, flensbekleding, bedrijfsmedium, druk- en temperatuuromstandigheden, stoelvoorkeur en handmatige of geautomatiseerde bedieningsvereisten op. Eventuele brandveilige, antistatische of projectspecifieke testeisen moeten eveneens worden vermeld.
