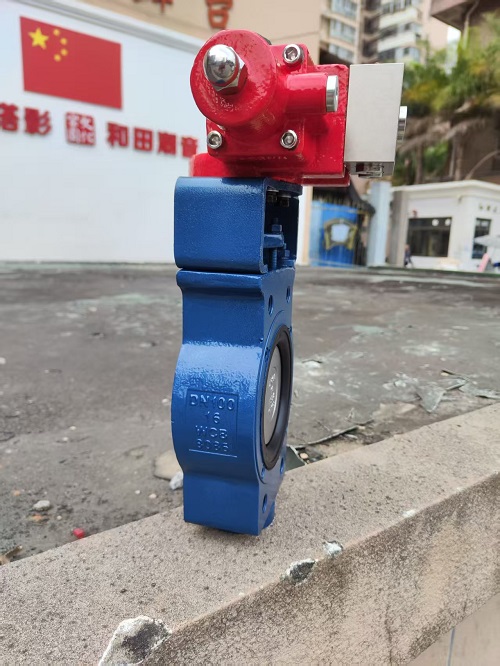

WCB-huis met halfnokken en CF8-schijf met hydraulische actuator Excentrische vlinderklep

De halfnokkende WCB-behuizing en CF8-schijf met hydraulische actuator, excentrische vlinderklep is een hoogwaardige klep die is ontworpen voor veeleisende toepassingen die een snelle werking, betrouwbare afdichting en minimaal onderhoud vereisen. Met een uniek excentrisch ontwerp en een hydraulische actuator is deze klep ideaal voor het verwerken van hoge drukverschillen, terwijl een soepele werking en een langere levensduur worden gegarandeerd.

Ontwerpkenmerken:

Kleptype: dubbele offset vlinderklep met zachte zitting

De excentrische vlinderklep heeft een ontwerp met dubbele offset, waarbij de as van de klepsteel verschoven is ten opzichte van zowel het afdichtingsoppervlak als de pijplijnas. Dit innovatieve ontwerp zorgt ervoor dat de schijf tijdens het openen snel loskomt van de zitting, waardoor wrijving en slijtage aanzienlijk worden verminderd en de levensduur van de klepafdichting wordt verlengd.

Offsetontwerp:

Het offset-ontwerp verbetert de efficiëntie van de klep doordat de schijf met minimale weerstand kan bewegen, waardoor een soepelere werking ontstaat en mechanische slijtage wordt verminderd. Het resultaat is een klep die hoge prestaties levert en tegelijkertijd minder onderhoud vergt.

Verzegelingssysteem:

Veerkrachtige zachte zitting:

De klep maakt gebruik van een veerkrachtige zachte zitting, meestal gemaakt van materialen zoals EPDM, NBR, PTFE, enz. Dit ontwerp met zachte zitting zorgt voor een uitstekende elastische afdichting, waardoor er geen lekkage in twee richtingen wordt bereikt. Het voldoet aan de strenge afdichtingsnormen zoals ANSI klasse VI, waardoor het zeer betrouwbaar is voor een breed scala aan industriële toepassingen.

Materiaalspecificaties:

Lichaamsmateriaal

Het kleplichaam is gemaakt van WCB-koolstofstaal, wat een sterke structurele integriteit en uitstekende weerstand tegen algemene druk biedt. Dit materiaal zorgt voor duurzaamheid in veeleisende omgevingen, waaronder industrieën met hoge stroomsnelheden of schurende media.

Schijfmateriaal

De klepschijf is gemaakt van CF8 roestvrij staal (304), bekend om zijn uitstekende corrosieweerstand, hoge sterkte en duurzaamheid. Het gepolijste of gecoate oppervlak van de schijf zorgt voor een nauw contact met de zachte zitting voor een betrouwbare afdichting en biedt tegelijkertijd weerstand tegen corrosie en slijtage.

Verbindingsontwerp:

Half-lug lichaam:

Deze klep heeft een semi-nokkenlichaamsontwerp, wat een eenvoudige installatie en demontage mogelijk maakt. Het semi-lug-ontwerp omvat getapte nokgaten, waardoor het mogelijk is om de klep te installeren met behulp van doorgaande bouten, vergelijkbaar met een waferklep. Het belangrijkste voordeel van dit ontwerp is de mogelijkheid om de klep te ondersteunen tijdens de demontage van de pijpleiding, waardoor het onderhoud eenvoudiger wordt zonder de klep volledig uit het systeem te verwijderen.

Bediening:

Hydraulische actuator:

De klep is uitgerust met een hydraulische actuator, die een hoog koppel en een snelle respons biedt voor toepassingen die een snelle bediening van de klep vereisen of een hoog drukverschil vereisen om te openen. De hydraulische actuator is ideaal voor systemen die een hogere mate van controle en prestaties vereisen, zoals in olie- en gaspijpleidingen, chemische verwerking en andere industriële toepassingen.

Hydraulische integratie:

Deze actuator kan rechtstreeks in hydraulische besturingssystemen worden geïntegreerd, waardoor een naadloze werking en meer controle over de klepbeweging wordt verkregen. Het is ontworpen om een ​​hoog rendement en een minimaal energieverbruik te garanderen, terwijl de operationele betrouwbaarheid wordt gemaximaliseerd.

Toepassingen:

Water- en afvalwaterzuivering

Olie- en gasindustrie

Chemische verwerking

Elektriciteitscentrales

HVAC-systemen

Pulp- en papierindustrie

Farmaceutische producten en voedselverwerking

Belangrijkste voordelen:

Minimale slijtage: het excentrische ontwerp vermindert wrijving, verlengt de levensduur van afdichtingen en vermindert de onderhoudsvereisten.

Bidirectioneel Zero Leakage: Het veerkrachtige, zachte stoelontwerp zorgt voor een lekvrije werking in beide richtingen.

Snelle en efficiënte werking: Met de hydraulische actuator levert de klep snelle responstijden, ideaal voor hogedruk- en snelwerkende toepassingen.

Eenvoudig onderhoud: het ontwerp met semi-nokken zorgt voor eenvoudige verwijdering en herinstallatie van de klep tijdens routineonderhoud, waardoor tijd en arbeidskosten worden bespaard.

Corrosiebestendigheid: CF8 roestvrijstalen schijf en WCB koolstofstalen behuizing zorgen voor duurzaamheid en weerstand tegen corrosie in zware omstandigheden.

Specificaties:
