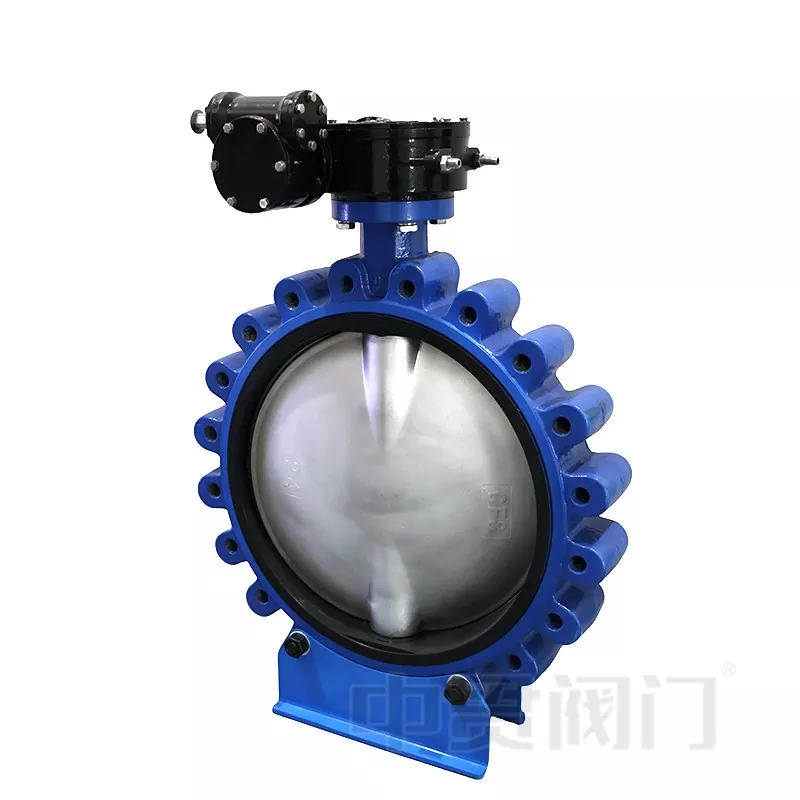

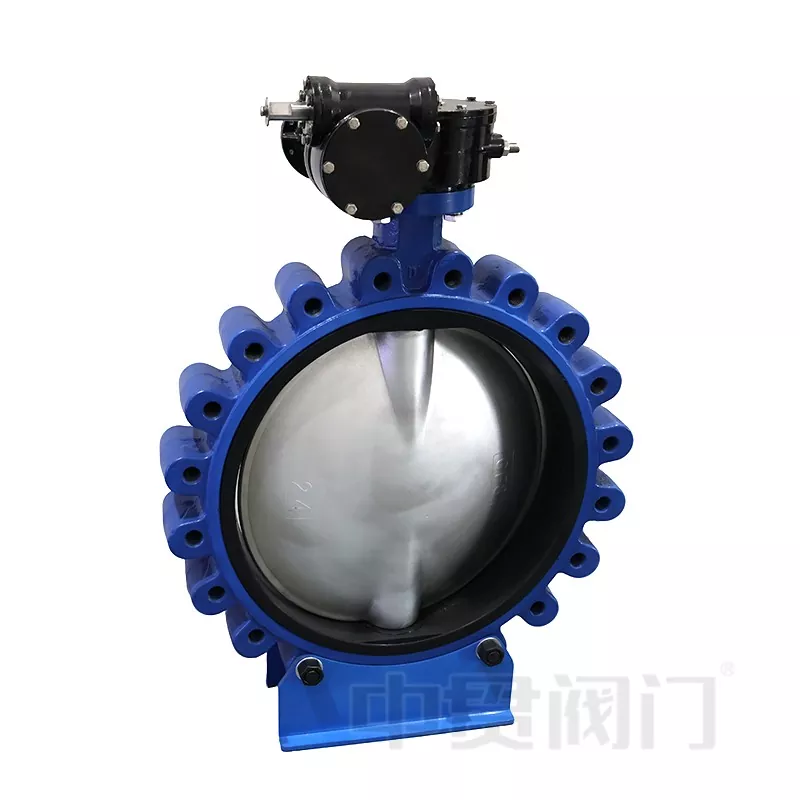

Zhongguan Lug-type vlinderklepis ontworpen voor pijpleidingsystemen die een flexibele installatie, betrouwbare afsluiting en gemakkelijk onderhoud vereisen. Als vlinderklepstructuur in de hartlijn wordt er gewoonlijk voor gekozenwaterbehandeling, HVAC-circulatie, industriële pijpleidingen en toepassingen waarbij de klep moet worden verwijderd of onderhouden zonder de volledige pijpleidingopstelling te beïnvloeden.
Vergeleken met wafer-vlinderkleppen is deontwerp van nokverbindingmaakt gebruik van schroefdraadgaten op het kleplichaam om onafhankelijke flensbevestiging mogelijk te maken. Deze structuur is vooral geschikt voor installatie aan het einde van de lijn, secties voor apparatuurisolatie en pijpleidingen waarbij mogelijk één zijde van de verbinding moet worden verwijderd tijdens onderhoud.
Het kleplichaam kan worden vervaardigd uitnodulair gietijzer, GGG50, roestvrij staal of koolstofstaal volgens drukvereisten, mediumeigenschappen en corrosieomstandigheden. De nokkenstructuur verdeelt de verbindingsspanning via meerdere bevestigingspunten, waardoor de stabiliteit van de installatie wordt verbeterd in pijpleidingen die worden blootgesteld aan trillingen of veelvuldig gebruik.
De schijf heeft een compact, rond ontwerp en draait ongeveer 90° tussen volledig open en volledig gesloten posities. Roestvrijstalen schijven of andere compatibele materialen kunnen worden geselecteerd op basis van het pijpleidingmedium om de corrosieweerstand en de serviceprestaties te verbeteren.
De klepsteel brengt het bedieningskoppel over tussen de actuator en de schijf. De gecentreerde asopstelling vermindert de structurele complexiteit en ondersteunt een soepele werking met handmatige, pneumatische of elektrische bedieningsmethoden.
EPDM, NBR, PTFEen andere afdichtingsmaterialen kunnen worden geselecteerd op basis van het medium. EPDM wordt vaak gebruikt voor toepassingen op waterbasis, NBR is geschikt voor oliegerelateerde omstandigheden, terwijl PTFE wordt overwogen vanwege strengere eisen op het gebied van chemische weerstand.
In watertoevoer- en afvalwatersystemen worden vlinderkleppen met nokken vaak gekozen vanwege hun compacte structuur en gemakkelijke onderhoudseigenschappen. EPDM-zittingconfiguraties worden vaak gebruikt voor zoetwater-, riolerings- en algemene watercirculatiesystemen waar de vereisten voor chemische compatibiliteit gematigd zijn.
HVAC- en industriële koelleidingen vereisen doorgaans frequente openings- en sluitingshandelingen. Het 90° draaibare ontwerp, het lage bedieningskoppel en de compacte inbouwlengte maken nokkenvlinderkleppen geschikt voor circulatieregelsystemen met beperkte inbouwruimte.
Voor industriële pijpleidingen die corrosieve of speciale media bevatten, moet de klepconfiguratie worden gekozen op basis van de chemische compatibiliteit tussen het zittingmateriaal en het medium. Op PTFE gebaseerde stoelen kunnen worden overwogen voor sterkere chemische omgevingen, terwijl NBR- en FKM-materialen worden gebruikt voor oliegerelateerde toepassingen.
Maritieme en energiesystemen vereisen vaak kleppen met corrosiebestendigheid en gemakkelijke toegang voor onderhoud. De nokverbindingsstructuur maakt eenvoudiger isolatie en vervanging mogelijk in pijpleidingen waar de onderhoudsruimte beperkt is.
Tijdens bedrijf draait de schijf rond de as van de klepsteel. Wanneer de klep volledig open is, wordt de schijf uitgelijnd met de stroomrichting van de pijpleiding, waardoor de weerstand wordt verminderd en het medium er met minimale obstructie doorheen kan.
Bij het sluiten draait de schijf ongeveer 90° en drukt tegen de afdichtingszitting om de doorstroming te stoppen. Afhankelijk van het klepontwerp en het afdichtingsmateriaal kunnen bidirectionele afsluitprestaties worden bereikt.
Voor smoortoepassingen kan de schijfpositie worden aangepast tussen open en gesloten posities.
| Vergelijking | Lug-type vlinderklep | Wafer-vlinderklep |
|---|---|---|
| Verbindingsmethode | De nokgaten met schroefdraad maken onafhankelijke flensbevestiging mogelijk | Geïnstalleerd tussen twee flenzen met behulp van doorgaande bouten |
| Onderhoud | Geschikt voor systemen die een eenvoudigere klepverwijdering of eindlijninstallatie vereisen | Meer geschikt voor standaard pijpleidinginstallaties |
| Installatieruimte | Compact ontwerp met sterkere aansluitflexibiliteit | Lichtgewicht en vaak gebruikt waar de ruimte beperkt is |
| Typische toepassingen | Waterbehandeling, HVAC, industriële pijpleidingen, onderhoudsgevoelige systemen | Algemene water- en nutsleidingen |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.richt zich al meer dan 19 jaar op de productie van kleppen, met productiefaciliteiten in Tianjin en Wenzhou, Zhejiang. Het bedrijf produceertvlinderkleppeninclusief wafel-, kabelschoen-, U-profiel- en flenstypes, met hoofdproductiediameters variërend van DN40 tot DN1600.
Het productieproces omvat klepmontage, druktesten, klepzittinginstallatie, asbusinstallatie en productmarkering. Zhongguan biedt vereistISO-certificatenvoor geproduceerde kleppen en kan biedenWRAS-gecertificeerde klepzittingenwanneer nodig.
De levensduur van een nokkenvlinderklep wordt voornamelijk beïnvloed door de bedrijfsomstandigheden, waaronder mediumkarakteristieken, temperatuur, drukveranderingen, bedrijfsfrequentie en installatiekwaliteit. Het selecteren van compatibele afdichtingsmaterialen en het handhaven van de juiste bedrijfsomstandigheden helpt vroegtijdige slijtage van afdichtingscomponenten te verminderen.
Ja. Vlinderkleppen van het Lug-type kunnen worden bediend met handmatige handgrepen, tandwielbedieningen, pneumatische aandrijvingen of elektrische aandrijvingen, afhankelijk van de vereisten voor pijpleidingcontrole. De selectie van de actuator moet overeenkomen met de koppelvereiste van de klep, de bedrijfsfrequentie en het automatiseringssysteem.
De vereiste informatie omvat doorgaans klepgrootte, drukwaarde, aansluitstandaard, pijpleidingmedium, temperatuurbereik, vereisten voor zittingmateriaal en vereisten voor actuatoren. Deze details helpen bij het bepalen van een geschikte klepconfiguratie en voorkomen een onjuiste materiaalkeuze.
Het voorkomen van lekkage hangt af van de juiste klepkeuze, geschikt afdichtingsmateriaal, juiste installatie en regelmatige inspectie. De uitlijning van de pijpleiding, de condities van de flensaansluitingen en vreemde deeltjes rond het afdichtingsoppervlak moeten tijdens de installatie worden gecontroleerd om de afdichtingsprestaties te behouden.
