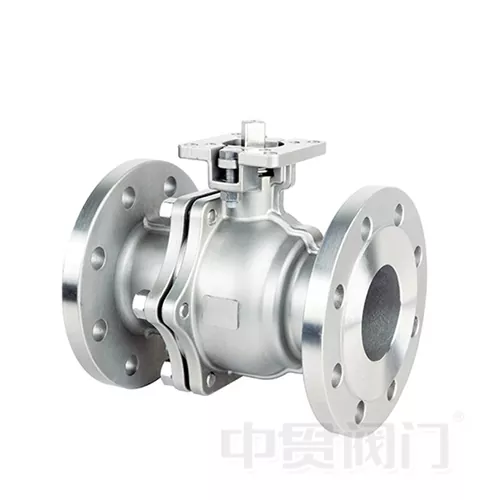

ASME standaard flens hoog platform roestvrijstalen kogelkraan

De ASME standaard flens roestvrijstalen kogelkraan met hoog platform is een professionele industriële klep die is ontworpen voor het omgaan met corrosieve media, hoge temperaturen / hoge drukomstandigheden en strenge afdichtingseisen in vloeistofregelsystemen.

Het kleplichaam en alle bevochtigde onderdelen zijn vervaardigd uit hoogwaardig roestvrij staal (CF8 / CF8M / CF3M beschikbaar), gecombineerd met ASME B16.5 standaardflenzen om een ​​veilige en betrouwbare aansluiting op leidingsystemen te garanderen. Vergeleken met conventionele kogelkranen is het uniekgeïntegreerd hoogplatformontwerpbeschikt over een gestandaardiseerd ISO 5211-montagekussen direct bovenop het klephuis, waardoor een snelle installatie van pneumatische, elektrische of elektrohydraulische actuatoren mogelijk is zonder extra beugels.

Als een van de kernproducten vanZhongguan-klepDeze kogelkraan wordt veel gebruikt in de olie- en gastransmissie, chemische reactorsystemen, sanitaire leidingen van voedingskwaliteit, farmaceutische gezuiverde watersystemen, ontzilting van zeewater en ballastsystemen op zee. Dankzij de uitstekende corrosiebestendigheid, een luchtbeldichte afdichting zonder lekkage en een brandveilig ontwerp zorgt het voor een stabiele werking op de lange termijn, terwijl de onderhoudsfrequentie en de totale eigendomskosten aanzienlijk worden verlaagd.

Belangrijkste technische voordelen

1. Uitstekende weerstand tegen corrosie en hoge temperaturen

• Materiaalopties: Klephuis en kogel gemaakt van CF8 / CF8M (304 / 316 roestvrij staal) of CF3M (316L) van hogere kwaliteit. Het geoptimaliseerde nikkel-, chroom- en molybdeengehalte biedt uitstekende weerstand tegen zwavelzuur, zoutzuur, alkalische oplossingen, zoutnevel en verschillende organische oplosmiddelen.
• Temperatuurbereik: Geschikt voor -29°C tot +250°C (uitbreidbaar tot +350°C met verpakkingsopties voor hoge temperaturen). Presteert betrouwbaar in stoomleidingen, hete-oliesystemen en andere toepassingen met hoge temperaturen, zonder afdichtingsfouten of vervorming van het lichaam.
• Compatibele media: ruwe olie, aardgas, zuur-/alkalioplossingen, zeewater, farmaceutische oplosmiddelen, voedselmaterialen, chloorhoudende media, enz.

2. Luchtdicht, geen lekkage + brandveilig ontwerp

• Lekkageclassificatie: Getest volgens ISO 5208 Klasse VI (bellendicht) - geen zichtbare lekkage onder nominale druk. Ideaal voor giftige, ontvlambare of hoogwaardige media.
• Brandveilige structuur: metaal-op-metaal secundair afdichtingsoppervlak tussen kogel en zitting. Zelfs na het doorbranden van de zachte zitting handhaaft de klep de basisafsluiting en voldoet aan de API 607 ​​/ ISO 10497 brandveilige normen.
• Antistatisch ontwerp: de antistatische veer tussen steel en kogel zorgt voor een betrouwbare afvoer van de lading, waardoor explosierisico's door statische opbouw worden geëlimineerd.

3. Geïntegreerde structuur met hoog platform – montage van de actuator in 5 minuten

• Interfacestandaard: Hoog platform voldoet aan ISO 5211 en past direct bij grote merken pneumatische en elektrische actuatoren - geen aangepaste adapterplaten of beugels vereist.
• Installatie-efficiëntie: Voor montage op locatie van de actuator zijn alleen bouten en spindelkoppeling nodig. Eén persoon kan de klus binnen 5 minuten voltooien, waardoor 2/3 van de installatietijd wordt bespaard in vergelijking met traditionele, op een beugel gemonteerde kleppen.
• Operationele stabiliteit: Het geïntegreerde platform verkort de transmissieafstand tussen actuator en stuurpen, waardoor de speling wordt verminderd en de levensduur van de cyclus en de nauwkeurigheid van de positiefeedback worden verbeterd.

4. Lage stromingsweerstand en hoge CV-waarde – energiebesparing

• Flow Path Design: Ontwerp met volledige of standaard boring en gladde interne contouren minimaliseren de drukval. Modellen met volledige doorlaat leveren een Cv-waarde die vrijwel identiek is aan die van buizen van dezelfde maat, waarbij de oorspronkelijke systeemstroomeigenschappen behouden blijven.
• Energiebesparing: Een lage stromingsweerstand betekent een lager energieverbruik bij het pompen. Voor 24/7 continue werkzaamheden in chemische installaties of waterzuiveringsinstallaties kan de jaarlijkse elektriciteitsbesparing aanzienlijk zijn.

5. Lekpreventie op meerdere niveaus en lange levensduur

• Spindelafdichting: V-ring PTFE-pakking met veerbelaste voorspanning compenseert automatisch slijtage - geen frequent aandraaien van de pakkingbus vereist.
• Kogelsteun: Drijvend of op een tap gemonteerd kogelontwerp (afhankelijk van de maat) met zelfsmerende bussen vermindert het koppel en verlengt de levensduur. Getest op >50.000 schakelcycli per GB/T 12237.

Typische toepassingen en industrieën

Eenvoudige installatie en weinig onderhoud

• Flensaansluiting: Voldoet aan ASME B16.5 (Klasse 150 / 300 / 600). Directe pasvorm op standaard pijpflenzen - geen aangepaste aanpassing vereist.
• Snelle demontage: Actuator rechtstreeks op het platform vastgeschroefd. Het verwijderen van de actuator voor handmatige noodbediening of inspectie heeft geen invloed op de aansluiting van het kleplichaam of de leiding.
• In-line onderhoud: Bepaalde modellen ondersteunen in-line demontage (controleer het specifieke ontwerp) – vervang zittingen of afdichtingen zonder de volledige klep uit de pijpleiding te verwijderen, waardoor de uitvaltijd aanzienlijk wordt verminderd.
• Onderhoudsinterval: Inspecteer onder normale omstandigheden de pakkingafdichting en het bedrijfskoppel elke 12 maanden. De werkelijke levensduur kan langer zijn dan 5 jaar, afhankelijk van de media en de cyclusfrequentie.

Technische specificaties

Beschikbare opties

• Type aandrijving: Handmatig wormwiel / Enkel-/dubbelwerkend pneumatisch / Elektrisch (24V/110V/220V/380V) / Elektrohydraulisch
• Materiaal zitting: PTFE / RPTFE / PEEK / Metalen harde afdichting
• Kogelbehandeling: spiegelgepolijst / genitreerde verharding / coating van wolfraamcarbide
• Speciale opties: Vergrendeling / Ontluchtingspoort / Verlengde steel / Isolatiemantel

Waarom kiezen voor Zhongguan-klep?

• Productienormen: Strikte naleving van ASME-, API-, ISO-, GB/T-normen. Materiaalcertificaten, druktestrapporten en brandveilige certificeringen beschikbaar.
• Kwaliteitsborging: 100% fabrieksdruktest + afdichtingstest. Elke klep voldoet gegarandeerd aan de gespecificeerde parameters.
• Snelle reactie: Standaard gevulde producten worden binnen 24 uur verzonden. Niet-standaard/op maat gemaakte bestellingen geleverd binnen 2-4 weken.
• Technische ondersteuning: Volledige service, van maatberekening en installatiebegeleiding tot onderhoud na verkoop.

Onderzoek verzenden

Voor een gedetailleerde prijsopgave, technische tekeningen, maatbladen of monsters kunt u onderstaand formulier invullenneem contact met ons opdirect.
