Schuifafsluiterszijn veelgebruikte componenten voor stroomregeling in industriële pijpleidingsystemen waar een betrouwbare afsluiting, minimaal drukverlies en een lange levensduur vereist zijn. In dit artikel wordt uitgelegd hoe schuifafsluiters werken, hoe hun structurele ontwerp de prestaties beïnvloedt en hoe technische parameters selectiebeslissingen beïnvloeden. Het behandelt ook veelgestelde vragen van ingenieurs en inkoopprofessionals en biedt een gestructureerde, praktische referentie die is afgestemd op industrieel gebruik en zoekgedrag in de echte wereld.
Een schuifafsluiter is een lineair bewegende klep die primair is ontworpen voor aan/uit-service in plaats van voor stroomregeling. Het kernmechanisme bestaat uit een platte of wigvormige poort die verticaal tussen twee klepzittingen beweegt. Wanneer de poort volledig geopend is, wordt deze volledig uit het stroompad teruggetrokken, waardoor vloeistof met minimale weerstand kan passeren. In gesloten toestand zakt de poort naar beneden en vormt zo een goede afdichting tegen de zittingen, waardoor de doorstroming effectief wordt tegengehouden.
Dit ontwerpprincipe maakt schuifafsluiters bijzonder geschikt voor toepassingen die een volledige doorlaat en onregelmatige werking vereisen. In tegenstelling tot smoorkleppen minimaliseren schuifafsluiters turbulentie en erosie wanneer ze volledig open zijn, wat bijdraagt aan een langere levensduur van het systeem en lagere energieverliezen.

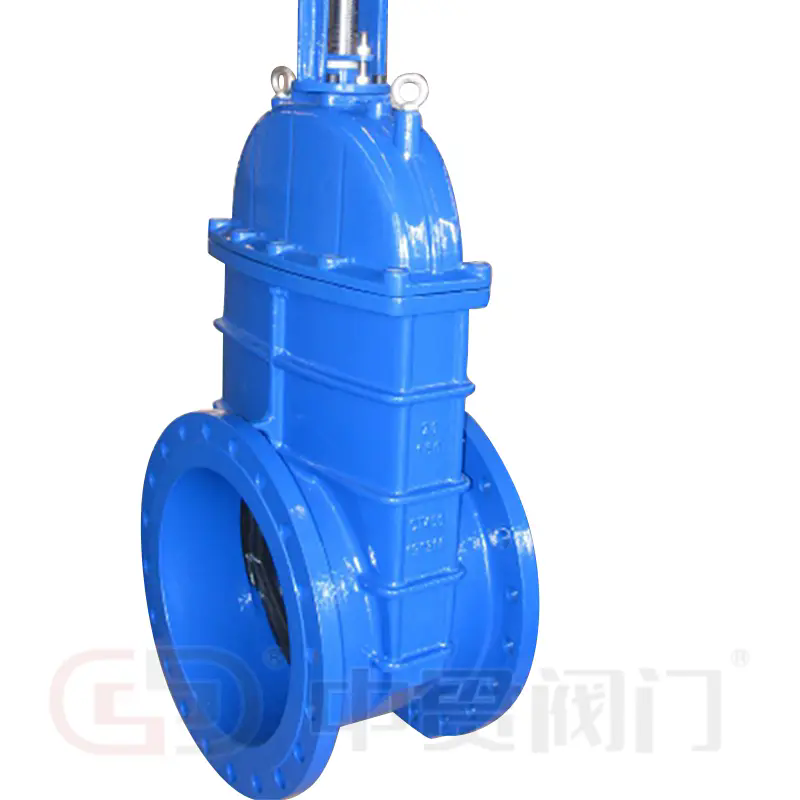

Vanuit structureel perspectief omvatten gebruikelijke schuifafsluiterconfiguraties ontwerpen met stijgende spindel en niet-stijgende spindel. Schuifafsluiters met stijgende spindel bieden een visuele bevestiging van de kleppositie, terwijl niet-stijgende spindelontwerpen de voorkeur hebben in installaties met beperkte verticale speling. Intern kunnen schuifafsluiters massieve wiggen, flexibele wiggen of parallelle schuifpoorten gebruiken, elk geselecteerd op basis van druk, temperatuur en mediakarakteristieken.
Het begrijpen van technische parameters is essentieel voor het evalueren van de geschiktheid van schuifafsluiters in een bepaald systeem. Deze parameters hebben een directe invloed op de betrouwbaarheid van de afdichting, de operationele veiligheid en de duurzaamheid op lange termijn.
| Parameter | Beschrijving | Industriële betekenis |
|---|---|---|
| Nominale diameter (DN) | Interne doorgangsgrootte van de klep | Garandeert compatibiliteit met pijpleidingafmetingen en stroomvereisten |
| Drukwaarde (PN/Klasse) | Maximaal toegestane werkdruk | Bepaalt een veilige werking onder systeemdrukomstandigheden |
| Lichaamsmateriaal | Gewoonlijk gietijzer, koolstofstaal, roestvrij staal, gelegeerd staal | Definieert corrosieweerstand, sterkte en temperatuurtolerantie |
| Materiaal zitting | Metaal-op-metaal of zacht zittende ontwerpen | Beïnvloedt de afdichtingsprestaties en slijtvastheid |
| Bedrijfstemperatuur | Minimum en maximum toegestane temperaturen | Zorgt voor klepintegriteit in hogetemperatuur- of cryogene systemen |
| Beëindig de verbinding | Van een flens voorzien, van schroefdraad voorzien, gelast | Heeft invloed op de installatiemethode en de toegankelijkheid voor onderhoud |
Nauwkeurige afstemming van deze parameters op de systeemontwerpvoorwaarden vermindert het risico op storingen en optimaliseert de levenscycluskosten. In omgevingen met hoge druk of hoge temperaturen worden materiaalkeuze en stoelontwerp bijzonder cruciaal.
Schuifafsluiters worden in een breed scala van industrieën gebruikt vanwege hun eenvoudige structuur en betrouwbare afsluitmogelijkheden. In waterbehandelings- en gemeentelijke toevoersystemen worden schuifafsluiters gewoonlijk geïnstalleerd in hoofddistributieleidingen waar volledige stroomcapaciteit en een laag drukverlies vereist zijn.
In de olie- en gassector worden schuifafsluiters toegepast in upstream-, midstream- en downstream-operaties. Hun vermogen om hoge drukken en temperaturen aan te kunnen, maakt ze geschikt voor pijpleidingen voor ruwe olie, raffinage-eenheden en opslagfaciliteiten. Industriële standaarden zoals API en ASME zijn vaak bepalend voor het ontwerp en het testen in deze omgevingen.
Energieopwekkingsinstallaties zijn afhankelijk van schuifafsluiters in ketelvoedingswatersystemen, stoomleidingen en koelcircuits. Hier wordt de voorkeur gegeven aan schuifafsluiters met metalen zitting vanwege hun vermogen om thermische cycli en schurende media te weerstaan. Chemische verwerkingsfabrieken maken ook gebruik van schuifafsluiters waar chemische compatibiliteit en een goede afsluiting vereist zijn.
In deze industrieën is de consistente eis betrouwbare isolatie in plaats van stromingsmodulatie, wat het belang van correcte kleppositionering en -bedieningspraktijken versterkt.
Het selecteren van een schuifafsluiter begint met een duidelijk inzicht in de bedrijfsomstandigheden, waaronder druk, temperatuur, mediatype en bedieningsfrequentie. Overspecificatie verhoogt de kosten zonder extra voordeel, terwijl onderspecificatie operationele risico's met zich meebrengt.
Onderhoudspraktijken zijn gericht op periodieke inspectie van de schroefdraad van de steel, de integriteit van de pakking en de staat van de zitting. Omdat schuifafsluiters niet zijn ontworpen voor smoren, moet gedeeltelijke opening tijdens onderhoud worden vermeden om trillingen en beschadiging van de zitting te voorkomen.
Prestatie-evaluatie omvat vaak hydrostatische tests, lekkagetests van de stoelen en dimensionele inspecties tijdens de inbedrijfstelling. Gedurende de levensduur zorgt het monitoren van de koppelvereisten en de afdichtingsprestaties voor een vroege indicatie van slijtage of verkeerde uitlijning.
Vraag: Waarin verschilt een schuifafsluiter van een kogelkraan wat betreft debietregeling?
A: Een schuifafsluiter maakt gebruik van lineaire beweging om een schuif omhoog of omlaag te brengen, waardoor in geopende toestand een volledige doorlaat ontstaat met minimaal drukverlies. Een kogelkraan maakt gebruik van roterende beweging en is beter geschikt voor snelle bediening, maar kan afhankelijk van het ontwerp een hogere stromingsweerstand introduceren.
Vraag: Hoe moet een schuifafsluiter worden geïnstalleerd om betrouwbaarheid op lange termijn te garanderen?
A: Schuifafsluiters moeten tijdens de werking van het systeem volledig open of volledig gesloten worden geïnstalleerd, uitgelijnd met de hartlijnen van de pijpleiding en ondersteund om externe spanning te voorkomen. De juiste oriëntatie van de stuurpen en het naleven van de aandraaimomentspecificaties zijn essentieel.
Vraag: Hoe vaak moeten schuifafsluiters in industriële systemen worden onderhouden?
A: De onderhoudsfrequentie is afhankelijk van de bedrijfsomstandigheden, maar periodieke inspectie wordt aanbevolen, vooral in omgevingen met hoge temperaturen of corrosie. Routinematig fietsen helpt het vastlopen van de stengel en degradatie van de pakking te voorkomen.
Schuifafsluiters blijven een fundamenteel onderdeel van de industriële vloeistofregeling vanwege hun structurele eenvoud, volledige doorstroomcapaciteit en betrouwbare afsluitprestaties. Wanneer technische parameters, toepassingsomstandigheden en onderhoudspraktijken goed op elkaar zijn afgestemd, zorgen schuifafsluiters voor een lange levensduur en voorspelbare werking.
Naarmate productienormen evolueren en materiaaltechnologieën zich ontwikkelen, blijven schuifafsluiters zich aanpassen aan steeds veeleisender wordende bedrijfsomgevingen.Zhongguan-klepricht zich op het leveren van schuifafsluiteroplossingen die zijn ontworpen om te voldoen aan internationale normen en tegelijkertijd tegemoet te komen aan praktische industriële vereisten.
Voor aanvullende technische details, toepassingsrichtlijnen of projectspecifieke ondersteuning,neem contact met ons opom te bespreken hoe Zhongguan Valve-producten met vertrouwen en efficiëntie in uw pijpleidingsysteem kunnen worden geïntegreerd.
