Zhongguan concentrische vlinderklepInkoop ondersteunt waterbehandeling, riolering, zeewater, HVAC-circulatie en industriële pijpleidingtoepassingen waarbij een compacte structuur, geschikte afdichtingsmaterialen en stabiele afsluitprestaties vereist zijn.Zhejiang Zhongguan Valve Manufacture Co., Ltd.richt zich al meer dan 20 jaar op de productie van kleppen, met productiebases in Tianjin en Wenzhou, Zhejiang. Het bedrijf combineert ervaring met de productie van vlinderkleppen met regionale bronnen voor de toeleveringsketen van kleppen om klepconfiguraties te leveren op basis van verschillende pijpleidingmaterialen, mediakenmerken en gebruiksomgevingen.
Een concentrische structuur wordt vaak toegepast in middendruksystemen.
Water- en rioolleidingen vereisen kleppen die de afdichtingsprestaties tijdens langdurig gebruik kunnen behouden. De elastische zittingstructuur die wordt gebruikt in het ontwerp van de concentrische vlinderklep is geschikt voor media op waterbasis, omdat het afdichtingsmateriaal kan worden geselecteerd op basis van de chemische eigenschappen van de pijpleiding.
EPDMen HTEPDM-stoelen worden gewoonlijk geselecteerd voor zoetwater-, riool- en zeewatertoepassingen vanwege hun weerstand tegen blootstelling aan water, weer en ozon. De vereenvoudigde interne structuur vermindert ook de gebieden waar sediment en deeltjes zich ophopen.
Zeewatersystemen vereisen aandacht voor corrosiebestendigheid omdat het zoutgehalte de materiaalverslechtering kan versnellen. Zhongguan biedt materiaalcombinaties, waaronder corrosiebestendige schijven en verschillende stoelmaterialen, afhankelijk van de bedrijfsomstandigheden van zeewater.
Het kleplichaam kan worden beschermd met een epoxycoating van ongeveer 250 μm, terwijl het afdichtingsmateriaal kan worden geselecteerd op basis van de daadwerkelijke mediumvereisten. Materialen op PTFE-basis of geschikte rubberverbindingen kunnen worden overwogen wanneer een sterkere chemische bestendigheid vereist is.
Verwarmings-, ventilatie-, airconditioning- en industriële koelsystemen vereisen vaak frequente openings- en sluitingshandelingen. Het concentrische ontwerp zorgt voor lage koppelkarakteristieken en kan worden gecombineerd met verschillende actuatorconfiguraties, afhankelijk van de besturingsvereisten.
De compacte structuur maakt hem geschikt voor pijpleidingsystemen waarbij de installatieruimte beperkt is, terwijl de wafer ensjouwenverbindingstypen bieden flexibiliteit voor verschillende pijpleidingindelingen.

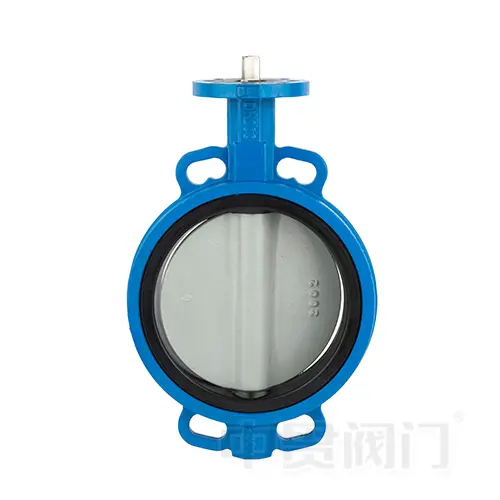

De concentrische structuur lijnt de klepsteel, het midden van de schijf en de middellijn van het lichaam uit op dezelfde as. Vergeleken met excentrische vlinderklepconstructies biedt dit ontwerp een eenvoudiger afdichtingsopstelling en zijn er minder beperkingen in de installatierichting.
De bidirectionele afdichtingskarakteristiek maakt installatie mogelijk zonder strikte beperkingen in de stroomrichting in veel pijpleidingtoepassingen. Dit vermindert de kans op installatiefouten veroorzaakt door een onjuiste kleporiëntatie, vooral in grote watertoevoer- en circulatiesystemen waar meerdere kleppen zijn geïnstalleerd.
Het prestatiebereik van een vlinderklep hangt grotendeels af van de materiaalkeuze van de zitting. De concentrische vlinderklep van Zhongguan kan worden geconfigureerd met verschillende afdichtingsmaterialen, waardoor dezelfde basisklepstructuur zich kan aanpassen aan verschillende bedrijfsomstandigheden.
EPDM en HTEPDM zijn vooral geschikt voor watergerelateerde toepassingenNBR, HNBR en XNBR zijn geselecteerd voor oliehoudende media. Op PTFE gebaseerde materialen worden gebruikt waar een sterkere chemische bestendigheid vereist is.
Deze materiaalflexibiliteit vermindert de behoefte aan compleet andere klepconstructies wanneer de omstandigheden van de pijpleiding veranderen. Het ontwerp van het kleplichaam kan consistent blijven terwijl het afdichtingssysteem wordt aangepast aan het medium.
Vergeleken met excentrische vlinderkleppen met metalen zitting hebben concentrische vlinderkleppen over het algemeen een eenvoudiger interne structuur en een lager totaalgewicht.

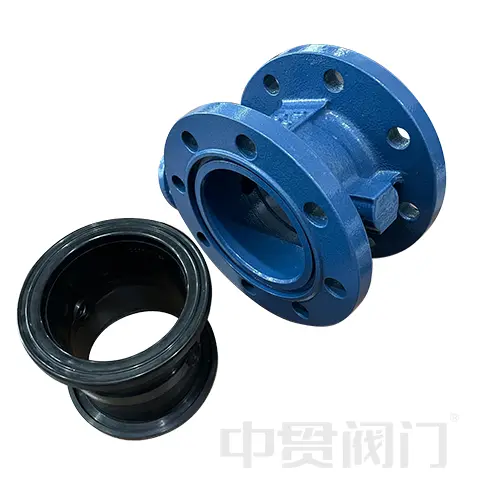

Dit biedt praktische voordelen bij grote pijpleidingprojecten omdat transport-, installatie- en onderhoudsprocedures eenvoudiger te beheren worden. Het elastische zittingontwerp maakt bij veel toepassingen ook onderhoud mogelijk door vervanging van de zitting in plaats van het vervangen van de volledige klepconstructie.

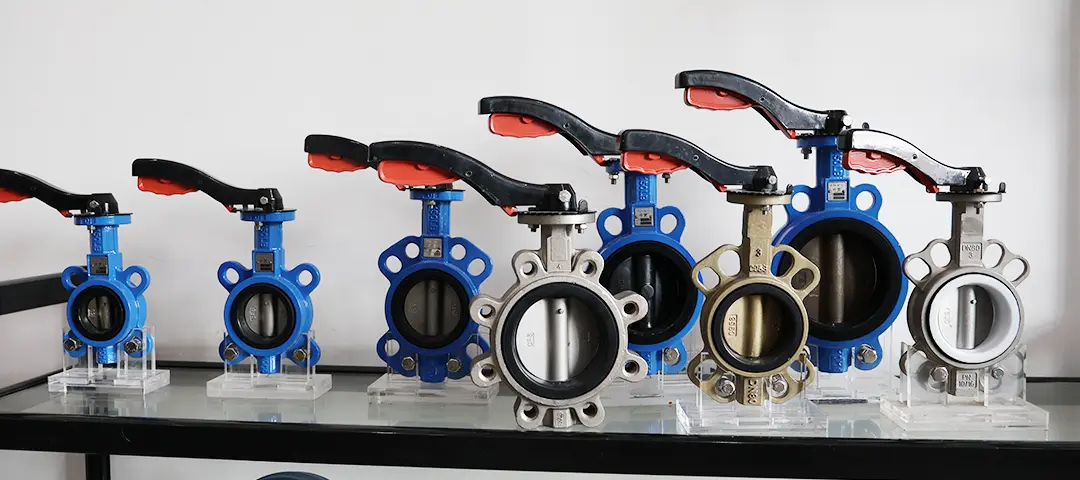

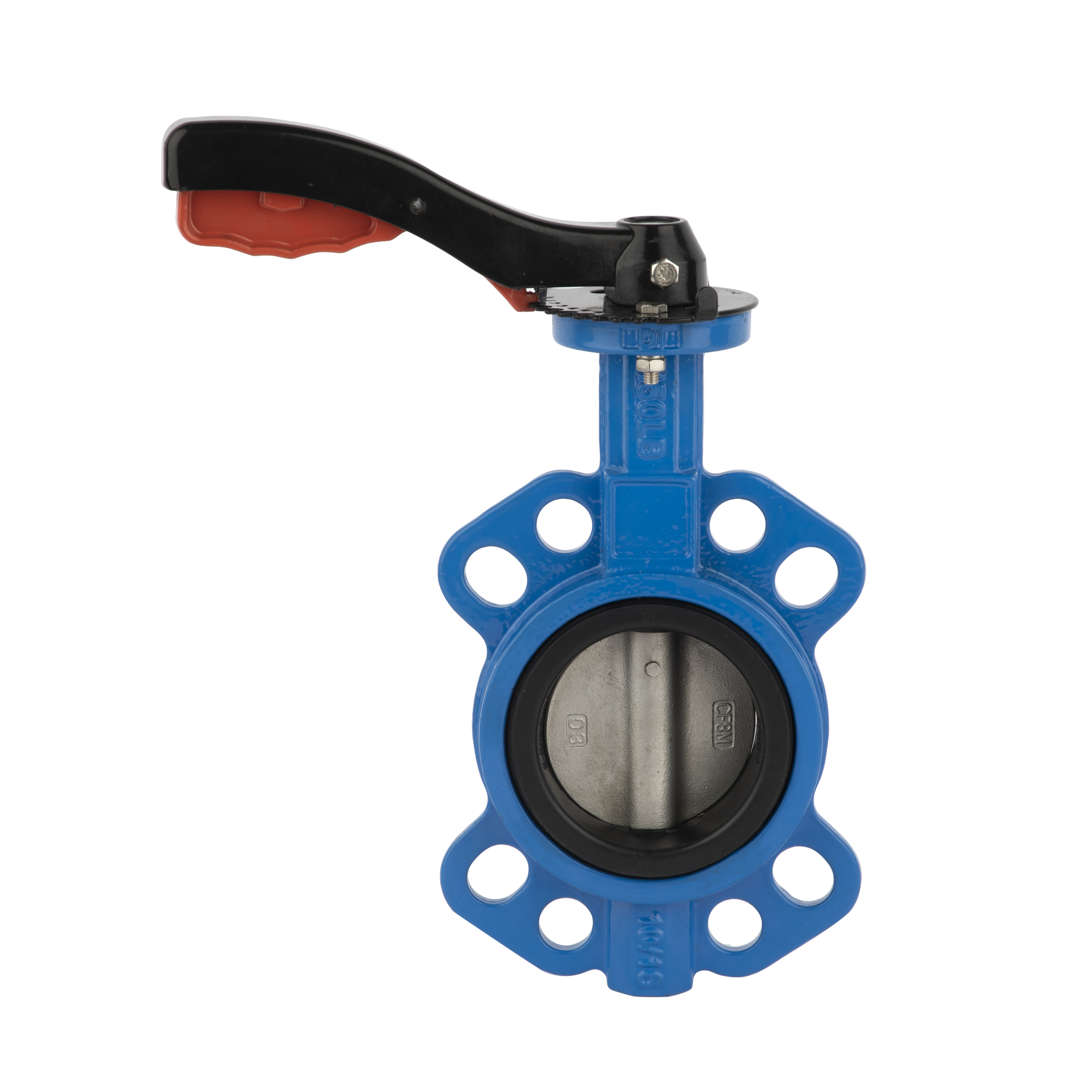

Zhongguan produceert vlinderkleppen die voornamelijk DN40 tot DN1600 bestrijken, inclusief wafer-, lip-, U-sectie- en flenstypes.

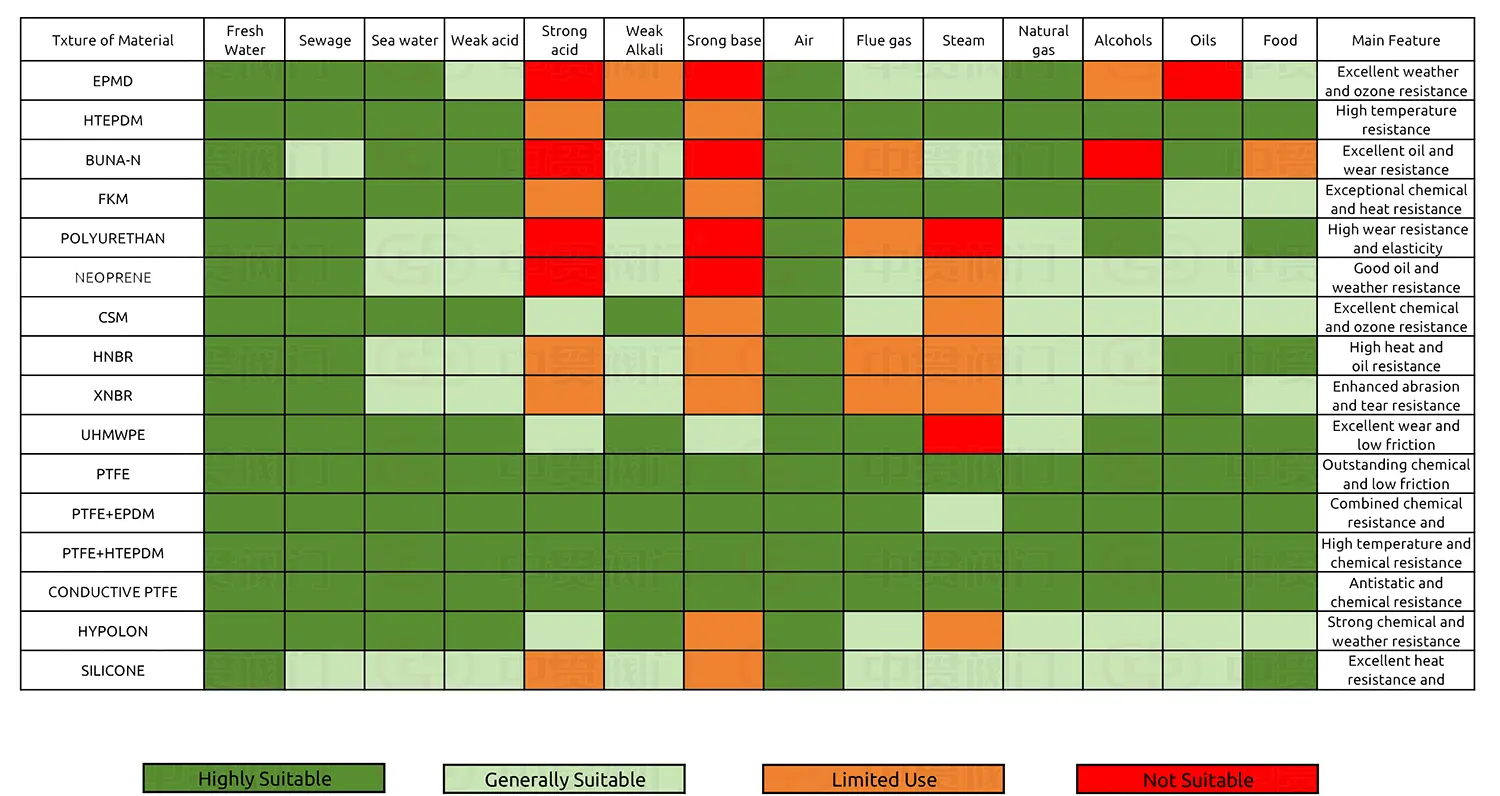

Verschillende rubber- en polymeermaterialen hebben verschillende weerstandseigenschappen tegen water, chemicaliën, olie, temperatuur en speciale media.
| Materiaal zitting | Geschikte media | Materiaalkenmerken |
| EPDM | Zoet water, rioolwater, zeewater, lucht, rookgas | Goede watercompatibiliteit, weerbestendigheid en ozonbestendigheid; niet geschikt voor minerale olie |
| HTEPDM | Water met hogere temperatuur, zeewater, stoomomstandigheden | Verbeterde temperatuurprestaties vergeleken met standaard EPDM |
| NBR (BUNA-N) | Minerale olie en oliehoudende media | Goede oliebestendigheid en slijtvastheid |
| HNBR / XNBR | Industriële olie- en slijtagegerelateerde toepassingen | Verbeterde weerstand vergeleken met conventionele NBR |
| FKM | Chemische media en omstandigheden bij hogere temperaturen | Sterke chemische en temperatuurbestendigheid |
| PTFE | Sterk zuur, sterke alkali, corrosieve chemische media | Uitstekende chemische stabiliteit en lage wrijving |
| PTFE + EPDM | Combinatietoepassingen van water en chemicaliën | Combineert chemische bestendigheid van PTFE met rubberelasticiteit |
| PTFE + HTEPDM | Chemische toepassingen bij hogere temperaturen | Geschikt voor complexe chemische omgevingen |
| Geleidende PTFE | Antistatische chemische pijpleidingen | Behoudt de PTFE-weerstand met geleidende eigenschappen |
| Siliconen | Voedsel- en schone toepassingen bij hoge temperaturen | Hittebestendigheid en compatibiliteit met schone media |
Voor watervoorziening, rioolwaterzuivering en zeewatersystemen wordt doorgaans gekozen voor EPDM en HTEPDM omdat deze materialen goed presteren in omgevingen op waterbasis. Ze zijn echter niet geschikt voor contact met minerale olie.
Voor oliegerelateerde pijpleidingen zijn NBR-, HNBR-, XNBR- of FKM-materialen geschikter omdat ze een betere weerstand bieden tegen olie-zwelling en verslechtering van de afdichting.

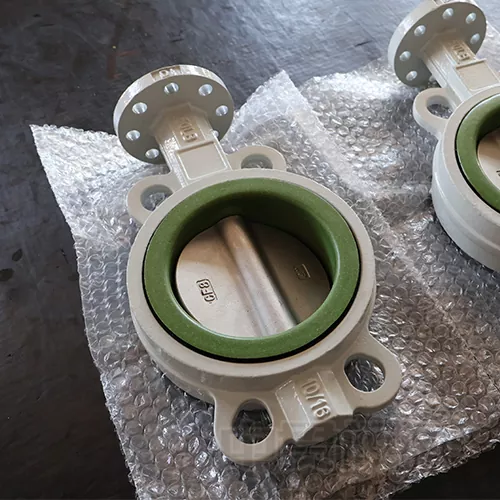

Voor chemische pijpleidingen die agressieve media bevatten, bieden PTFE en PTFE-composietmaterialen een bredere chemische compatibiliteit. Geleidend PTFE kan ook worden overwogen als er antistatische vereisten bestaan.
Voor voedselverwerking of schone toepassingen bij hoge temperaturen kunnen siliconen en andere geschikte voedselcompatibele afdichtingsmaterialen worden geselecteerd op basis van de bedrijfsomstandigheden.
Afhankelijk van de bedrijfsomstandigheden worden verschillende vlinderklepontwerpen geselecteerd. De concentrische structuur wordt vaak toegepast in water-, nuts- en algemene industriële pijpleidingen, terwijl excentrische structuren vaak worden overwogen voor toepassingen bij hogere temperaturen, hogere druk of metaalafdichtingen.
| Vergelijkingsitem | Concentrische vlinderklep | Dubbele excentrische vlinderklep | Drievoudige excentrische vlinderklep |
| Afdichtend ontwerp | Elastische zittingafdichting met gecentreerde schijfstructuur | Offset schijf- en asontwerp | Multi-offset structuur met metalen afdichting |
| Installatievereiste | Bidirectioneel afdichtingsvermogen | Veel ontwerpen vereisen aandacht voor de stroomrichting | Vereist meestal de juiste installatierichting |
| Stoelopties | EPDM, NBR, FKM, PTFE-serie, siliconen en andere materialen | Zachte of metalen zitting, afhankelijk van het ontwerp | Voornamelijk metalen zitoplossingen |
| Structureel gewicht | Lichtgewicht structuur | Middelmatig gewicht | Hoger gewicht door complexe structuur |
| Onderhoud | Eenvoudige stoelvervangingsstructuur | Complexer afdichtingssysteem | Hogere onderhoudscomplexiteit |
| Typische toepassingen | Water, rioolwater, zeewater, HVAC, zwakke chemische media | Industriële toepassingen op middelhoge temperatuur | Toepassingen bij hoge temperaturen en hoge druk |
Zhejiang Zhongguan Valve Manufacture Co., Ltd. is gevestigd in Oubei, Yongjia, Wenzhou, Zhejiang, een gebied dat bekend staat om de productie van pompen en kleppen. Het bedrijf heeft meer dan 20 jaar ervaring in de klepindustrie en exploiteert productiemiddelen in zowel Tianjin als Wenzhou.

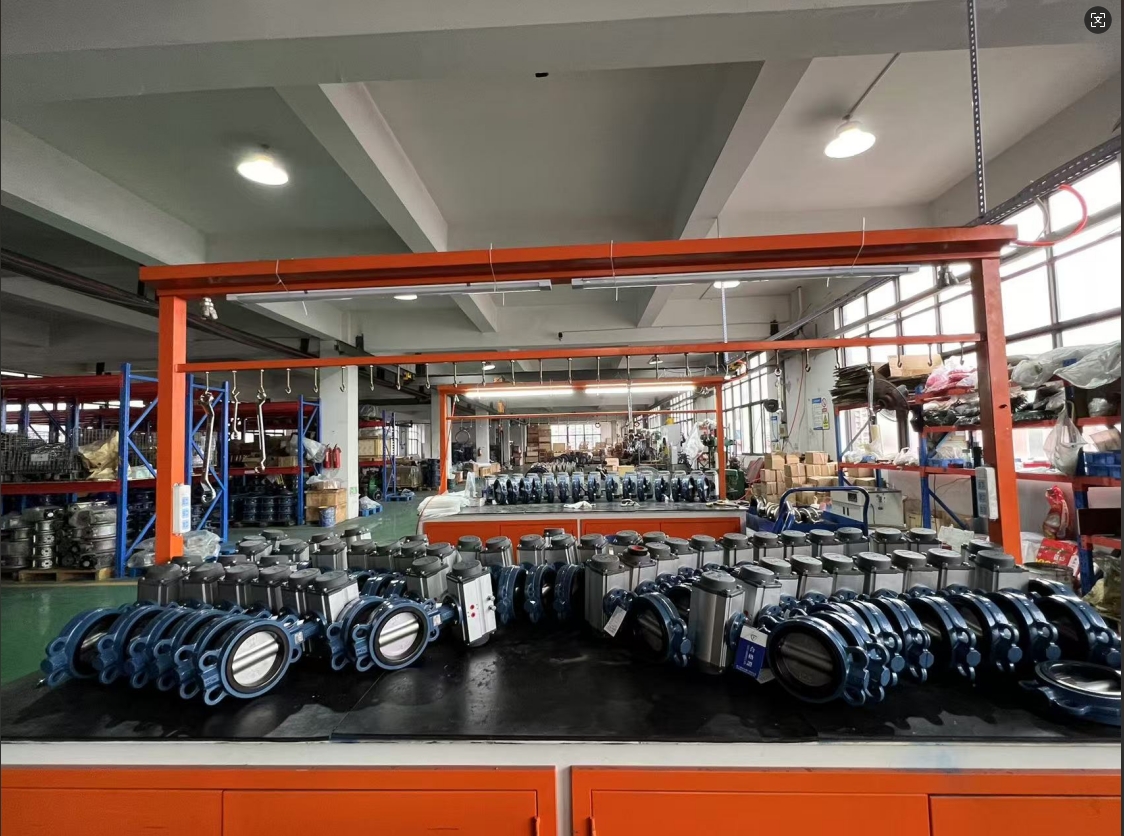

Het productiesysteem omvat de productie van vlinderkleppen, assemblage, druktesten, installatie van klepzittingen, installatie van asbussen en productmarkering. Het belangrijkste productieprogramma voor vlinderkleppen omvat DN40 tot DN1600, met wafer-, lug-, U-profiel- en flensontwerpen.
Zhongguan heeft dit vereistISO-certificatenvoor geproduceerde kleppen en kan biedenWRAS-gecertificeerde klepzittingenwanneer nodig.
Vóór de installatie moeten de afdichtingsoppervlakken van de pijpleiding en de kleppen worden gereinigd om stof, zand en andere deeltjes te verwijderen die de afdichtingsprestaties kunnen beïnvloeden. De uitlijning van de flens moet zorgvuldig worden gecontroleerd, omdat ongelijkmatige installatiespanningen de werking van de klep kunnen beïnvloeden.
Tijdens de installatie moet de aansluiting van de actuator worden bevestigd om een soepele openings- en sluitbeweging te garanderen. Het koppel van de actuator moet overeenkomen met de vereisten voor de werking van de klep om overmatige kracht of onvoldoende werking te voorkomen.
Tijdens transport moet hijsapparatuur rond het kleplichaam worden bevestigd in plaats van de actuator of klepsteel om de transmissiecomponenten te beschermen.
Regelmatige inspecties omvatten het controleren van de werking van de klep, de toestand van de actuator en de smeringsvereisten afhankelijk van de installatieomgeving. Extra bescherming kan nodig zijn voor actuatoren die buiten of onder zware omstandigheden zijn geïnstalleerd.
De toepasselijke media zijn afhankelijk van het geselecteerde zitmateriaal. EPDM wordt vaak gebruikt voor water- en rioleringssystemen, op NBR gebaseerde materialen zijn geschikt voor oliegerelateerde media en PTFE-materialen worden gebruikt voor sterkere chemische omgevingen.
Bij de selectie moet rekening worden gehouden met het mediumtype, de temperatuur, de chemische concentratie en de bedrijfsfrequentie. Zhongguan selecteert geschikte afdichtingsmaterialen op basis van de werkelijke pijplijnomstandigheden.
Ja. Met geschikte corrosiebestendige materialen, inclusief de juiste stoelkeuze en interne componentmaterialen, kan het worden toegepast in zeewatergerelateerde pijpleidingen.
Zhongguan-vlinderkleppen dekken voornamelijk PN10-PN16-drukwaarden, die vaak worden gebruikt in water-, nuts- en industriële pijpleidingsystemen.
Zhongguan concentrische vlinderklepcombineert een compacte structuur met meerdere opties voor afdichtingsmateriaal, waardoor de klepconfiguratie kan worden aangepast aan verschillende pijpleidingmedia en bedrijfsomstandigheden. Door jarenlange ervaring in de productie van kleppen, materiaalselectiecontrole en productie-inspectieprocessen biedt Zhongguan klepconfiguraties voor waterbehandeling, maritieme systemen, HVAC-circulatie en industriële pijpleidingtoepassingen.
