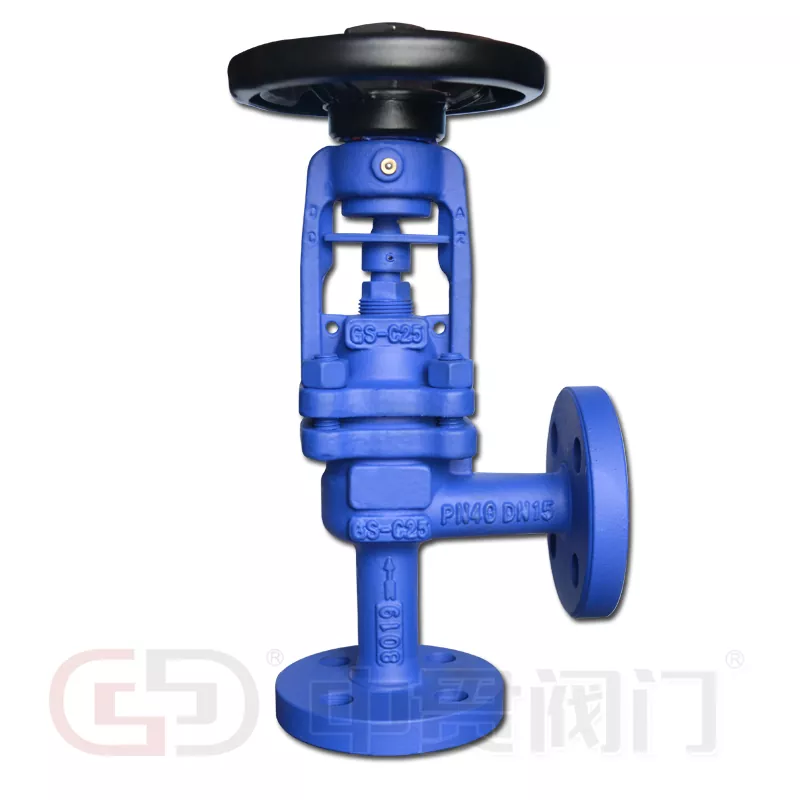

DIN standaard hoektype balg afgedichte bolklep

De DIN-standaard hoektype balgafgedichte bolklep vertegenwoordigt een kritische evolutie in de vloeistofregeltechnologie. In tegenstelling tot traditionele kleppen met een recht patroon, lost dit ontwerp met een hoeklichaam op inherente wijze de ruimtebeperkingen en drainageproblemen op die vaak voorkomen in complexe leidingnetwerken. Door de stroom in een hoek van 90 graden te richten, is er geen extra elleboogfitting nodig, waardoor de drukval en de installatiekosten worden verminderd.

Productbeschrijving en technische specificaties

Deze DIN-standaard hoektype balgafgedichte bolklep combineert een ruimtebesparend hoekpatroon met een meerlaagse metalen balgafdichting. Het heeft de voorkeur voor kritische isolatietaken in thermische olie-, oververhitte stoom- en gevaarlijke gassystemen.

• Materialen van constructie

Carrosserie/motorkap: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Balgen: SS304, SS316, SS316L, SS310S, Hastelloy C

Zitting en schijf: roestvrij staal met stelliethardlaag (optioneel)

• Grootte en drukbereik

Maatbereik: DN15 – DN400

Drukklasse: PN16 – PN40

Temperatuurbereik: ≤600 °C

• Typische toepassingen en media

Systemen: Hete oliesystemen, stoomsystemen, warm- en koudwatersystemen, ammoniakinstallaties.

Media: Stoom, procesgassen, heet water, thermische olie, ammoniak, warmteoverdrachtsvloeistoffen.

Kernvoordelen

Metalen balgafdichtingselement

Het hart van deze klep is een hydraulisch gevormde, meerlaagse metalen balg. Hierdoor wordt de dynamische afdichting bij de stuurpen geëlimineerd, waardoor externe lekkage volledig wordt voorkomen. In tegenstelling tot conventionele kleppen met alleen een pakking, garandeert het balgontwerp geen diffuse emissies – van cruciaal belang voor milieugevoelige installaties met een hoog aansprakelijkheidsrisico.

Geoptimaliseerde schijfgeometrie

Het conische, gestroomlijnde schijfprofiel zorgt voor een lineaire stromingskarakteristiek en een strakke afsluiting (tot lekkageklasse VI). Dit ontwerp vermindert erosie en trillingen, waardoor de levensduur aanzienlijk wordt verlengd in vergelijking met standaard klepafsluiters.

Redundant afdichtingssysteem (balg + pakking)

We integreren een architectuur met dubbele afdichting. De primaire afdichting is de metalen balg. Mocht de balg ooit kapot gaan (uiterst zelden), dan zorgt een secundaire PTFE- of grafietpakking voor een onmiddellijke back-upafdichting, waardoor een ononderbroken fabrieksveiligheid wordt gegarandeerd.

Vetnippel voor smering

Een geïntegreerde smeernippel maakt directe smering tijdens gebruik van de stuurpen, de stuurpenmoer en de mof mogelijk. Dit vermindert het bedrijfskoppel en voorkomt vreten bij toepassingen met hoge cycli.

Ergonomisch handwiel

Het handwiel is ontworpen met antislipranden en een optimale diameter, vermindert vermoeidheid van de machinist en zorgt voor een soepele, nauwkeurige modulatie. De robuuste constructie is bestand tegen impactschade in ruige fabrieksomgevingen.

Vraag en antwoord – Praktische inkoopinformatie

Vraag: Heeft u MOQ?

A: Nee, we hanteren geen minimale bestelhoeveelheid. Zelfs als u slechts één stuk nodig heeft, zullen wij het produceren en leveren. Als flexibele fabriek hebben we voorheen één enkele veiligheidsklep geleverd ter ondersteuning van het dringende onderhoud van een klant.

Vraag: Kunt u andere normen verstrekken?

EEN: Ja. Hoewel onze kernexpertise de DIN-standaard hoektype balgafgedichte bolklep is, kunnen we op verzoek ook volgens andere normen (ANSI, BS, JIS) produceren. Geef eenvoudig de vereiste norm en drukklasse door aan ons leveranciersteam.

Vraag: Kan ik een tekening krijgen van de onderzoekskleppen?

A: Ja, maar houd er rekening mee dat de voorbereiding van de tekening enige tijd vergt. Zorg voor voldoende doorlooptijd in uw projectplanning. Voor speciale, niet-gewone of brede kleppen (bijvoorbeeld DN400 of speciale legeringen) kunnen we niet altijd tekeningen leveren, omdat geen enkele fabriek elk kleptype produceert. Voor alle standaard DIN-configuraties zijn echter volledige maat- en P&ID-tekeningen beschikbaar.

Vraag: Hoe lang duurt het voor een offerte?

A: Meestal binnen 24 uur voor standaardvragen. Voor speciale kleppen (bijvoorbeeld hooggelegeerde of niet-standaard drukklassen) kunt u maximaal 48 uur rekenen. Wij geven prioriteit aan een snelle reactie als professionele Chinese fabrikant.

Vraag: Hoe zit het met inpakken?

A: Standaard exportverpakkingen maken gebruik van verzegelde houten kisten voor bescherming tegen corrosie. Voor grote maten (meestal boven DN200) worden de kleppen op pallets vastgezet met rekfolie en vochtbarrière. Alle verpakkingen voldoen aan de internationale verzendnormen.
