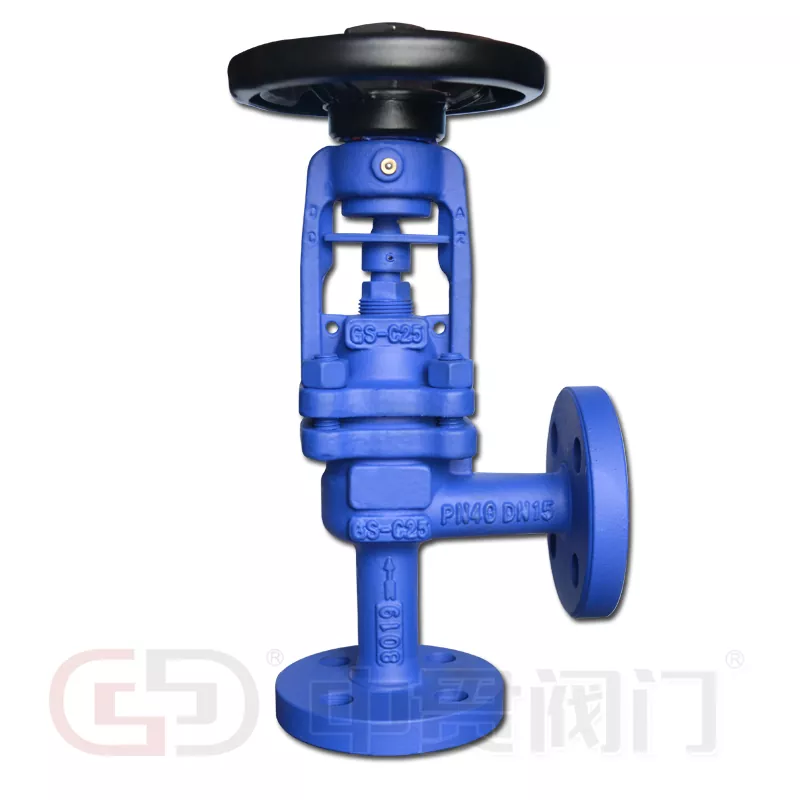

DIN-standaard balg afgedichte hoekbolklep

Zhongguan levert deDIN-standaard balg afgedichte hoekbolklepvoor de aanschaf van industriële pijpleidingen, waarbij een lichaamsstructuur met een hoek van 90° wordt gecombineerd met een metalen balgafdichting voor stoom-, thermische olie-, heetwater-, procesgassen en ammoniaksystemen. De klep is verkrijgbaar in behuizingsmaterialen zoals gietijzer, nodulair gietijzer, gietstaal en roestvrij staal, met balgopties in SS304, SS316, SS316L, SS310S en Hastelloy C. Het gespecificeerde maatbereik is DN15–DN400, met drukwaarden van PN16–PN40 en een vermelde maximale temperatuur van 600°C.

Hoekpatroonontwerp voor industriële leidingen

Het lichaam met een hoekpatroon leidt de stroom om over 90°, waardoor een richtingsverandering in de klepstructuur wordt geïntegreerd. Deze opstelling kan een aparte elleboog in compatibele leidinglay-outs elimineren, het aantal verbindingen verminderen en de installatie in kleine ruimtes vereenvoudigen.

• Compact leidingtraject:Integreert veranderingen in de stroomrichting op de kleplocatie.
• Stroomregeling:De klepschijf en zitting regelen de doorgang van procesmedia.
• Uitschakelprestaties:De zitstructuur ondersteunt isolatie in industriële vloeistofsystemen.
• Onderhoudstoegang:De motorkap en stuurpenconstructie bieden toegang tot interne bedieningscomponenten.

Metalen balgafdichtingsstructuur

De metalen balg omringt de bewegende steel en zet uit of trekt samen tijdens de werking van de klep. Het creëert een barrière tussen het procesmedium en de externe omgeving, waardoor de afhankelijkheid van conventionele pakkingen als primaire spindelafdichting wordt verminderd.

Dubbele afdichting met balg en pakking

De afdichtingsconstructie combineert een metalen balg met secundaire PTFE- of grafietpakking.

• Primaire afdichting:De balg beperkt lekkage van procesmedium langs de klepsteel.
• Secundaire afdichting:De pakking vormt een extra barrière als de balg zijn integriteit verliest.
• Operationele stabiliteit:Geschikte balgmaterialen en goede mechanische ontwerpondersteuning in systemen die zijn blootgesteld aan hoge temperaturen en herhaalde klepbediening.

Deze configuratie is met name relevant voor stoom-, thermische olie- en procesgastoepassingen waarbij externe lekkagecontrole belangrijk is.

Materialen en technische specificaties

Materiaalkeuze voor verschillende bedrijfsomstandigheden

• GG25 en GGG40:Gietijzeren en nodulair gietijzeren opties voor industriële water- en nutssystemen binnen hun toepasselijke bedrijfsspecificaties.
• 1,0619+N (GS-C25):Gietstaal voor industriële drukhoudende toepassingen.
• 1.4308 (CF8) en 1.4408 (CF8M):Roestvrijstalen opties voor diensten die corrosiebestendigheid vereisen.
• SS316L en SS310S balgen:Alternatieve roestvrij staalsoorten voor verschillende chemische en thermische omgevingen.
• Hastelloy C-balg:Een legeringsoptie voor veeleisende toepassingen met corrosieve media.
• Stelliet hardoplaag:Optionele oppervlaktebehandeling van zitting en schijf voor toepassingen die een betere slijtvastheid vereisen.

Media en industriële toepassingen

De DIN-standaard balgafgedichte hoekbolklep is geschikt voor industriële systemen die richtingsveranderingen, gecontroleerde vloeistofdoorgang en verminderde steellekkage vereisen.

• Stoomsystemen:Industriële stoomdistributie en thermische verwerking – zie ook deDIN-standaard balg afgedichte bolklep.
• Thermische oliecircuits:Warmteoverdrachtsystemen die werken bij verhoogde temperaturen - deDIN standaard bolklepis een verwante optie met een recht patroon.
• Watercirculatie:Warm- en koudwaterleidingen in industriële installaties.
• Procesgasleidingen:Gasbehandelingssystemen waarbij steelafdichting een belangrijke ontwerpoverweging is.
• Ammoniakplanten:Processystemen die een geschikte materiaalcompatibiliteit vereisen.
• Verwarmingsinstallaties:Industriële warmteoverdrachtsnetwerken die gebruik maken van stoom of thermische vloeistoffen.

De hoeklichaamconfiguratie combineert veranderingen in de stroomrichting en klepbediening in één samenstel, waardoor deze bruikbaar is in compacte leidinglay-outs. Voor gerelateerde pijpleidingcomponenten verwijzen wij u naar deDIN-standaard terugslagklep, deDIN standaard schuifafsluiter, en deDIN standaard Y-type zeef.

Belangrijkste specificaties voor klepselectie

De DIN-standaard balgafgedichte hoekbolafsluiter kan worden geëvalueerd aan de hand van de volgende bedrijfs- en installatieparameters:

1. Medium:Stoom, thermische olie, water, ammoniak of procesgas.
2. Bedrijfsomstandigheden:Ontwerpdruk, normale temperatuur en maximale bedrijfstemperatuur.
3. Afmetingen pijpleiding:DN-maat, aansluittype en installatieruimte.
4. Materiaalvereisten:Carrosserie, motorkap, balg, stoel, schijf en verpakkingsmateriaal.
5. Ventielfunctie:Stromingsregeling, isolatie of een combinatie van beide.
6. Toepasselijke norm:Vereiste DIN-norm, aansluitafmetingen en keuringseisen.

Zhongguan-productie en technische ondersteuning

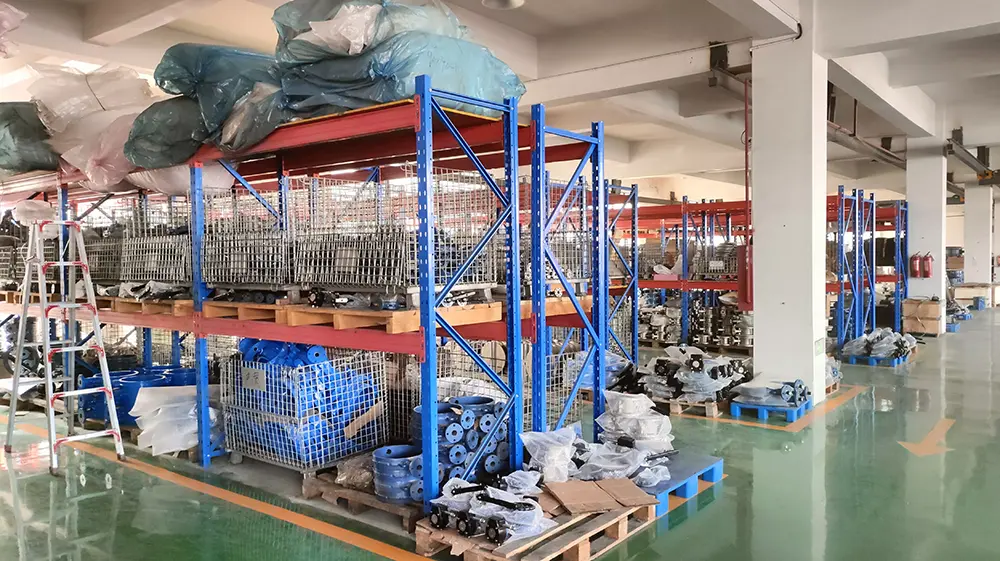

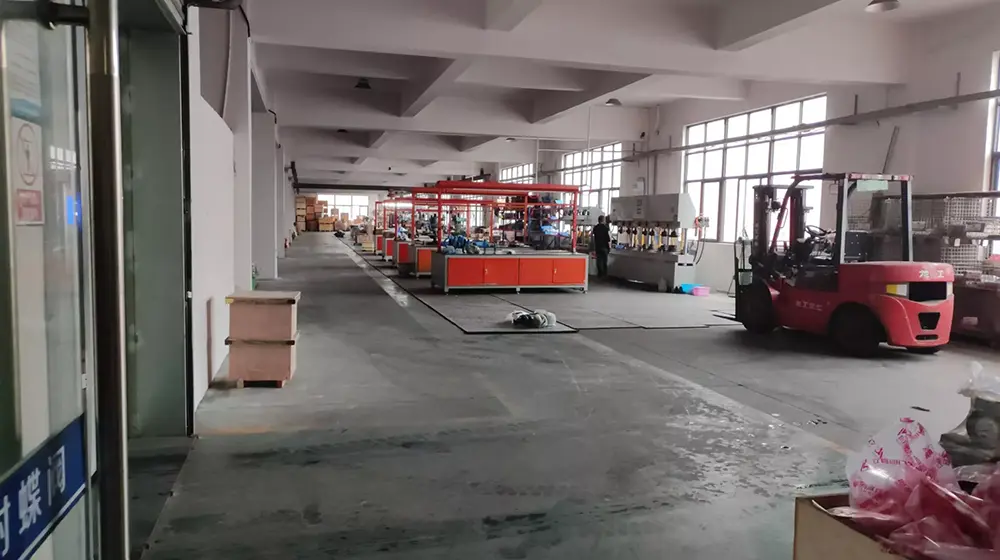

Zhejiang Zhongguan Valve Manufacture Co., Ltd.richt zich al meer dan 19 jaar op de productie en levering van kleppen, met productievestigingen in Tianjin en Wenzhou. De basis in Tianjin werd opgericht in 2016, gevolgd door de oprichting van het bedrijf Zhejiang in Oubei, Yongjia, Wenzhou, in 2019.

Het assortiment omvatvlinderkleppen, kogelkranen, schuifafsluiters, terugslagkleppen, voetkleppen, zeven en regelkleppen. De productieapparatuur omvat machines voor het testen van de klepdruk, apparatuur voor het installeren van klepzittingen, installatieapparatuur voor asbussen en apparatuur voor het markeren van kleppen.

Technische ondersteuning omvat de selectie van kleppen op basis van de bedrijfstemperatuur en het mediumtype. Productie-inspecties omvatten druktesten, en het bedrijf biedt een jaar garantie met gratis vervanging voor bevestigde kwaliteitsgerelateerde problemen onder de servicevoorwaarden. Je kunt ook onze review doencertificatenEncoöperatieve gevallen.

Voor industriële stoom-, thermische olie-, water- en gassystemen is deDIN standaard hoektype balg afgedichte bolklepcombineert een behuizing met hoekpatroon, metalen balgafdichting en meerdere materiaalopties voor industriële pijpleidingtoepassingen. Ontdek het volledigeDIN-standaard industriële klepassortiment voor gerelateerde pijpleidingcomponenten.

Veelgestelde vragen

Kan de klep in elke richting worden geïnstalleerd?

De installatie moet de stroomrichting volgen die op het klephuis is aangegeven. Het hoeklichaam heeft gedefinieerde inlaat- en uitlaatpoorten, dus de leidingindeling moet overeenkomen met het beoogde stroompad.

Wat zijn de eerste tekenen van slijtage of falen van de balg?

Externe lekkage rond het spindelgebied, onstabiele stroomafwaartse druk of een merkbare verandering in het bedieningskoppel kunnen wijzen op slijtage van de balg. De secundaire pakking kan een tijdelijke afdichting bieden, maar de balg moet worden geïnspecteerd en vervangen als schade wordt bevestigd.

Kan de klep worden uitgerust met een actuator?

De klep kan worden geleverd met een montage-interface voor compatibele handmatige, pneumatische of elektrische actuatoren. De selectie van de actuator hangt af van de koppelvereisten, slag en de bedrijfsomstandigheden van de specifieke klepgrootte.

Wat moet worden gecontroleerd tijdens de flensinstallatie?

Controleer de uitlijning van de flens, het pakkingtype en de aanhaalvolgorde van de bouten. Een ongelijkmatige boutbelasting kan het lichaam vervormen of lekkage veroorzaken, vooral bij grotere DN-maten en hogere drukwaarden.

Zijn vervangende balgen en stoelonderdelen afzonderlijk verkrijgbaar?

Voor compatibele klepmodellen kunnen vervangende balg-, zitting-, schijf- en pakkingonderdelen worden geleverd. Het juiste onderdeel hangt af van de klepgrootte, drukwaarde, lichaamsmateriaal en balgmateriaal dat oorspronkelijk is gespecificeerd.Neem contact met ons opmet de originele specificatie voor een vervangingsofferte.
