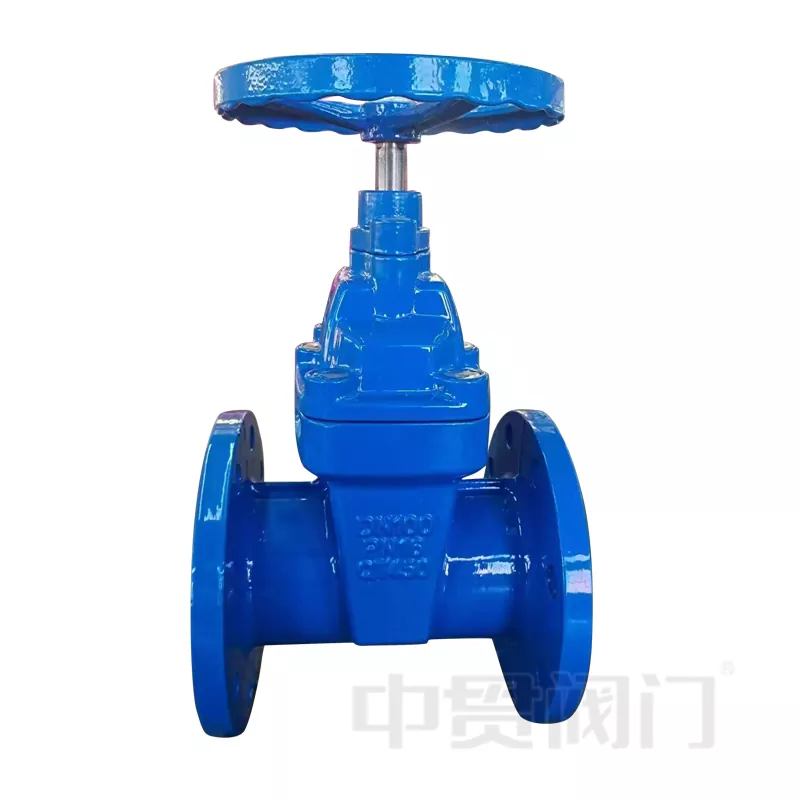

Als Chinese leverancier is de JIS 5k of 10k Brass Seal Gate Valve van Zhongguan Valve een schuifafsluiterproduct dat strikt volgens Japanse industriële normen wordt vervaardigd en dat veel wordt gebruikt op de Zuidoost-Aziatische markt. Dit product voldoet aan JIS B2032 (Gate Valve Standard) en JIS B2071/JIS B2220 (Flange End Standards) en wordt voornamelijk gebruikt in leidingsystemen voor gangbare media zoals water, stoom en olie.
Normen en drukclassificatie
Deze JIS 5k of 10k messing afdichtingsschuifafsluiter is geproduceerd om te voldoen aan de gebruikelijke JIS-pijplijnvereisten en is eenvoudig te combineren met bestaande Japanse standaardsystemen.
Ontwerpnorm:
JIS B2032 (poortklep)
Flensnorm:
JIS-B2220
Drukklasse:
JIS 5K – geschikt voor lagedruksystemen
JIS 10K – ongeveer PN16 (1,6 MPa)
Nominaal maatbereik:
DN15 – DN600
1/2" – 24"
(Het werkelijke maatbereik is afhankelijk van de productiecapaciteit)
Technische parameters – JIS 5K / 10K messing afdichting schuifafsluiter
| Item | Specificatie |
|---|---|
| Productnaam | JIS 5K / 10K messing afdichting schuifafsluiter |
| Ventieltype | Poortklep |
| Ontwerpstandaard | JISB2032 |
| Flens standaard | JIS-B2220 |
| Drukclassificatie | JIS 5K / JIS 10K (≈ PN16) |
| Nominale maat | DN15 – DN600 (1/2" – 24") |
| Lichaamsmateriaal | Messing / Brons |
| Materiaal motorkap | Messing / Brons |
| Poortmateriaal | Koperlegering |
| Afdichtingstype | Messing metalen afdichting / optionele zachte PTFE-afdichting |
| Stammateriaal | Roestvrij staal |
| Beëindig de verbinding | Geflensd |
| Operatie | Handwiel / Versnellingsbak / Elektrisch |
| Toepasselijke media | Water, stoom, olie |
| Werktemperatuur | Tot 200℃ (afhankelijk van materiaal) |
| Oorsprong | China |
| Leverancier | China schuifafsluiterfabrikant en leverancier |
De JIS 5k of 10k messing afdichtingsschuifafsluiter heeft een klassieke en betrouwbare structuur, gericht op duurzaamheid en afdichtingsstabiliteit.
Materiaal: messing of brons (gegoten koper)
Goede corrosiebestendigheid
Geschikt voor niet-corrosieve media zoals water en stoom
Op grote schaal gebruikt in bouw- en industriële systemen
Metalen afdichtingsoppervlak van koperlegering
Optioneel vernikkeld of verchroomd oppervlak om de slijtvastheid te verbeteren
Zachte afdichtingsoptie beschikbaar (PTFE) voor speciale werkomstandigheden
Flensaansluiting, volledig compatibel met JIS-standaardpijpleidingen
Standaardbediening: Handwiel
Optioneel: versnellingsbak (voor grote maten), elektrische actuator (automatiseringsvraag)
Ontwerp van messing metalen afdichting
Betere weerstand tegen hoge temperaturen vergeleken met rubberen afdichtingen
Stabiele afdichtingsprestaties tijdens langdurig gebruik
Lage stroomweerstandans
Ontwerp met volledige boring
Verminderd drukverlies, geschikt voor pijpleidingen met hoog debiet
Llange levensduur
Messingmateriaal is bestand tegen kalkaanslag en oxidatie
Lage onderhoudsfrequentie
Breed toepassingsbereik
Watersystemen
Stoompijpleidingen
Olie en algemene industriële media
(Voor corrosieve media wordt een speciale materiaalbehandeling aanbevolen)
Werkingsprincipe
De klep werkt door het handwiel te draaien om de spindel en de poortplaat omhoog of omlaag te drijven:
Wanneer deze volledig geopend is, is de stroomdoorgang recht en onbelemmerd
In gesloten toestand passen de afdichtingsoppervlakken van de koperlegering strak om lekkage te voorkomen
De eenvoudige structuur zorgt voor een stabiele werking en eenvoudig onderhoud
Dit ontwerp maakt de klep geschikt voor veelvuldig openen en sluiten in industriële en bouwsystemen.
Chemische industrie
Farmaceutische planten Voedselverwerkende fabrieken
Systemen bouwen
HVAC-systemen
Wateraanvoer en -afvoer
Energie- en verwarmingssystemen
Stoompijpleidingen in de ketelruimte
Warmtewisselaars
