Terwijl zowel zwevend als tunnionkogelkleppenServeer hetzelfde basisdoel - schutterbestrijding - ze verschillen aanzienlijk in structuur, afdichtingsmechanisme en toepassingsbereik.
Het begrijpen van deze verschillen is essentieel voor het kiezen van derechterklepvoor uw systeem.
Structureel verschil

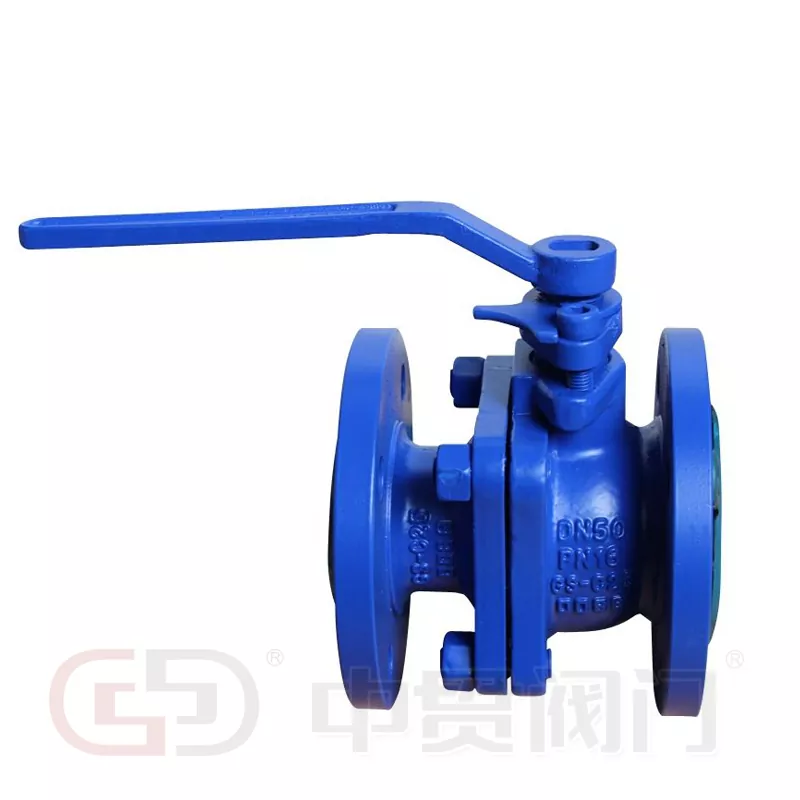

Zwevende kogelventiel:
De bal wordt alleen op zijn plaats gehouden door de klepstoelen
Het "zweeft" iets stroomafwaarts wanneer het onder druk staat
Verbonden met een enkele stengel bovenop
Typisch eenvoudiger en compacter
TRUNNION gemonteerde kogelventiel:
De bal wordt op zijn plaats gehouden door twee schachten (boven en onder)
Het beweegt niet-in plaats daarvan zijn de stoelen veerbelast of druk aangedreven in de richting van de bal
Biedt meer rigide controle en stabiel positioningsairmechanisme
Zwevende bal:
Vertrouwt op balverplaatsing naar de stoel
Kan last hebben van overdrukvervorming
Afdichtingsdichtheid hangt af van de lijndruk
TRUNNION BALL:
Ball is opgelost
Zitplaatsen bewegen naar de bal met druk of veren
Biedt stabielere afdichting onder hoge druk
Werkkoppel
Drijvende kogelventiel vereisen een hoger koppel, vooral naarmate de druk toeneemt
Trunnion -kleppen hebben een lagere koppeleisen, waardoor ze ideaal zijn voor automatisering en systemen met grote diameter
Waar en wanneer te gebruiken drijvende kogelventiel
Drijvende kogelventiel zijn veelzijdig, betrouwbaar en kosteneffectief-maar zoals elk kleptype schitteren ze alleen in de juiste toepassingen. Inzicht in waar ze het beste werken (en waar ze dat niet doen) helpt bij het voorkomen van prestatieproblemen en dure vervangingen.
Aanbevolen toepassingen
Drijvende kogelvensters zijn ideaal voor:
Kleine tot middelgrote diameter pijpleidingen (typisch DN15 - DN150)
Lage tot middelgrote druksystemen (klasse 150–300)
Bidirectionele afwijzingsvereisten
Handmatige werking of zeldzame bediening
Typische vloeistoftypen omvatten:
Water
Gecomprimeerde lucht
Lichte oliën
Aardgas
Schoon procesvloeistoffen schoon
Industrieën waar drijvende kogelkleppen vaak worden gebruikt:
Waterbehandeling
HVAC
Voedsel en drank (niet-viscous media)
Algemene chemische proceslijnen
Gasverdelingspijpleidingen
Niet aanbevolen voor
Vermijd drijvende kogelkleppen in de volgende situaties:
Zeer hogedruksystemen
Overmatige druk kan de bal of stoel vervormen, wat leidt tot lekken
Pijpleidingen met grote diameter (> DN150)
Koppel dat nodig is om te werken wordt buitensporig
High-cycling-systemen (frequent open/close-bewerkingen)
Veroorzaakt versnelde slijtage van de stoel
Slurry of met deeltjes beladen vloeistoffen
Vaste materialen kunnen volledige afdichting voorkomen of het baloppervlak krabben
Throttling -toepassingen
Niet ontworpen voor gedeeltelijke opening - risico van stoelerosie
