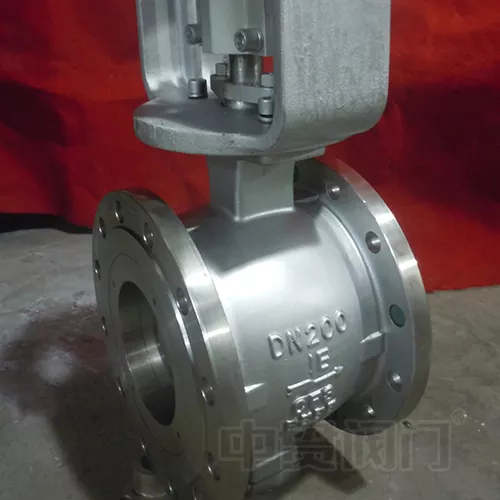

RVS V-poort kogelkraan

De Zhongguan roestvrijstalen V-poort kogelkraan is een hoogwaardige industriële klep, speciaal gebouwd voor nauwkeurige stroommodulatie en zware serviceomstandigheden. Hij is gemaakt van hoogwaardig roestvrij staal en bevat een geavanceerde V-kogelgeometrie en blinkt uit in het hanteren van corrosieve vloeistoffen, hogetemperatuur- en hogedruksystemen en complexe media die zwevende deeltjes of vezelachtige materialen bevatten.

Deze klep wordt op grote schaal ingezet in de sectoren petrochemische raffinage, energieopwekking, metallurgische verwerking, voedsel- en drankproductie, farmaceutische productie, pulp- en papierindustrie en milieubescherming. Het wordt algemeen erkend vanwege zijn superieure afdichtingsintegriteit, uitzonderlijke slijtvastheid en verlengde operationele levensduur, waardoor het een onmisbaar onderdeel is in moderne procescontrolesystemen.

Kernontwerpkenmerken en technische voordelen

1. Precisie V-poort kogelgeometrie voor nauwkeurige controle

De V-vormige contour die in het kogeloppervlak is verwerkt, maakt zeer nauwkeurige stromingseigenschappen mogelijk, met zowel lineaire als gelijke procentuele controlecurven. Met een turndown-verhouding van meer dan 100:1 is deze klep bij uitstek geschikt voor toepassingen die een strikte procesregeling vereisen, zoals regeling van de reactortoevoer en het balanceren van de stroomverhouding.

2. Zelfreinigende scheeractie voorkomt verstopping

Terwijl de V-poortkogel roteert, genereert de scherpe rand van de V-inkeping een krachtig afschuifeffect dat effectief door vezels, pulpvezels, slurries en vaste deeltjes snijdt die in de vloeistofstroom worden meegevoerd. Deze unieke zelfreinigende werking voorkomt ophoping van media en vastlopen van de kleppen, wat een duidelijk voordeel oplevert bij uitdagende toepassingen waarbij papier, slib, afvalwater en andere met vaste stoffen beladen vloeistoffen betrokken zijn.

3. Premium metallurgie en geavanceerde oppervlakteverharding

• Basismaterialen: Kleplichamen en kogels zijn verkrijgbaar in hoogwaardige roestvrijstalen opties, waaronder 304, 316 en CF8M (CF3M), en bieden uitstekende weerstand tegen een breed scala aan corrosieve media.

• Oppervlakteverbetering: Voor uiterst veeleisende omstandigheden kunnen afdichtingsoppervlakken worden versterkt met wolfraamcarbide of keramische coatings die worden aangebracht via thermische spuittechnologie met hoge snelheid zuurstofbrandstof (HVOF). Deze behandeling bereikt een oppervlaktehardheid tot HRC 65 of hoger, waardoor de weerstand tegen erosie, slijtage en vreten dramatisch wordt verbeterd en de levensduur met meerdere veelvouden wordt verlengd in vergelijking met niet-gecoate alternatieven.

4. Meerdere afdichtingsoplossingen voor extreme temperaturen en druk

Afhankelijk van uw specifieke servicevereisten bieden wij een reeks afdichtingsconfiguraties:

• Zachte afdichting (PTFE/PPL): Ideaal voor toepassingen bij omgevingstemperatuur, lage druk en schone media, waarbij lekkagepercentages worden bereikt die zo laag zijn als klasse VI (geen zichtbare lekkage).

• Metalen harde afdichting (metaal-op-metaal): Ontworpen voor toepassingen bij hoge temperaturen tot 450 °C (842 °F), hogedruksystemen en schurende media, met behoud van stabiele lekprestaties op niveaus van klasse IV tot VI.

• Flexibele grafietcomposietafdichting: Combineert uitstekende weerstand tegen hoge temperaturen met gunstige elasticiteit, waardoor deze bijzonder geschikt is voor stoom- en thermische oliesystemen.

5. Gestandaardiseerde bediening en slimme controle-integratie

• ISO 5211-conforme montageflens: Maakt directe installatie zonder gereedschap mogelijk van elektrische, pneumatische of wormwielaandrijvingen, ondersteunt analoge 4-20 mA-signalen en digitale buscommunicatieprotocollen (zoals Profibus, Modbus en Foundation Fieldbus) voor naadloze integratie in geautomatiseerde DCS- en PLC-besturingssystemen.

• Op veiligheid ontworpen stuurpen: Beschikt over een explosiebestendig stuurpenontwerp in combinatie met een geïntegreerd eindstopvergrendelingsmechanisme, waardoor een veilige en betrouwbare werking wordt gegarandeerd, zelfs onder omstandigheden met hoge druk.

6. Veelzijdige verbindingsmethoden en structurele configuraties

• Verbindingstypen: Verkrijgbaar met flens- (RF, FF), wafer/lug-type, schroefdraad (NPT, BSP), socket-weld en butt-weld-uiteinden, compatibel met de belangrijkste internationale leidingnormen, waaronder ANSI, DIN, JIS en GB.

• Structurele opties: Aangeboden in standaard V-poort-besturingsconfiguratie, evenals afdichtingsontwerpen met dubbele zitting voor bidirectionele afsluiting of hoogfrequente aan-uit-cyclustoepassingen.

Typische toepassingsindustrieën en scenario's

Snelle selectiegids – helpt u bij het kiezen van de juiste klep

Om een ​​nauwkeurige klepselectie mogelijk te maken, raden wij u aan de volgende bedrijfsparameters aan ons technische team door te geven:

• Mediakenmerken: naam, corrosiviteit, gehalte aan vaste stoffen (type en concentratie), viscositeit

• Bedrijfsomstandigheden: werkdrukbereik, temperatuurbereik, vereiste stroomcoëfficiënt (Cv/Kv)

• Regelvereisten: Gewenste stroomkarakteristiek (lineair/gelijk percentage), actuatortype (handmatig/elektrisch/pneumatisch), stuursignaalvoorkeur

• Verbindingsspecificaties: flensclassificatie, leidingschema, type eindverbinding

Ons ervaren technische personeel biedt gratis maatberekeningen en ontwerpdiensten voor aangepaste oplossingen om optimale klepprestaties voor uw specifieke toepassing te garanderen.

Kwaliteitsborging en productienormen

• Naleving: Gefabriceerd in overeenstemming met internationaal erkende normen, waaronder ISO 9001, API 6D, API 607 ​​(brandveilig) en GB/T 12237.

• Rigoureuze tests: Elke klep ondergaat 100% hydrostatische druktests, inspectie van zittinglekkage en materiaalspectrale analyse om een ​​foutloze levering te garanderen.

• Traceerbaarheid: Volledige traceerbaarheid van materialen en uitgebreide inspectiedocumentatie worden bijgehouden voor kwaliteitsregistraties.

Service na verkoop en garantieverplichting

1. Garantieperiode: 12 maanden vanaf de datum van inbedrijfstelling, met dekking voor fabricagefouten.

2. Levenslange technische ondersteuning: Gratis toegang tot ons technische team voor probleemoplossing, onderhoudsadvies en aanbevelingen voor reserveonderdelen gedurende de levensduur van de klep.

3. Noodhulp: Prioriteit 48 uur per dag ondersteuning op locatie of op afstand bij kritieke systeemstoringen.

Waarom kiezen voor Zhongguan?

• Meer dan 18 jaar gespecialiseerde ervaring in de productie van kleppen

• Geëxporteerd naar meer dan 30 landen op vijf continenten

• Volledige aanpassingsmogelijkheden – niet-standaard maten, speciale legeringen en aangepaste coatings beschikbaar op aanvraag

• Strenge procescontrole met volledig gedocumenteerde traceerbaarheid van de kwaliteit

• Concurrerende prijzen met rechtstreekse levering in de fabriek – geen tussentijdse toeslagen

Zhongguan Valve – Precisietechniek voor elke flow-uitdaging.

Voor gedetailleerde technische datasheets, CAD-tekeningen of gepersonaliseerde selectiehulp kunt u contact opnemen met ons verkoopteam. Wij kijken ernaar uit om met u een langdurige samenwerking op te bouwen.
