De verschillen tussen centrine vlinderkleppen enexcentrische vlinderkleppen
1. Basisstructuur en principe

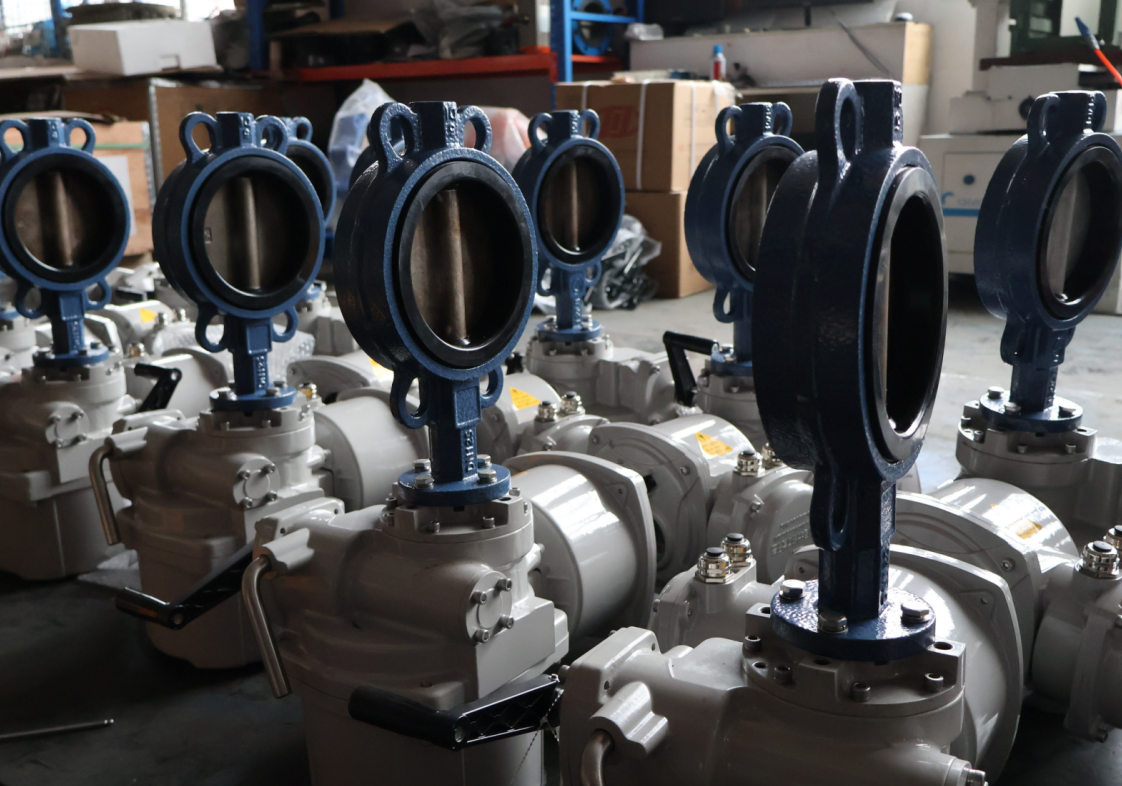

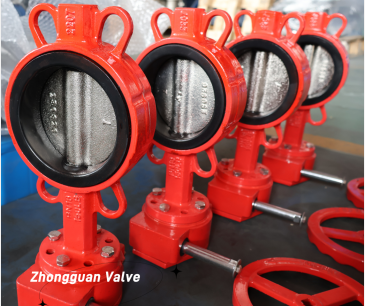

Demiddellijn vlinderklepis symmetrisch ontworpen, met de middelste as van de klepplaat die samenvalt met de as van de pijpleiding. Het bereikt afdichting door de compressie -vervorming van de elastische klepstoel (meestal rubber). De structuur is eenvoudig en de productiekosten zijn laag, maar de klepplaat zal altijd tegen de klepstoel wrijven tijdens het openings- en sluitingsproces, dat gevoelig is om te dragen. De excentrische vlinderklep verbetert dit defect door het ontwerp van axiale offset (enkele excentrieke, dubbel excentrische of drievoudige excentriek): enkele excentriek verplaatst de roterende as weg van de middellijn van het afdichtoppervlak; Dubbele excentriek voegt op deze basis axiale offset toe; Triple excentric neemt verder een afgeschuind oppervlakafdichtontwerp aan, waardoor de klepplaat op het moment van opening kan worden losgemaakt, wat de slijtage aanzienlijk vermindert.
2. Prestatievergelijking en toepassingsscenario's
De middellijn vlinderklep is geschikt voor schone media zoals water en lucht met een druk van ≤1,6 mpa en een temperatuur onder 120 ℃. Het wordt vaak gebruikt bij het bouwen van watervoorzienings- en afvoersystemen en HVAC -systemen. De rubberen klepstoel heeft een levensduur van ongeveer 2-3 jaar onder frequente openings- en sluitingsomstandigheden. In de excentrische vlinderklep kan het dubbele excentrieke type media omgaan met sporendeeltjes (zoals afvalwaterbehandeling), met een levensduur van maximaal 5-8 jaar; Het drie excentrieke type maakt gebruik van een metaalafdichtingspaar (zoals roestvrij staal + harde legering), met een drukbeoordeling van PN40 en een temperatuurlimiet van 650 ℃, en is met name geschikt voor werkomstandigheden met een hoge druk en hoge temperaturen in stroomstations en petrochemische industrieën, met een levenswerk tot 10 jaar.
3. Economische analyse van modelselectie
Als ik de DN300 -klep als voorbeeld neemt, is de prijs van de middellijn vlinderklep ongeveer 2.000 - 5.000 yuan, terwijl de prijs van de excentrische vlinderklep met drie verzonden vlinderklep zo hoog is als 20.000 - 50.000 yuan. Overweeg echter onderhoudskosten: de middellijnklep moet mogelijk jaarlijks worden vervangen in industriële omgevingen, terwijl de excentrieke klep met drie verzonden continu gedurende 5 jaar zonder onderhoud continu kan worden gebruikt. Voor industriële systemen met meer dan 10.000 openings- en sluitingsactiviteiten per jaar of sterke medium corrosiviteit, zijn de totale levenscycluskosten van de excentrische vlinderklep met drie verzonden daadwerkelijk lager. Het wordt aanbevolen dat gewone civiele systemen het middelpuntlijntype kiezen, terwijl industriële systemen met continue productie prioriteit moeten geven aan het ontwerp met drie verzonden. De producten van Zhongguan-klep hebben de levensduur van de centrale vlinderklep verlengd tot 5 jaar tot 5 jaar door geoptimaliseerd ontwerp en precieze verwerking, en de driezijdige vlinderklep kan 15 jaar bereiken, waardoor de algehele gebruikskosten voor gebruikers aanzienlijk worden verlaagd.
