Wat is een Lug-type verbinding?

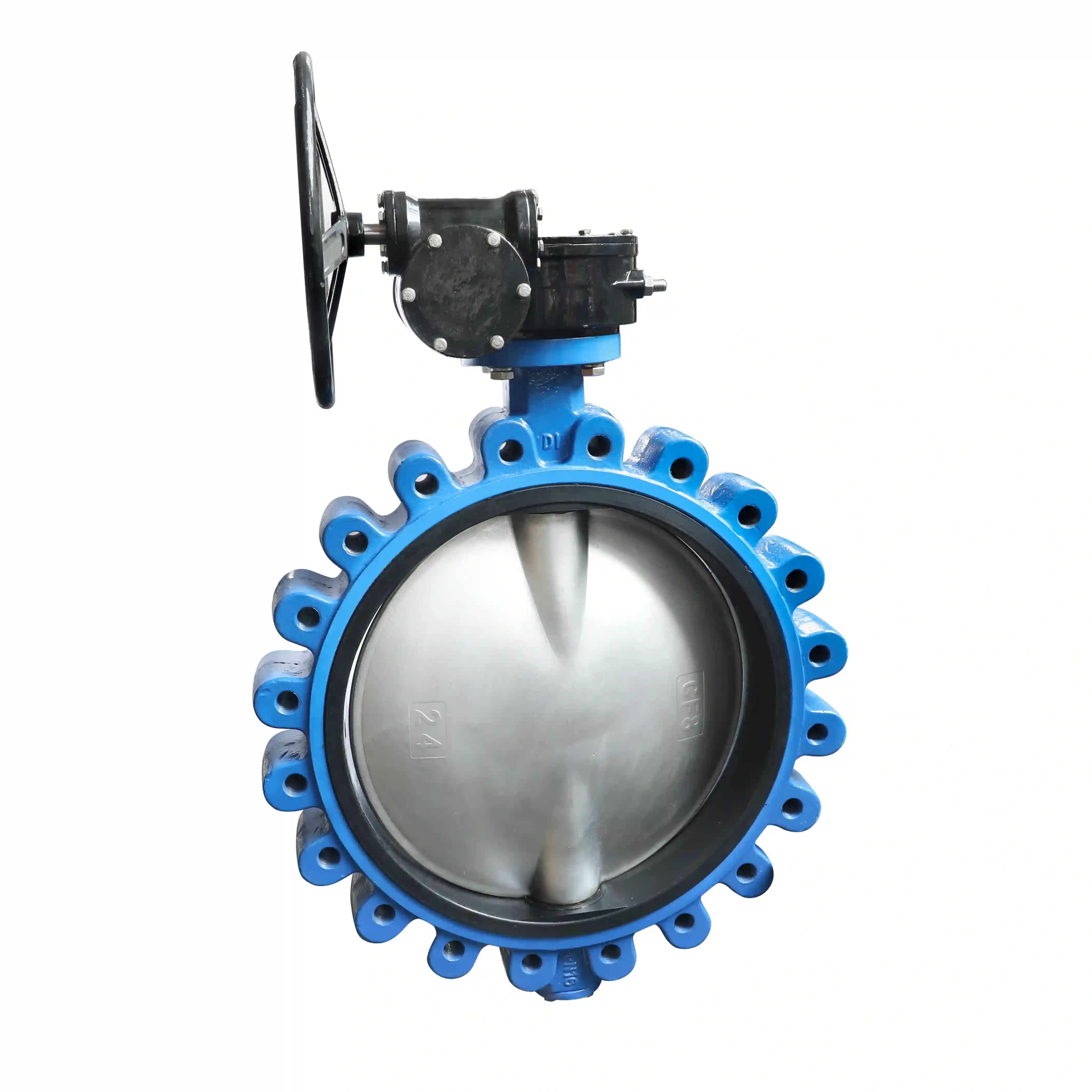

"Lug-type verbinding" verwijst doorgaans naar de methode voor het installeren van een nok-achtige vlinderklep tussen pijpflenzen. Deze aansluitmethode is zeer gebruikelijk in industriële leidingsystemen. Het dankt zijn naam aan het kleplichaam met "lug"-structuren met boutgaten.

Om deze verbindingsmethode beter te begrijpen, kan deze worden vergeleken met een ander veel voorkomend type: de wafer-achtige verbinding.

Belangrijkste kenmerken en installatiestappen

Onafhankelijke verbinding, niet-storend: Het meest opvallende kenmerk van een kabelschoenverbinding is dat de leidingen aan elke kant onafhankelijk aan de klep zijn bevestigd met behulp van bouten. Dat wil zeggen dat de flens aan de linkerkant is vastgeschroefd aan de linker nokken van de klep, en de rechterkant is op dezelfde manier vastgeschroefd aan de rechter nokken. Hierdoor kan elke zijde van de leiding onafhankelijk worden verwijderd zonder dat de afdichting aan de andere zijde wordt aangetast.

Installatiemethode:

Plaats devlinderklep in nokstijltussen twee pijpflenzen en lijn de boutgaten uit.

Gebruik bouten om de flens aan elke kant stevig vast te maken aan de draadgaten of doorlopende gaten op de overeenkomstige nokken van de klep.

Belangrijk punt: In tegenstelling tot verbindingen in wafelstijl hoeven de bouten niet volledig van de ene naar de andere kant door de hele klep te gaan. Daarom zijn de bouten korter, wat installatie en onderhoud eenvoudiger maakt.

Waarom is deze verbindingsmethode nodig?

Dit ontwerp biedt verschillende duidelijke voordelen:

Faciliteert "doodlopende" dienstverlening: Wanneer de klep aan het uiteinde van een pijpleiding moet worden geïnstalleerd (bijvoorbeeld als aftapkraan aan het uiteinde van de leiding), is er slechts aan één zijde een flens aanwezig. Een klep in nokstijl kan rechtstreeks op die ene flens worden vastgeschroefd - iets wat een klep in wafelstijl niet kan.

Verbeterde systeemstabiliteit: Vergeleken met kleppen in wafelstijl, die afhankelijk zijn van lange bouten die ze tussen flenzen klemmen, biedt de onafhankelijke bevestiging van kleppen in nokstijl een sterkere ondersteuning. In toepassingen waarbij pijpleidingen last hebben van trillingen of fluctuerende druk, biedt deze verbindingsmethode een hogere stabiliteit en betrouwbaarheid.

Gemakkelijker onderhoud: Omdat de twee zijden van de leidingen onafhankelijk van elkaar verbonden zijn, hoeft bij onderhoud of vervanging van de klep alleen de zijde waaraan gewerkt moet worden gedemonteerd te worden. Het is niet nodig om beide zijden van de leidingen tegelijkertijd los te koppelen, waardoor de uitvaltijd aanzienlijk wordt verminderd.
