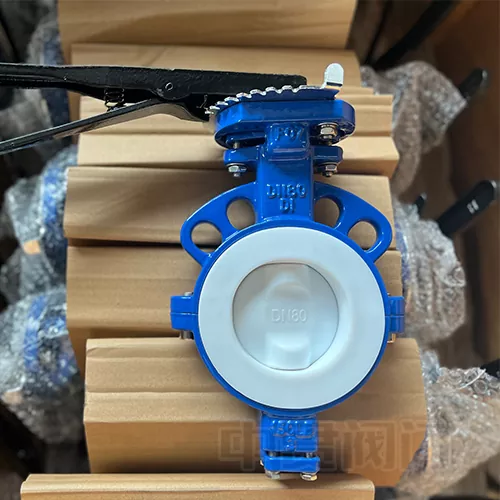

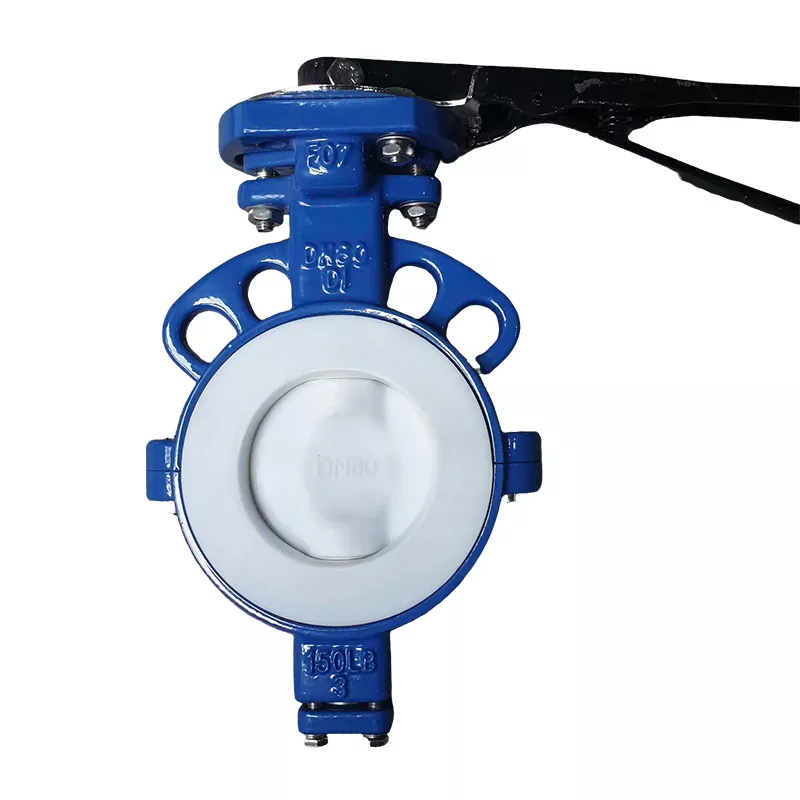

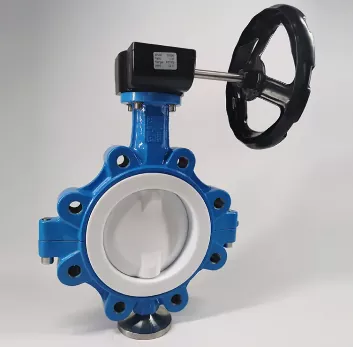

Gesplitste behuizing, volledig met PTFE gevoerde vlinderklep

De volledig met PTFE gevoerde vlinderklep met gesplitst lichaam van Zhongguan Valve is een eersteklas, hoogwaardige oplossing voor vloeistofregeling die speciaal is ontworpen voor 's werelds meest uitdagende industriële omgevingen. Deze vlaggenschipklep combineert geavanceerde structurele innovatie met hoogwaardige materiaalwetenschap en is voorzien van een hoogwaardige voering van polytetrafluorethyleen (PTFE) met hoge dichtheid die een ondoordringbaar schild biedt tegen extreme chemische corrosie, schurende slijtage en thermische instabiliteit.

Compromisloze volledige corrosiebescherming

Het kleplichaam is zowel intern als extern, samen met de schijfkern, volledig ingekapseld met robuust polytetrafluorethyleen (PTFE). Hierdoor ontstaat een ondoordringbare, niet-reactieve barrière tegen sterke zuren, geconcentreerde alkaliën, chloor en zeer reactieve organische oplosmiddelen. De ultralage wrijvingscoëfficiënt van PTFE minimaliseert de operationele koppelvereisten, voorkomt ophoping van media en vermindert schurende erosie door zwevende deeltjes.

Het technische voordeel van het split-body-ontwerp

De klep is voorzien van een uniek, afneembaar boven/onder of links/rechts gedeeld kleplichaam, dat stevig wordt vastgeklemd door flensbouten met hoge treksterkte.

• In-line onderhoud zonder demontage: Dankzij deze gesplitste structuur kunnen onderhoudsteams interne slijtagecomponenten (zoals de PTFE-klepzitting en ingekapselde schijf) inspecteren, onderhouden of vervangen zonder het structurele pijpleidingsysteem volledig te demonteren. Draai eenvoudigweg de verbindingsbouten van het lichaam los om het kleplichaam te scheiden.

• Minimaliseerde stilstand en arbeidskosten: Het vereenvoudigt het onderhoud in krappe ruimtes, verlaagt de arbeidskosten en verbetert de operationele efficiëntie van het systeem aanzienlijk.

• Naadloze pijpleiding-retrofit: De gesplitste configuratie vereenvoudigt het toevoegen of verwisselen van kleppen in bestaande pijpleidinginfrastructuur tijdens technische renovaties.




Technische specificaties en materiaalnormen

Parameter	Specificatiedetails
Merk / Fabrikant	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Nominaal diameterbereik	DN40 tot DN1600 (overmaatse aangepaste modellen tot DN2400 beschikbaar op aanvraag)
Drukclassificatie	PN6 / PN10 / PN16 / Klasse 150
Lichaamsontwerp	Tweedelige gespleten body (boven/onder of links/rechts gesplitste uitlijning)
Voering en zitmateriaal	Premium Virgin PTFE / PFA / FEP voor hoge temperaturen
Basis lichaamsmateriaal	Nodulair gietijzer (GGG40/50), koolstofstaal (WCB), roestvrij staal (CF8, CF8M)
Schijfconfiguratie	PTFE/PFA volledig ingekapselde schijf, SS316, Hastelloy, duplex stalen kern
Verbinding standaard	Wafer, nok, U-sectie, flensuiteinden (volledig compatibel met ASME, DIN, JIS, BS)
Compatibiliteit van actuatoren	Handmatige Anglo-hendel, wormversnellingsbak, pneumatische actuator, elektrische actuator

Doeltoepassingsvelden

Onze volledig met PTFE beklede vlinderkleppen met gesplitst lichaam dienen als veiligheidskritische componenten voor nauwkeurige smoring en absolute isolatie in diverse hoogzuivere en gevaarlijke verwerkingslijnen:

• Chemische en petrochemische verwerking: Betrouwbaar beheer van geconcentreerd zwavelzuur, zoutzuur, natronloog en zeer vluchtige chemische reagentia, terwijl absolute procesveiligheid wordt gegarandeerd.

• Farmaceutische en biotechnologische productie: conforme, inerte en niet-verontreinigende oppervlakteontwerpen die steriele omstandigheden handhaven en veilig bestand zijn tegen agressieve Clean-In-Place (CIP) en Sterilize-In-Place (SIP) chemische behandelingen.

• Voedsel- en drankproductie: Smaakneutrale, niet-giftige PTFE-voeringcomponenten die batchcontaminatie voorkomen en voldoen aan strikte sanitaire normen.

• Industriële waterbehandeling en ontzilting: Zeer stabiele controle over zure of alkalische waterstromen, chemische doseerleidingen en netwerken voor brak water met een hoog zoutgehalte.




Aangepaste OEM/ODM-services en kwaliteitsnaleving

Bij Zhongguan Valve begrijpen we dat unieke werkomstandigheden oplossingen op maat vereisen. Wij bieden uitgebreide, professionele OEM- en ODM-aanpassingsdiensten om aan gerichte technische specificaties te voldoen:

• Materiaalconfiguratie: Aangepaste opties voor schijfkernen van speciale legeringen (zoals Hastelloy of Monel voor elite chemische verwerking) of aangepaste ultrazuivere PFA-voeringen voor vloeistoffen van halfgeleiderkwaliteit.

• Afstemming van afmetingen en bediening: op maat gemaakte topflensconfiguraties volgens ISO 5211 voor naadloze, directe integratie met uw bestaande geautomatiseerde pneumatische of elektrische actuatoren.

• Private Labeling en Branding: Laser-geëtste naamplaatjes, aangepaste kleurcoatings en eigen casting-branding op maat gemaakt voor internationale klepdistributeurs.

Strenge kwaliteitsborging

Elke volledig beklede klep ondergaat een strenge productie-inspectie voordat hij de fabrieksvloer verlaat. Dit omvat een hoogspanningsvonktest om er zeker van te zijn dat er geen microporositeit of gaatjes in de PTFE-voeringlaag zitten, gevolgd door standaard hydrostatische druktests van de schaal en de zitting. Onze productieprocessen zijn volledig gecertificeerd volgens ISO 9001, CE-richtlijn en API-normen, waardoor internationale inkoopmanagers volledige betrouwbaarheid in het veld krijgen.

Exportverpakking, verzending en after-saleslogistiek

Exportstandaard beschermende verpakking

Om transportschade, wrijvingsslijtage of vervuiling van de binnenste PTFE-voering te voorkomen, zijn alle kleppen voorzien van beschermende plastic eindkappen, vacuümverpakt en veilig verankerd in robuuste, IPPC-gecertificeerde begassingvrije zeewaardige houten kratten. De nabijheid van grote zeehavens (Ningbo en Shanghai) zorgt voor een snelle, voorspelbare scheepvaartdoorvoer over alle oceaan-, lucht- en spoorvrachtkanalen.

Uitgebreide after-salesondersteuning

• 18 maanden garantie: Volledige kwaliteit achterkant die alle mechanische en afdichtingscomponenten dekt onder normale bedrijfsomstandigheden vanaf de datum van verzending.

• 24/7 technische reactie: Ons professionele applicatieteam reageert binnen 24 uur om internationale klanten te helpen met installatierichtlijnen, koppelberekeningen en geautomatiseerde actuatorkalibratie.

• Beschikbaarheid van Lifecycle Spares: Originele vervangende afdichtingen, PTFE-zittingen en stuurpennen worden permanent op voorraad gehouden om een ​​snelle wereldwijde verzending te garanderen en operationele onderbrekingen voor de klant te minimaliseren.

Onderzoek verzenden

Bent u klaar om de corrosiebescherming van uw systeem te upgraden?Neem contact op met onzeverkoopingenieurs vandaag nog voor concurrerende prijzen, aangepaste materiaalconfiguraties of technische catalogusaanvragen.
