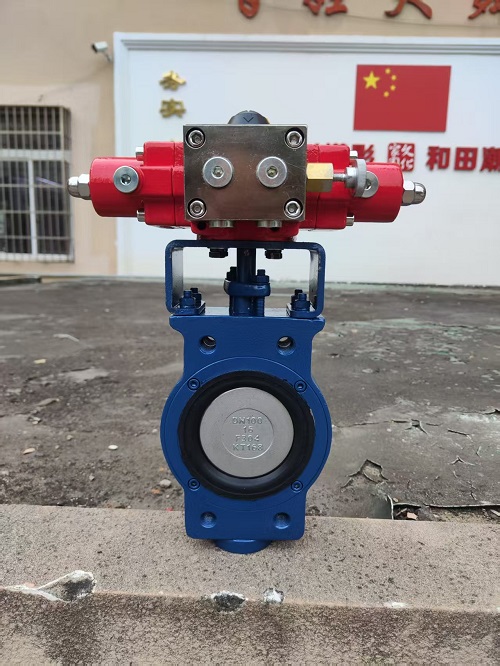

WCB-koolstofstaal vormt het belangrijkste drukhoudende lichaam van de klep. Het wordt gebruikt in industriële leidingen waar koolstofstaal compatibel is met de medium-, temperatuur- en drukomstandigheden.
CF8 is een gegoten roestvrij staalsoort die grofweg overeenkomt met 304 roestvrij staal. De schijf bevindt zich in het stromingspad en maakt contact met het getransporteerde medium, waardoor het materiaal een belangrijke factor is in de corrosieweerstand.
De CF8-schijf maakt niet de gehele klep van roestvrij staal. De WCB-carrosserie en andere bevochtigde componenten behouden hun eigen materiaaleigenschappen en beperkingen.
De as van de steel is verschoven ten opzichte van het schijfafdichtingsoppervlak en de hartlijn van de pijpleiding. Tijdens het openen beweegt de schijf weg van de zitting, waardoor het glijcontact wordt verminderd in vergelijking met een concentrische opstelling.
Minder wrijving tijdens de beweging van de schijf helpt de slijtage van het afdichtingsoppervlak te beperken.
De offsetgeometrie vermindert onnodig contact als de schijf opent.
De uitschakeling is afhankelijk van het materiaal van de zitting, de staat van de schijf, de werkdruk en de gespecificeerde lekkagecriteria.
De klep wordt vermeld met EPDM-, NBR- en PTFE-zittingopties. Deze materialen hebben verschillende chemische en temperatuurbestendige eigenschappen.
Het aangegeven temperatuurbereik bedraagt −20°C tot +180°C, afhankelijk van het materiaal van de zitting. Dit is geen universeel bedieningsbereik voor elke stoeloptie. Blootstelling aan chemicaliën, druk, temperatuurschommelingen en vereiste lekkageprestaties hebben allemaal invloed op de geschiktheid voor gebruik.
De verstrekte informatie vermeldt geen numerieke maximale werkdruk of een bevestigd maatbereik voor dit exacte model. Het algemene productiebereik van vlinderkleppen van het bedrijf is DN40–DN1600; dit betekent niet dat elke maat beschikbaar is met deze specifieke body- en schijfcombinatie.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.richt zich al meer dan 19 jaar op kleppen, met productiebases in Tianjin en Wenzhou. De basis in Tianjin werd opgericht in 2016, gevolgd door de oprichting van het bedrijf Zhejiang in 2019. Het kleppenportfolio omvatvlinderkleppen, kogelkranen, schuifafsluiters, terugslagkleppen, voetkleppen, zeven en regelkleppen.
De fabriek in Wenzhou is gespecialiseerd in vlinderkleppen, waaronder wafer-, lip-, U-sectie- en flensontwerpen. De productieapparatuur omvat machines voor het testen van de klepdruk, gereedschap voor het installeren van zittingen, installatieapparatuur voor asbussen en markeermachines.
Druktesten en inspectie in de productiefase maken deel uit van het productieproces. Zhongguan rapporteert over de relevante ISO-certificaten voor zijn kleppen te beschikken en kan, indien van toepassing, vlinderkleppen voorzien van WRAS-gecertificeerde zittingen. De internationale activiteiten omvatten samenwerking met bedrijven en technische projecten in Vietnam, Maleisië, Singapore en andere markten. Beoordeel onzecertificatenvoor meer details.
De klep kan in beide richtingen worden geïnstalleerd voor afdichting in twee richtingen, maar de voorkeur gaat uit naar een plaatsing met de steel stroomopwaarts voor betere stromingseigenschappen. Controleer of de pijl op het lichaam overeenkomt met het beoogde stroompad voordat u het vastschroeft.
Inspecteer de stoel tijdens geplande uitschakelingen op zwelling, barsten of ingebedde deeltjes. Vervang de zitting als er lekkage optreedt of als de schijf niet meer goed zit. Houd het contactgebied van de steel en de schijf vrij van schurend vuil.
Ja. De klep kan worden geleverd met een montage-interface voor handmatige, pneumatische of elektrische actuatoren. Het koppel van de actuator moet overeenkomen met de klepgrootte, het drukverschil en de vereiste veiligheidsfactor.
Zorg ervoor dat de DN van de klep overeenkomt met de binnendiameter van de pijpleiding en controleer of de flenswaarde (PN10 of PN16) overeenkomt met de bijpassende flenzen. Houd rekening met de stroomsnelheid, drukval en de vereiste afsluitklasse voor de toepassing.
Bewaar de klep op een droge, schone plaats met de schijf iets open om de zitting te beschermen. Houd de flensvlakken bedekt en vermijd het stapelen van zware voorwerpen op de klep. Inspecteer de zitting en schijf vóór installatie.
