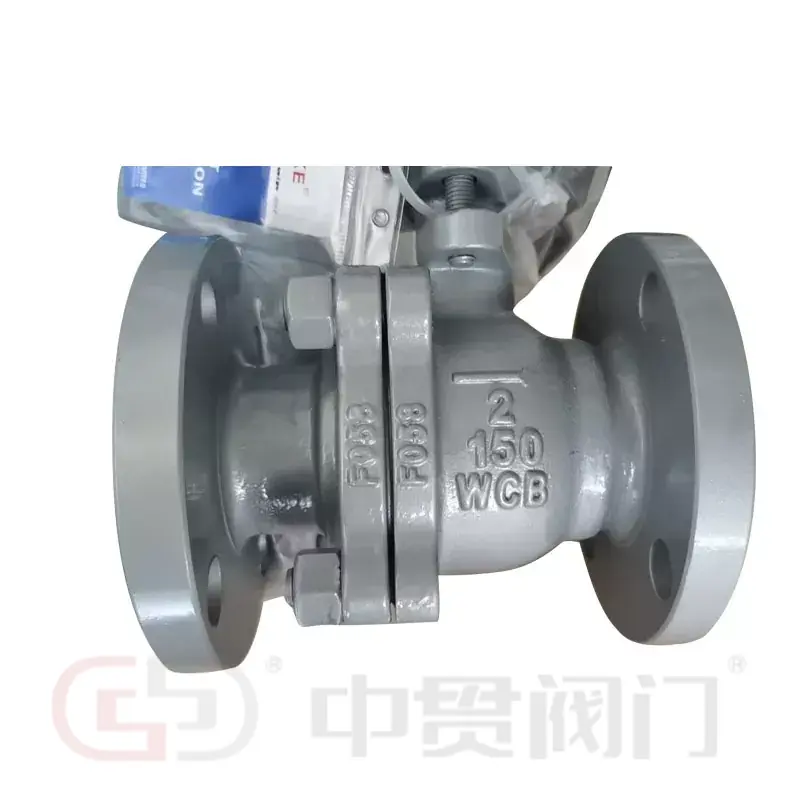

DeWCB geflensde drijvende kogelkraan voor industrieel gebruikvervaardigd doorZhejiang Zhongguan Valve Manufacture Co., Ltd.beschikt over een koolstofstalen behuizing met gesplitst lichaam, een zwevende roestvrijstalen bol en eindflenzen die voldoen aan wereldwijde normen. Ondersteund door meer dan 19 jaar productie-ervaring en dubbele productielocaties in Tianjin en Wenzhou, voldoen deze klepeenheden strikt aanAPI6DEnASME B16.34normen voor afsluitservice voor vloeistof-, gas-, stoom- en koolwaterstofpijpleidingen.
De operationele parameters, materiaalnormen en structurele opties van de WCB geflensde drijvende kogelkraan voor industrieel gebruik worden vermeld in de onderstaande technische matrix:
Het hoofdgedeelte en de zijadapter zijn vastgezet met stevige flensbouten, waardoor volledig intern onderhoud en vervanging van de zittingring mogelijk is.
Mediadruk duwt de gepolijste zwevende bal stroomafwaarts in het veerkrachtige zittingvlak, waardoor een goede afdichting ontstaat naarmate de lijndruk stijgt.
Interne steminsertie met een integrale schouder voorkomt het uitwerpen van de steel tijdens overdruk.
Het ontwerp met hoog platform maakt directe bevestiging van pneumatische of elektrische kwartslagactuators mogelijk.
Het technische ontwerp van de WCB geflensde drijvende kogelkraan voor industrieel gebruik biedt duidelijke operationele voordelen in veeleisende leidingnetwerken:
Het stroomafwaartse zwevende kogelmechanisme maakt gebruik van interne vloeistofdruk om de kogel tegen de zitting te duwen, waardoor een nul-lekkage afsluiting wordt gegarandeerd volgens de ANSI Klasse VI-normen.
De ASTM A216 WCB gietstalen behuizing is bestand tegen fysieke leidingbelasting, drukstoten en continue werktemperaturen tot 425°C zonder structurele vervorming.
CNC-gefreesde kogels met microafwerking in combinatie met PTFE/R-PTFE-zittingen minimaliseren de wrijving, verminderen het bedieningskoppel en breiden de keuzemogelijkheden voor actuatoren uit.
Dankzij het uit twee delen bestaande, vastgeschroefde, gespleten lichaam kunnen onderhoudsploegen interne afdichtingen onderhouden en de kogel polijsten zonder de gehele klepconstructie te hoeven vervangen.
Elke vervaardigde klepeenheid ondergaat een druktest volgens de API 598-normen voordat deze onze fabriek verlaat:
Toegepast bij 1,5 keer de nominale werkdruk om de integriteit van de carrosseriewand, de gietdichtheid en de verbindingssterkte te verifiëren.
Uitgevoerd met behulp van zowel hydrostatisch water als pneumatische luchtdruk bij 1,1 keer de nominale druk om lekkagevrije prestaties in beide stroomrichtingen te bevestigen.
Het bedrijfskoppel wordt gemeten over volledige 90°-bewegingscycli om een soepele werking te garanderen en interne binding uit te sluiten.
Vanwege de hogedrukbeheersing en betrouwbare zittingafsluiting wordt de WCB zwevende kogelkraan met flens voor industrieel gebruik ingezet in kritische procesindustrieën:
Verwerkt transportlijnen voor ruwe olie, meetstations voor aardgas en distributiespruitstukken voor brandstofterminals die onder hoge drukverschillen werken.
Biedt kwartslagisolatie voor niet-corrosieve koolwaterstoffen, oplosmiddelen, procesgassen en nutsluchtleidingen. Voor corrosieve chemische leidingen zijn roestvrijstalen CF8/CF8M-behuizingsopties beschikbaar.
Beheert stoomdistributie op hoge temperatuur, condensaatleidingen en ketelvoedingswaterlussen. Verbeterde PEEK- of PPL-stoelen voorkomen thermische vervorming bij snelle temperatuurcycli.
Levert betrouwbare service in gemeentelijke watervoorzieningsnetwerken, industriële koelwatercircuits en waterzuiveringsfiltratie-installaties die een hoge cyclusduurzaamheid vereisen.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.exploiteert twee gespecialiseerde productielocaties in Tianjin (watervoorzieningsketen/gietijzer) en Wenzhou (industriële toeleveringsketen/gietstaal).
Meerassige CNC-draaibanken bewerken klepkogels en zittingoppervlakken tot exacte micro-inch toleranties, waardoor de levensduur van de zitting wordt verlengd.
Verkrijgbaar met verlengde stelen voor ondergrondse werkzaamheden, vergrendelingshendels en flensverbindingen afgestemd op ANSI-, DIN- of GB-normen.
We vervullen vervangingsverzoeken voor één eenheid voor onderhoudsbezoeken en projectzendingen met meerdere containers.
Gedetailleerde technische offertes en CAD-maattekeningen worden voor standaardconfiguraties binnen 24 uur afgegeven.
Ondersteund door ISO-certificeringen en een productgarantie van 1 jaar die gratis vervanging van het apparaat biedt bij geverifieerde fabricagefouten. Beoordeel onzecertificatenvoor meer details.
Wij leveren Raised Face (RF), Flat Face (FF) en Ring Type Joint (RTJ). RF is standaard voor drukken tot klasse 300. FF wordt gebruikt bij aansluiting op gietijzeren apparatuur om lichaamsstress te voorkomen. RTJ is ontworpen voor hogedrukklasse 600-systemen met behulp van metalen verbindingsgroeven.
Na het testen worden alle binnenkamers en flensvlakken voorzien van roestwerende olie en beschermende plastic eindkappen. Zendingen naar tropische of maritieme omgevingen worden verpakt in dampcorrosie-inhibitorfolie (VCI) en verpakt in verzegelde, warmtebehandelde houten kisten.
Ja. Standaard WCB-staal werkt tot -29°C. Voor omstandigheden onder nul vervangen we het lichaamsmateriaal door koolstofstaal met lage temperaturen (LCB/LCC) en voegen we verlengde motorkappen toe om de stuurpenpakking tegen bevriezing te beschermen.
Onze basis in Tianjin produceert gietijzeren waterkleppen, terwijl onze basis in Wenzhou industriële kleppen van gegoten staal en roestvrij staal produceert. Bestellingen voor deze WCB-kogelkraan worden rechtstreeks naar Wenzhou gestuurd voor gespecialiseerde productie en testen.
