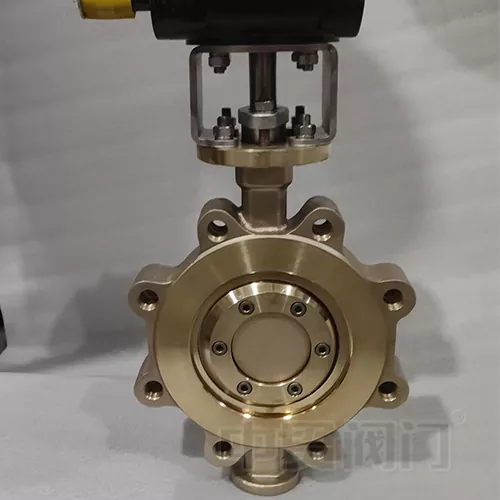

C95800 Marine vlinderklep met drievoudige offset

De duurzame C95800 Marine Triple Offset Lug-vlinderklep is een hoogwaardige klep ontworpen voor de maritieme en offshore-sector, gegoten uit een C95800-legering, met uitstekende corrosieweerstand en slijtvastheid, vooral geschikt voor zware maritieme omgevingen. Het C95800-legeringsmateriaal bevat een hoog koperaandeel, dat effectief bestand is tegen de erosie van zeewater, zoutnevel en andere corrosieve media, waardoor de betrouwbare werking van de klep op lange termijn in het mariene milieu wordt gegarandeerd

Ontwerpfunctie

Eerste excentriciteit: de verplaatsing van de klepas ten opzichte van de hartlijn van het afdichtingsvlak, waardoor het afdichtingsoppervlak pas in de laatste fase van het sluitproces contact maakt, waardoor de wrijving wordt verminderd.
Tweede excentriciteit: de verplaatsing van de klepas ten opzichte van de hartlijn van de pijpleiding, gecombineerd met het taps toelopende ontwerp van de klepzitting, realiseert het "wigvormige" contact tussen de klepschijf en de klepzitting om een ​​uniforme afdichting te garanderen.
De derde excentriciteit: het taps toelopende hoekontwerp van de klepzitting zorgt ervoor dat de klepschijf en de klepzitting bijna geen contact maken tijdens het openen en sluiten, waardoor slijtage wordt verminderd en de levensduur wordt verlengd.

Dankzij het drievoudige offset-ontwerp heeft de C95800 Marine Triple Offset Lug-vlinderklep een laag bedrijfskoppel en is hij geschikt voor compacte actuatoren, waardoor het energieverbruik van de aandrijving wordt verminderd. Bovendien zorgt het ontwerp van het metalen afdichtingsvlak ervoor dat het zelfcompenserend is en zich kan aanpassen aan temperatuurveranderingen en slijtage van het afdichtingsvlak, waardoor de levensduur van de klep wordt verlengd

Typische toepassingsscenario's:

1. Schepen en offshore-platforms: ballastwatersystemen, ventilatieopeningen voor vrachttanks voor ruwe olie, pijpleidingen voor zeewaterkoeling;

2. Binhai Energy: terminal voor vloeibaar aardgas (LNG) cryogene pompuitlaat, zeewaterklep voor getijdenenergiecentrale;

3. Speciale industrie: geconcentreerde pekelverdampingskristallisatie-eenheid van chemische fabriek, hogedruk-voorbehandeling met omgekeerde osmose van ontziltingsinstallatie op eilanden
