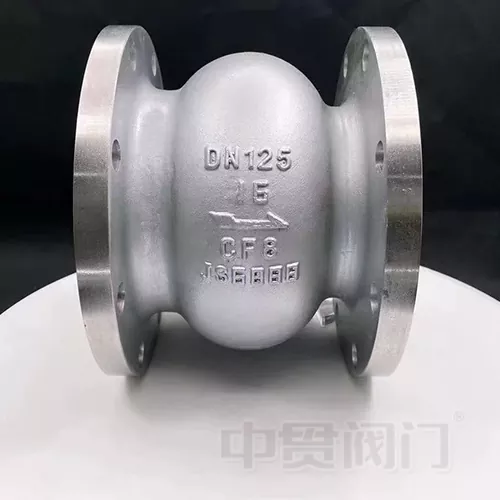

Terugslagklep van het lifttype

De lifttype terugslagklep is een automatische klep waarvan de kernfunctie het mogelijk maken van eenrichtingsstroming van het medium is en het voorkomen van terugstroming. Het wordt veel gebruikt in verschillende industriële en gemeentelijke pijpleidingsystemen en is een sleutelcomponent om de systeemdrukstabiliteit en de veiligheid van apparatuur te garanderen.Zhongguan-klep, een fabrikant die al 19 jaar gespecialiseerd is in kleppen, produceert terugslagkleppen die strikt voldoen aan de internationale normen. Door gebruik te maken van de voordelen van de toeleveringsketen in heel China, selecteert het bedrijf hoogwaardige materialen die geschikt zijn voor verschillende bedrijfsomstandigheden, waarbij structurele rationaliteit en gebruiksgemak in evenwicht worden gebracht. Er zijn aangepaste specificaties beschikbaar om aan de specifieke behoeften van de klant te voldoen.

Onze liftterugslagkleppen maken gebruik van een verticaal bewegende klepschijfstructuur, waardoor overtollig ontwerp wordt geëlimineerd en de lay-out van het stroompad wordt geoptimaliseerd. Vergeleken met traditionele terugslagkleppen bieden ze een nauwkeurigere openings- en sluitreactie, stabielere afdichtingsprestaties en een lager verlies aan stromingsweerstand. Ze zijn geschikt voor verschillende media, waaronder water, stoom, olie en corrosieve vloeistoffen, waardoor ze een van de meest kosteneffectieve terugslagkleppen op de markt zijn.

Productwerkingsprincipe

De Zhongguan Valve Lift Type Check Valve werkt op basis van het synergetische effect van vloeistofdruk en mechanische structuur. Het bereikt automatische openings- en sluitcontrole zonder handmatige of externe kracht. Het specifieke proces is als volgt:

1. Voorwaartse stroming: wanneer het medium langs de pijpleiding naar voren stroomt, overwint de vloeistofdruk het gewicht van de klepschijf en de veerkracht, waardoor de klepschijf verticaal naar boven wordt geduwd, waardoor een soepel stroompad ontstaat tussen de klepzitting en de klepschijf, waardoor het medium soepel kan passeren;

2. Omgekeerde uitschakeling: Wanneer de mediumstroom stopt of er een omgekeerde stroomtrend optreedt, verdwijnt de vloeistofdruk. Onder de gecombineerde actie van zijn eigen gewicht en de herstellende kracht van de veer daalt de klepschijf snel en verticaal, strak aansluitend tegen de klepzitting om een ​​afdichting te bereiken en terugstroming van het medium te voorkomen.

3. Stabiliteitsgarantie: het veerondersteunde ontwerp versnelt de sluitsnelheid van de klepschijf, vermindert waterslag en vermijdt slijtage veroorzaakt door botsingen tussen de klepschijf en klepzitting, waardoor de levensduur van het product wordt verlengd en een stabiele werking van het pijpleidingsysteem op lange termijn wordt gegarandeerd.

Kernproductkenmerken

We geven consequent prioriteit aan de werkelijke bedrijfsomstandigheden, waarbij we meerdere praktische technologieën integreren in het ontwerp en de productie van onze lifttype-terugslagkleppen. Dit resulteert in de volgende kernkenmerken die hen onderscheiden van gewone soortgelijke producten:

• Nauwkeurig openen en sluiten: de lineaire axiale hefstructuur zorgt voor een snelle openings- en sluitreactie, waardoor vastlopen en vertraging wordt geëlimineerd, waterslag effectief wordt geëlimineerd en het geschikt is voor frequente pompstart-stop-operaties;

• Betrouwbare afdichting: Door gebruik te maken van een afdichtingsoppervlak van metaal-elastomeercomposiet zijn de afdichtingsprestaties stabiel, met een lekkagecontrole op lange termijn van minder dan 0,01 l/min·m, en een slijtagesnelheid die veel lager is dan die van traditionele terugslagkleppen;

• Lage stroomweerstand: het geoptimaliseerde ontwerp van het stroomkanaal vermindert het weerstandsverlies tijdens de mediastroom, waarbij het drukverlies niet groter is dan 0,15 bar bij de nominale stroom, wat bijdraagt ​​aan het energiebesparing van het systeem en de vermindering van het verbruik;

• Handig onderhoud: Het modulaire structurele ontwerp elimineert de noodzaak om pijpflenzen te demonteren voor routineonderhoud. Technici kunnen meer dan 90% van het onderhoudswerk uitvoeren via de bovenste inspectiepoort, waardoor de onderhoudstijd aanzienlijk wordt verkort en de onderhoudskosten worden verlaagd;

• Brede compatibiliteit: Materialen en specificaties kunnen worden aangepast om zich aan te passen aan verschillende druk-, temperatuur- en mediaomstandigheden, die een verscheidenheid aan nominale diameters van DN15 tot DN300 en drukwaarden van 1,6 MPa tot 4,0 MPa bestrijken, waardoor wordt voldaan aan de inkoopbehoeften van meerdere velden.

Producttechnische voordelen

I. Structurele ontwerpvoordelen

Het structurele ontwerp van onze Lift Type Check Valve, gecombineerd met 19 jaar ervaring in de sector en feedback uit verschillende bedrijfsomstandigheden, heeft een multidimensionale optimalisatie ondergaan, wat heeft geresulteerd in gedifferentieerde technische voordelen:

Lineaire openings- en sluitstructuur: Door gebruik te maken van een axiaal hefontwerp voor de klepschijf, vergeleken met traditionele terugslagkleppen, wordt waterslag effectief geëlimineerd. Experimentele verificatie toont aan dat het in een DN200-pijpleidingsysteem de fluctuaties in de waterslagdruk met 62% kan verminderen, waardoor pijpleidingen en apparatuur worden beschermd tegen impactschade;

Modulaire montage: het kleplichaam, de klepschijf, de veer en andere componenten hebben een modulair ontwerp, wat een hoge montageprecisie en gemakkelijke demontage garandeert. Dit vergemakkelijkt niet alleen productietests, maar biedt ook gemak voor later onderhoud, waardoor onderhoudsproblemen en arbeidskosten worden verminderd;

Lichtgewichtoptimalisatie: Terwijl de structurele sterkte wordt gewaarborgd, is het ontwerp van de wanddikte van het kleplichaam geoptimaliseerd om het productgewicht te verminderen, transport en installatie te vergemakkelijken en tegelijkertijd de belastingsdruk van de pijpleiding te verminderen, waardoor het geschikt is voor speciale installatiescenario's zoals grote hoogten en kleine ruimtes.

II. Voordelen materiaalkeuze

Zhongguan Valve maakt gebruik van zijn geïntegreerde toeleveringsketen in Noord- en Zuid-China om geschikte materialen te selecteren op basis van verschillende bedrijfsomstandigheden, waardoor de duurzaamheid en het aanpassingsvermogen van zijn lifttype-terugslagkleppen worden gegarandeerd. Specifieke materiaaltoepassingen zijn als volgt:

Normale bedrijfsomstandigheden: QT400-15 nodulair gietijzer en 2Cr13 roestvrij staal worden gebruikt, wat een hoge kosteneffectiviteit, corrosieweerstand en slijtvastheid biedt, geschikt voor water, stoom en gewone oliemedia.

Corrosieve bedrijfsomstandigheden: ZG1Cr18Ni9Ti roestvrij staal wordt gebruikt en biedt een sterke weerstand tegen chloride-ionen, salpeterzuur en andere corrosieve media, geschikt voor ontzilting van zeewater, chemische corrosiepijpleidingen en andere scenario's.

Bedrijfsomstandigheden bij hoge temperaturen en hoge druk: er worden hoge temperatuurbestendige legeringsmaterialen gebruikt, met een temperatuurbestendigheid tot 300 ℃ en een drukweerstand tot 4,0 MPa, geschikt voor pijpleidingsystemen op hoge temperatuur en hoge druk in energiecentrales, ketels en andere toepassingen.

Alle materialen ondergaan strenge fysieke en chemische tests om naleving van de normen te garanderen, de productkwaliteit vanaf de bron te garanderen, de levensduur van het product te verlengen, de vervangingsfrequentie te verminderen en de inkoopkosten op de lange termijn voor klanten te verlagen.

III. Voordelen van productieproces

We hebben twee grote productiebases in Tianjin en Wenzhou, uitgerust met geavanceerde CNC-bewerkings- en testapparatuur. We maken gebruik van gestandaardiseerde productieprocessen om de consistente kwaliteit van elke lifttype terugslagklep te garanderen:

Precisiebewerking: Belangrijke componenten zoals klepzittingen en klepschijven worden nauwkeurig bewerkt op CNC-draaibanken, waardoor een hoge bewerkingsnauwkeurigheid en een goede afdichting worden gegarandeerd, waardoor het risico op lekkage wordt verminderd.

Strenge tests: we hebben een uitgebreid testsysteem opgezet, van de inspectie van grondstoffen bij aankomst en willekeurige controles tijdens de productie tot hydrostatische tests van eindproducten en luchtdichtheidstests. Elke stap voldoet aan de normen en het is ten strengste verboden producten voor ongekwalificeerde producten de fabriek te verlaten.

Gestandaardiseerde productie: Wij produceren in overeenstemming met normen zoals GB/T 12235-2022 en API 6D, waardoor compatibiliteit met reguliere internationale specificaties wordt gegarandeerd. Dit vergemakkelijkt de vervanging van bestaande apparatuur door de klant, waardoor de aanschaf- en vervangingskosten worden verlaagd.

Producttoepassingsscenario's

Zhongguan Valve Lift Type Check Valve, met hun brede aanpassingsvermogen, kan worden toegepast op pijpleidingsystemen in meerdere gebieden, waaronder industriële, gemeentelijke en milieusectoren. Specifieke toepassingsscenario's zijn als volgt:

I. Industriële sector

Petrochemische industrie: Geschikt voor pijpleidingen die ruwe olie, geraffineerde olie en chemische grondstoffen transporteren, waardoor terugstroming wordt voorkomen die apparatuur en afvalmaterialen kan beschadigen en de productieveiligheid kan garanderen;

Energie-industrie: gebruikt in ketelvoedingswater, koelwater en stoompijpleidingen in thermische en waterkrachtopwekkingssystemen, waardoor de omgekeerde stroom van media wordt voorkomen en een stabiele werking van generatoreenheden wordt gegarandeerd;

Metallurgische industrie: Geschikt voor pijpleidingen die metallurgisch afvalwater en rookgas op hoge temperatuur behandelen, bestand tegen corrosieve media en bepaalde temperaturen, waardoor een soepele voortgang van metallurgische processen wordt gegarandeerd.

II. Gemeentelijke en publieke dienstensector

Waterbehandeling: Gebruikt in watertoevoer- en afvoerleidingen en chemische doseerleidingen van waterleidingbedrijven en rioolwaterzuiveringsinstallaties om terugstroming van rioolwater en vervuiling van schoon water te voorkomen, waardoor een stabiele werking van het waterbehandelingssysteem wordt gegarandeerd.

Gemeentelijke verwarming: Aangepast aan stedelijke centrale verwarmingsleidingen om terugstroming van warm water te voorkomen, een stabiele verwarmingsdruk te garanderen en de verwarmingsefficiëntie te verbeteren.

Watervoorziening en -afvoer voor gebouwen: Gebruikt in watervoorzieningssystemen en brandbeveiligingspijpleidingen van hoge gebouwen om terugstroming van media veroorzaakt door drukschommelingen in de pijpleiding te voorkomen, waardoor de water- en brandveiligheid van het gebouw wordt gewaarborgd.

III. Speciale bedrijfsomstandigheden

Ontzilting van zeewater: gemaakt van corrosiebestendig roestvrij staal, geschikt voor transportleidingen voor zeewater en ontzilt water, bestand tegen corrosie van media met een hoog zoutgehalte, waardoor een stabiel ontziltingsproces wordt gegarandeerd.

Bedrijfsomstandigheden bij lage temperaturen: op maat gemaakte, aanpasbare producten bij lage temperaturen, geschikt voor omgevingen met lage temperaturen van -40 ℃ tot 0 ℃, gebruikt in koelketen- en vloeistoftransportleidingen bij lage temperaturen, waardoor een normale terugstroompreventiefunctie wordt gegarandeerd.

Frequente start-stop-bedrijfsomstandigheden: Aangepast voor pijpleidingsystemen met frequente start-stop van de pomp, zoals circulatiewatersystemen en noodwatervoorzieningssystemen, met snelle openings- en sluitingsreactie, waardoor de impact van waterslag wordt verminderd.
