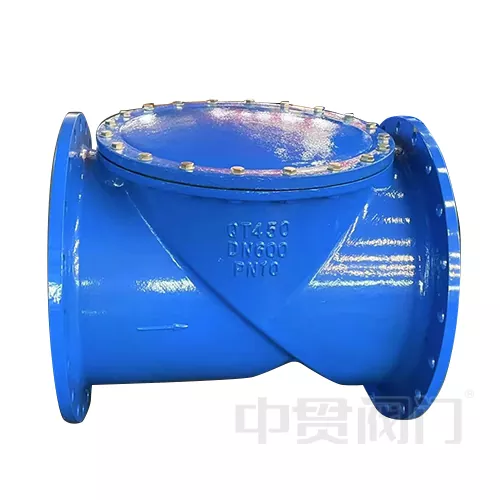

Terugslagklep met terugslagklepontwerp. Terugslagklep

Terugslagklepontwerp Swing Check is ontworpen voor systemen met een hoog debiet (diameter DN50-DN1200, druk PN16-PN40), stroomkanaal met volledige doorlaat (stroomcoëfficiënt Cv: 0,2-0,5) uitgerust met zelfsmerende scharnieren, kan schurende media verwerken die ≤5 mm vaste deeltjes bevatten, en is geschikt voor temperaturen variërend van -30℃tot 400℃. Het is verkrijgbaar in 316L roestvrij staal en duplexstaal. Het veervrije ontwerp verlengt de onderhoudscyclus tot meer dan 8 jaar en de prestaties zijn veel beter dan die van traditionele terugslagkleppen. Het is geschikt voor oliepijpleidingen, condensatiesystemen van energiecentrales en chemisch corrosieve mediascenario's

Structureel ontwerp en werkingsprincipe

Het terugslagklepontwerp Terugslagklep Het structurele ontwerp en werkingsprincipe kunnen hoofdzakelijk in drie delen worden verdeeld. In eerste instantie kan de gekantelde klep, terugslagklep met terugslagklepontwerp, terugslagklep van roestvrij staal of duplexstaal, met een dikte van 1/5 ~ 1/8 van de buisdiameter, en het oppervlak hard verchroomd zijn. Het is verbonden met het kleplichaam via de bovenste scharnierpen, de kantelhoek is meestal 5 ° ~ 15 °, en de zwaartekracht en gemiddelde druk worden gebruikt om snel openen en sluiten te bereiken.

Vervolgens wordt het opgenomen in een stromingskanaal met lage weerstand, omdat het een ontwerp met volledige boring (Full Bore) heeft, de stromingsweerstandscoëfficiënt (Kv-waarde) is 40% ~ 60% lager dan die van traditionele terugslagkleppen; Bovendien bereikt de openingshoek van de klep 75°~85°, waardoor het drukverlies veroorzaakt door turbulentie wordt verminderd, en is deze geschikt voor grote stroomscenario's (zoals DN1200-waterleidingen).

Het heeft verschillende afdichtingsystemen, de terugslagklepontwerp-zwaaiklepzitting kan worden geselecteerd uit EPDM-, NBR- of metalen harde afdichtingen, en het lekkageniveau voldoet aan de API 598 Klasse IV-norm; In gesloten toestand bedraagt ​​de contacttijd tussen de klep en het afdichtingsoppervlak ≤0,2 seconden, waardoor waterslag effectief wordt voorkomen. Wanneer het medium naar voren stroomt, duwt de druk de klepschijf open; wanneer het debiet terugkeert naar nul of omgekeerd stroomt, sluit de klepschotel automatisch vanwege zijn eigen gewicht en het omgekeerde drukverschil.

Typische toepassingsgebieden:

1. Waterplant

2. Terugstroompreventie van pompuitlaten voor pijpleidingen voor ruwe olie;

3. Condensaatterugwinningssysteem voor thermische energiecentrales;

4. Slibretourcontrole voor rioolwaterzuiveringsinstallaties;

5. Onderscheppingsbescherming voor corrosieve media (zoals 50% zwavelzuur) in chemische fabrieken.
