De betekenis van kleptekeningen voor de aanschaf van kleppen

1. Zorg voor een nauwkeurige afstemming van afmetingen en interfaces (het meest cruciale aspect)

Dit is de meest directe en belangrijke functie van de tekeningen. Afsluiters moeten in het leidingsysteem worden geïnstalleerd en hun afmetingen en interfaces moeten volledig compatibel zijn met de bestaande leidingen.

Verbindingswijze: Op de tekeningen is duidelijk aangegeven of het om een ​​flensverbinding, stuiklasverbinding, draadverbinding of klemverbinding gaat.

Structurele lengte: De tekeningen geven nauwkeurig de afstand aan tussen de eindvlakken van de kleppen, zodat ze in de gereserveerde pijpleidingruimte kunnen worden geïnstalleerd.

Flensnormen en specificaties: Als het een flensverbinding is, geeft de tekening de flensnorm aan (zoals de nationale norm GB, Amerikaanse norm ANSI, Duitse norm DIN, Japanse norm JIS), drukwaarde (zoals PN16, Class150), type afdichtingsoppervlak (zoals RF verhoogd vlak, FF vlak vlak), hartafstand van het boutgat en gatdiameter, enz. Elke discrepantie in elk detail zal installatie verhinderen.

Poortafmetingen: Geef duidelijk de nominale diameter (DN) of nominale leidingmaat (NPS) van de klep aan.

Als er geen tekeningen zijn: De gekochte kleppen zijn mogelijk niet uitgelijnd met de pijpflenzen, de boutgaten komen mogelijk niet overeen of de kleplengte is mogelijk te lang/kort, waardoor installatie niet mogelijk is. Dit vereist het opnieuw aanschaffen of aanpassen van de pijpleiding, wat een enorme verspilling van mankracht, materiële middelen en tijd tot gevolg heeft.

2. Definieer duidelijk het drukniveau en de materiaalvereisten

De klep moet veilig kunnen werken onder specifieke druk- en mediumomstandigheden.

Drukwaarde: De tekeningen geven de ontwerpdruk aan,werkdruken bijbehorende drukklasse (zoals PN40, Class300) van de klep. Dit heeft rechtstreeks invloed op de schaaldikte, de afdichtingsprestaties en de veiligheidsfactor van de klep. Het is uiterst gevaarlijk om kleppen met een lage drukwaarde aan te schaffen voor hogedruktoepassingen.

Materiaal kleplichaam: De tekeningen specificeren het kleplichaam, het klepdeksel, de klepschijf, de klepsteel, het afdichtingsmateriaal, enz. (zoals WCB-koolstofstaal, CF8M (roestvrij staal 316), duplexstaal, Monel-legering, enz.). Een onjuiste materiaalkeuze kan ervoor zorgen dat de klep snel beschadigd raakt in corrosieve media, wat kan leiden tot lekkage of ongelukken.

3. Bepaal het type en de werkingsmodus van de klep

De tekeningen definiëren duidelijk het type klep en de bediening ervan.

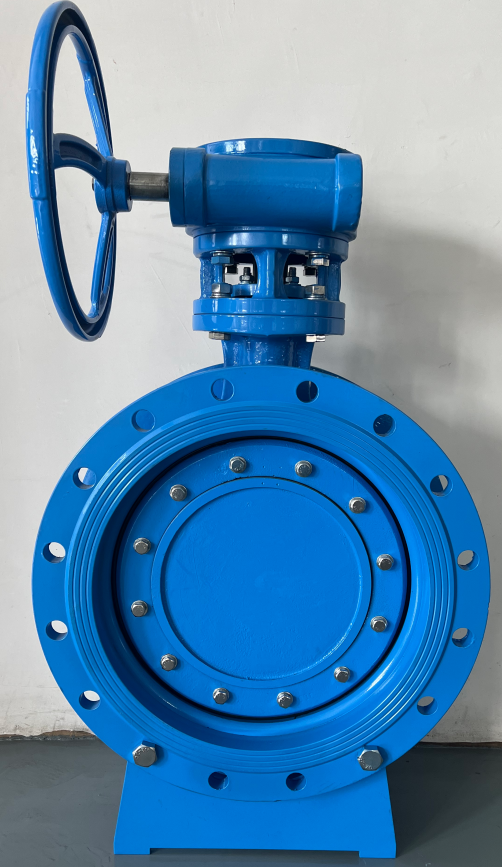

Ventieltype: Is het een schuifafsluiter, een klepafsluiter, een kogelkraan, een vlinderklep of een terugslagklep? De tekening toont duidelijk de unieke structurele doorsnede, waardoor het gemakkelijk te begrijpen is.

Bedieningsmethode: is het handwielbediening, versnellingsbakbediening, elektrische actuator, pneumatische actuator of hydraulische actuator? De tekening geeft de interface-afmetingen en modelvereisten van het aandrijfapparaat (voor de aandrijfklep) aan.

4. Bevestig de interne structuur en normen

Structurele details: De tekeningen (vooral de doorsneden) tonen de vorm van de stromingskanalen, het ontwerp van de klepzittingen en afdichtingen, die rechtstreeks van invloed zijn op de stromingseigenschappen (Cv-waarde), weerstandsverlies en afdichtende werking van de klep.

Productie- en inspectienormen: De tekeningen geven meestal de normen aan waarvoor de kleppen zijn ontworpen, vervaardigd en geïnspecteerd volgens (zoalsAPI600, API 6D, GB/T 12234, enz.). Deze normen vormen de basis voor het garanderen van de kwaliteit en prestaties van de afsluiters.

5. Als basis voor acceptatie en geschillenbeslechting

Acceptatiecriteria: De kwaliteitsinspectieafdeling van de inkoopafdeling moet de gekochte kleppen verifiëren en accepteren op basis van alle parameters die in de tekeningen zijn gespecificeerd, om ervoor te zorgen dat de fysieke items volledig consistent zijn met de ontwerpvereisten.

Heeft rechtsgevolg: De tekeningen maken deel uit van de technische bijlage van het contract. Indien de door de leverancier geleverde zaken niet conform de tekeningen zijn, zal detekeningenzal het krachtigste bewijs zijn voor het claimen van schadevergoeding en het oplossen van geschillen.

Samenvatting en aanbevelingen

De kleptekeningen dienen als de ‘technische taal’ en ‘uniforme standaard’ die de ontwerp-, inkoop-, installatie- en acceptatieprocessen met elkaar verbindt.

Advies voor inkooppersoneel:

Het is noodzakelijk om de tekeningen op te vragen: Voordat u navraag doet bij de leverancier en een bestelling plaatst, moet u ervoor zorgen dat u de nieuwste en duidelijke afsluitertekeningen van de ontwerpafdeling of de klant verkrijgt (meestal in PDF-formaat of op papier).

Zorgvuldige verificatie: Controleer de belangrijkste informatie op de tekeningen (zoals model, diameter, drukklasse, materiaal, aansluitnorm) met de inkooporder en de technische overeenkomst.

Doorgeven aan de leveranciers: Geef de volledige tekeningen aan de potentiële leveranciers en eis van hen een schriftelijke bevestiging dat zij deze volledig begrijpen en volgens de tekeningen kunnen produceren.

Voer acceptatie-inspectie uit volgens de tekeningen: Nadat de goederen arriveren, is het noodzakelijk om samen te werken met de kwaliteitsinspectieafdeling en een strikte acceptatie-inspectie uit te voeren op basis van de tekeningen.

Het negeren van de betekenis van afsluitertekeningen en het doen van aankopen uitsluitend op basis van een mondelinge beschrijving of een eenvoudig model kan gemakkelijk tot desastreuze gevolgen leiden. De uiteindelijke kosten zijn veel hoger dan de investering die wordt gedaan in het zorgvuldig verifiëren van de tekeningen vóór de aankoop.
