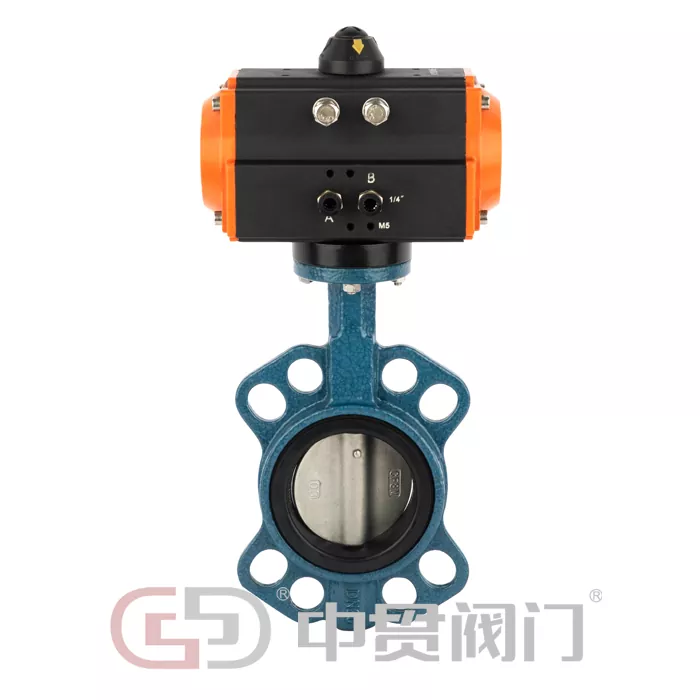

Pneumatisch bediende vlinderklep

De pneumatisch bediende vlinderklep is een door perslucht aangedreven vlinderklep. De kern bestaat uit een pneumatische actuator en het kleplichaam. De pneumatische actuator drijft de klepplaat aan om 90° te draaien, waardoor de functies van het afsnijden of reguleren van de mediastroom in de pijpleiding worden bereikt. De vlinderklep biedt een snellere respons en eenvoudiger bediening. Het kan worden gebruikt met een klepstandsteller voor nauwkeurige controle en wordt veel gebruikt in verschillende industriële en gemeentelijke pijpleidingsystemen, waarbij het zich aanpast aan diverse behoeften op het gebied van mediatransmissie.

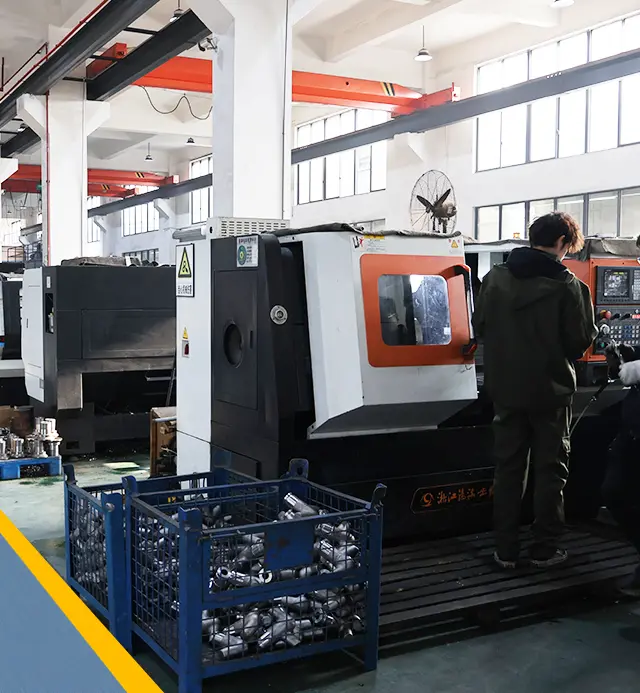

Als een van de kernproducten van Zhongguan Valve zet onze pneumatisch bediende vlinderklep de hoogwaardige traditie van onze vlinderklepproducten voort. Van de inkoop van grondstoffen tot de productie en verwerking, en vervolgens tot het testen van het eindproduct, elke stap voldoet strikt aan de industrienormen om een ​​stabiele werking op de lange termijn te garanderen en te voldoen aan de feitelijke bedrijfsomstandigheden van verschillende klanten.

Functies

De kernstructuur van de pneumatisch bediende vlinderklep bestaat uit drie hoofdcomponenten die samenwerken om een ​​stabiele werking van de klep te garanderen. De specifieke structuur is als volgt:

• Pneumatische actuator: Als de krachtkern van de klep is deze verkrijgbaar in enkelwerkende en dubbelwerkende typen. Het is gemaakt van een aluminiumlegering, is lichtgewicht, zeer sterk en biedt een stabiel uitgangskoppel. Het kan flexibel worden geselecteerd op basis van de klepdiameter en bedrijfsomstandigheden, waardoor een soepele rotatie van de klepplaat en een betrouwbare werking wordt gegarandeerd.
• Vlinderkleplichaam: het kleplichaam is gemaakt van gietijzer, gietstaal of roestvrij staal, enz. Het stroomkanaal is ontworpen om gestroomlijnd te zijn en de binnenwand is glad, wat de vloeistofweerstand effectief kan verminderen en het energieverbruik van het systeem kan verminderen; de klepplaat heeft een cirkelvormige structuur en past strak op de klepzitting om de afdichtingsprestaties te garanderen en medialekkage te voorkomen.
• Besturingsaccessoires: Klepstandstellers, eindschakelaars, magneetkleppen en andere accessoires kunnen worden uitgerust volgens de behoeften van de klant. Klepstandstellers kunnen de klepopening nauwkeurig afstellen, eindschakelaars kunnen realtime feedback geven over de werkingsstatus van de klep, en magneetkleppen worden gebruikt om de werking van actuatoren te regelen om geautomatiseerde regeling te bereiken.

I. Rij- en bedieningsfuncties

Flexibele aandrijfmethode: Maakt gebruik van enkelwerkende of dubbelwerkende pneumatische actuatoren, selecteerbaar afhankelijk van de bedrijfsomstandigheden. Enkelwerkende aandrijvingen worden automatisch gereset via veerkracht bij onderbreking van de luchttoevoer, waardoor de systeemveiligheid wordt gegarandeerd.

Nauwkeurige en handige bediening: Kan worden uitgerust met een intelligente klepstandsteller, die 4-20 mA stroomsignalen ontvangt om een ​​continue aanpassing van de opening van 0% tot 100% te bereiken, met een regelnauwkeurigheid van ± 0,5% - ± 1%, geschikt voor uiterst nauwkeurige stroomregelingsscenario's.

Snelle responssnelheid: de schakeltijd van de klep bedraagt ​​slechts 3-10 seconden. Voor noodafsluitscenario's kan binnen 1 seconde een volledig gesloten model worden aangepast, veel beter dan traditionele elektrische kleppen, geschikt voor bedrijfsomstandigheden die een snelle reactie vereisen.

II. Afdichtings- en duurzaamheidskenmerken

Betrouwbare afdichtingsprestaties: Zachte afdichtingen of metalen afdichtingen kunnen worden geselecteerd op basis van de mediakenmerken. Zachte afdichtingen kunnen ANSI-klasse VI-lekkage zonder lekkage bereiken, terwijl metalen afdichtingen ANSI-klasse IV kunnen bereiken, waardoor lekkage van media effectief wordt voorkomen.

Hoge duurzaamheid: het kleplichaam is gemaakt van hoogwaardige materialen en het oppervlak van de klepplaat kan indien nodig worden gecoat met een harde legering of keramische coating, waardoor het slijtvast en corrosiebestendig is. De afdichtingen zijn gemaakt van hoogwaardige materialen, waardoor een lange levensduur wordt gegarandeerd en de latere onderhoudskosten worden verminderd.

Compacte structuur: klein van formaat en licht van gewicht, weegt slechts 1/3 tot 1/5 van een schuifafsluiter met dezelfde diameter, vereist minder installatieruimte, is eenvoudig te installeren en bespaart installatietijd en -kosten.

III. Andere kernfuncties

Lage stromingsweerstand en laag energieverbruik: De stromingsweerstandscoëfficiënt in volledig open toestand is ≤0,5, veel lager dan die van schuifafsluiters en klepafsluiters, waardoor het energieverbruik van pompen, ventilatoren en andere elektrische apparatuur, geschikt voor toepassingen met hoge debieten, effectief wordt verminderd.

Brede compatibiliteit: aanpasbaar aan verschillende media zoals water, stoom, olie en zuur/alkali-oplossingen, voor verschillende bedrijfsomstandigheden zoals lage temperatuur, hoge temperatuur en hoge druk, en voldoet aan de behoeften van meerdere industrieën.

Eenvoudige bediening: Ondersteunt zowel handmatige (handvat, wormwiel) als pneumatische bediening. Handmatige bediening kan worden gebruikt in noodsituaties wanneer de luchttoevoer wordt onderbroken, waardoor de normale werking van het systeem wordt gegarandeerd.

Veelgestelde vragen

1. Wat is de vereiste luchttoevoerdruk voor een pneumatisch bediende vlinderklep?

De standaard luchttoevoerdruk is 0,4-0,6 MPa. Dit kan op de juiste manier worden aangepast op basis van het actuatormodel en de klepdiameter. Raadpleeg ons verkoopteam voor specifiek advies op basis van uw bedrijfsomstandigheden.

2. Hoe kiest u tussen pneumatisch bediende vlinderkleppen met zachte en metalen afdichting?

Zachte afdichtingstypen (rubber, PTFE) zijn geschikt voor schone media bij lage druk, normale temperatuur (zoals leidingwater, vloeistoffen van voedingskwaliteit) en bieden een hoge lekweerstand, waardoor er mogelijk geen lekkage ontstaat. Typen metalen afdichtingen zijn geschikt voor media met hoge temperaturen, hoge druk, deeltjeshoudende of corrosieve media (zoals stoom, chemische grondstoffen) en bieden een sterkere temperatuur- en drukbestendigheid. Klanten kunnen kiezen op basis van hun mediakenmerken en operationele vereisten.

3. Kunt u modellen met grote diameter van uw pneumatisch bediende vlinderkleppen aanpassen?

Ja. Onze standaard productiediameter is DN40-DN1600. Voor pneumatisch bediende vlinderkleppen met een grotere diameter kunt u contact opnemen met ons verkoopteam. Wij passen de productie aan uw behoeften aan, zodat het product aan de operationele vereisten voldoet.

4. Wat is de productgarantieperiode?

Onze pneumatisch bediende vlinderklep heeft een garantie van één jaar. Tijdens de garantieperiode bieden wij gratis reparatie- of vervangingsdiensten voor kwaliteitsproblemen die niet door menselijke fouten zijn veroorzaakt. We bieden ook ondersteuning voor langdurig after-salesonderhoud.

5. Hoe installeer en onderhoud ik een pneumatisch bediende vlinderklep?

Controleer vóór installatie of alle kleponderdelen compleet zijn en van het juiste model zijn, en of er geen vreemde voorwerpen in het klephuis zitten. Zorg er tijdens de installatie voor dat de klep is uitgelijnd met de pijpleiding, dat de flensverbinding goed vastzit en voorkom dat de afdichtingen tijdens het lassen verbranden. Houd voor dagelijks onderhoud de klep schoon, controleer regelmatig de slijtage van de afdichtingen, vervang versleten onderdelen onmiddellijk en smeer de transmissieonderdelen regelmatig om een ​​soepele werking van de klep te garanderen. Er worden gedetailleerde installatie- en onderhoudsinstructies verstrekt.
