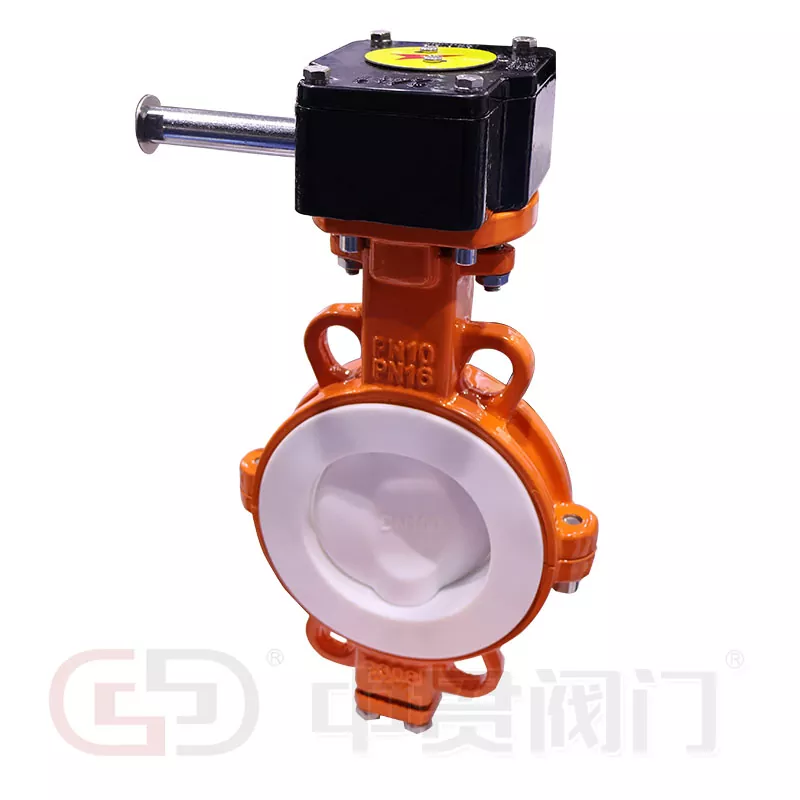

Vlinderkleppenzijn essentiële componenten in verschillende industriële toepassingen, waardoor een efficiënte stroomcontrole in leidingsystemen wordt geboden. Hun eenvoudige ontwerp, betrouwbaarheid en kosteneffectiviteit maken hen een populaire keuze voor het reguleren van vloeistoffen en gassen. Hieronder breken we het structuur, het werkprincipe en de belangrijkste specificaties van vlinderkleppen om u te helpen hun functionaliteit en voordelen te begrijpen.
Een vlinderklep bestaat uit verschillende fundamentele onderdelen:
Lichaam: Meestal gemaakt van materialen zoals gietijzer, roestvrij staal of PVC, herbergt het lichaam de interne componenten.
Schijf: Een cirkelvormige schijf gemonteerd op een roterende as, die de stroom regelt door in het kleplichaam te draaien.
Stang: Verbindt de schijf met de actuator en maakt rotatie mogelijk.
Stoelen: Biedt een strakke afdichting tussen de schijf en het lichaam wanneer de klep is gesloten. Veel voorkomende materialen zijn EPDM, Viton of PTFE.
Actuator: Werkt de klep handmatig, elektrisch of pneumatisch om de schijf te roteren.
De werking van een vlinderklep is eenvoudig. Wanneer de actuator de stengel roteert, beweegt de schijf parallel of loodrecht op de stroom. In de open positie sluit de schijf uit met de stroom, waardoor minimale drukval mogelijk is. Wanneer gesloten, roteert de schijf 90 graden om de stroom volledig te blokkeren. De kwartieroperatie zorgt voor snelle afsluiting of regelgeving, waardoor vlinderkleppen ideaal zijn voor toepassingen die een snelle respons vereisen.
Vlinderkleppen zijn verkrijgbaar in verschillende maten, drukbeoordelingen en materialen om aan verschillende vereisten te voldoen. Hieronder is een gedetailleerd overzicht van standaardspecificaties:
Tabel 1: StandaardVlinderklepSpecificaties
| Parameter | Details |
|---|---|
| Maatbereik | 2 inch tot 48 inch |
| Drukbeoordeling | Tot 740 psi (klasse 150/300) |
| Temperatuurbereik | -40 ° F tot 600 ° F (-40 ° C tot 315 ° C) |
| Lichaamsmaterialen | Gietijzer, roestvrij staal, ductiel ijzer, PVC |
| Schijfmaterialen | Roestvrij staal, aluminium brons, gecoat |
| Stoelmaterialen | EPDM, NBR, Viton, PTFE |
| Operationele typen | Hendel, versnelling, elektrisch, pneumatische actuators |
Lijst met gemeenschappelijke toepassingen:
Water- en afvalwaterzuiveringssystemen
Chemische en petrochemische industrie
HVAC- en brandbeveiligingssystemen
Verwerking van eten en drinken
Farmaceutische en sanitaire toepassingen
Vlinderkleppen bieden verschillende voordelen, waaronder compact ontwerp, lichtgewicht constructie en onderhoudsarme vereisten. Hun vermogen om grote stroomcapaciteiten met minimale drukval te verwerken, maakt ze superieur aan veel alternatieve kleptypen. Bovendien kan de veelzijdigheid van een vlinderklep goed presteren in zowel throttling als aan/uit -toepassingen.
Overweeg bij het selecteren van een vlinderklep factoren zoals vloeistofcompatibiliteit, ratings van druk-temperatuur en activeringsmethode om optimale prestaties te garanderen. Met hun robuuste constructie en efficiënte werking blijven vlinderkleppen een topkeuze voor ingenieurs en professionals in de industrie wereldwijd.
